Visualizza ingrandito

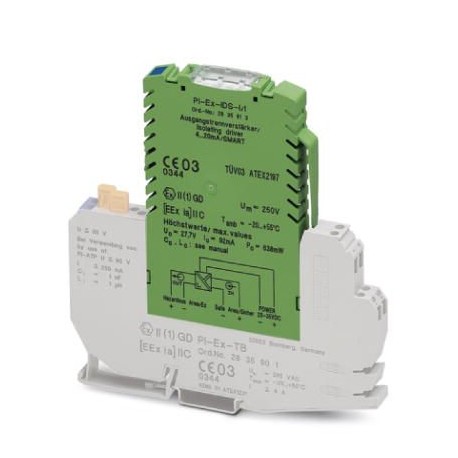

PI-EX-IDS-I/I 2835613 PHOENIX CONTACT Isolatori galvanici
PI-EX-IDS-I/I
2835613
PHOENIX_CONTACT
Isolatori galvanici
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2835613 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK3812 - |
| GTIN | 4017918934149 |
| Peso per pezzo (confezione esclusa) | 113,400 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C (vedere scheda tecnica) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
Dati di ingresso
| Ingresso segnale | Ingresso corrente |
|---|---|
| Segnale d'ingresso, corrente | 4 mA ... 20 mA |
| 0 mA ... 20 mA | |
| Resistenza d'ingresso corrente | 5,4 V (a 20 mA) |
| Campo corrente d'ingresso | 0 mA ... 22 mA |
Dati di uscita
| Uscita segnale | a sicurezza intrinseca |
|---|---|
| Segnale d'uscita, corrente | 4 mA ... 20 mA |
| 0 mA ... 20 mA | |
| Carico/carico di uscita uscita di corrente | ≤ 800 Ω |
| Ripple d'uscita (corrente) | < 50 µASS(a 800 Ω) |
Alimentazione
| Range tensione di alimentazione | 20 V DC ... 35 V DC |
|---|---|
| Max. corrente assorbita | < 15 mA (a 24 V DC/0 mA) |
| Potenza assorbita | max. 1,2 W (a 24 V DC/20 mA) |
Generalità
| Numero di canali | 1 |
|---|---|
| Errore di trasmissione | ≤ 0,1 % (del fondo scala, (a 20 °C)) |
| Coefficiente termico massimo | < 0,01 %/K |
| Tempo di risposta (10-90%) | < 140 µs |
| Segnalazione stato | LED verde (tensione di alimentazione, PWR) |
| Classe di combustibilità a norma UL 94 | V0 |
| Norme/Disposizioni | raccomandazione NAMUR NE 21 |
| Materiale custodia | PBT e poliammide PA non rinforzati |
| Colore | verde |
| Denominazione | Ingresso/uscita |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Denominazione | ingresso/alimentazione |
| Separazione galvanica | 1,5 kV (50 Hz, 1 min., tensione di prova) |
| Denominazione | Uscita/alimentazione |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Conformità | CE conforme |
| ATEX | II (1) GD [EEx ia] IIC |
| II 3 G Ex nA II T4 X | |
| UL, USA / Canada | UL richiesta |
Dati tecnici di sicurezza
| Max. induttanza Li | 0,1 mH |
|---|---|
| Max. capacità Ci | 5 nF |
| Max. tensione d’uscita Uo | 27,7 V |
| Max. corrente in uscita Io | 92 mA |
| Max. potenza in uscita Po | 638 mW |
| Gruppo | IIB |
| Max. induttività esterna Lo | 15 mH |
| Max. capacità esterna Co | 658 nF |
| Testo aggiuntivo | I valori massimi possono essere utilizzati o solamente come capacità concentrate o solamente come induttività concentrate oppure come reattanze di linea |
| Gruppo | IIB |
| Max. induttività esterna Lo | 1,9 mH |
| Max. capacità esterna Co | 295 nF |
| Testo aggiuntivo | I valori massimi possono essere utilizzati anche come capacità concentrate e induttività concentrate |
| Tensione massima di sicurezza Um | 250 V AC |
| Gruppo | IIC |
| Max. induttività esterna Lo | 1,2 mH |
| Max. capacità esterna Co | 80 nF |
| Testo aggiuntivo | I valori massimi possono essere utilizzati o solamente come capacità concentrate o solamente come induttività concentrate oppure come reattanze di linea |
| Gruppo | IIC |
| Max. induttività esterna Lo | 0,4 mH |
| Max. capacità esterna Co | 64 nF |
| Testo aggiuntivo | I valori massimi possono essere utilizzati anche come capacità concentrate e induttività concentrate |
Normative e prescrizioni
| Norme/Disposizioni | raccomandazione NAMUR NE 21 |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme |
| ATEX | II (1) GD [EEx ia] IIC |
| II 3 G Ex nA II T4 X | |
| UL, USA / Canada | UL richiesta |
| Gruppo | IIB |
| IIB | |
| IIC | |
| IIC |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2835613-PI-EX-IDS-I/I | 144 Kbytes |
|
