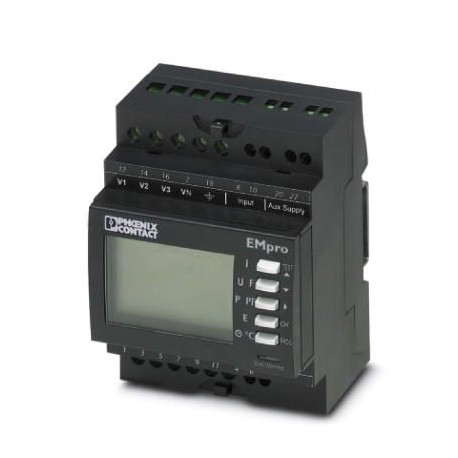

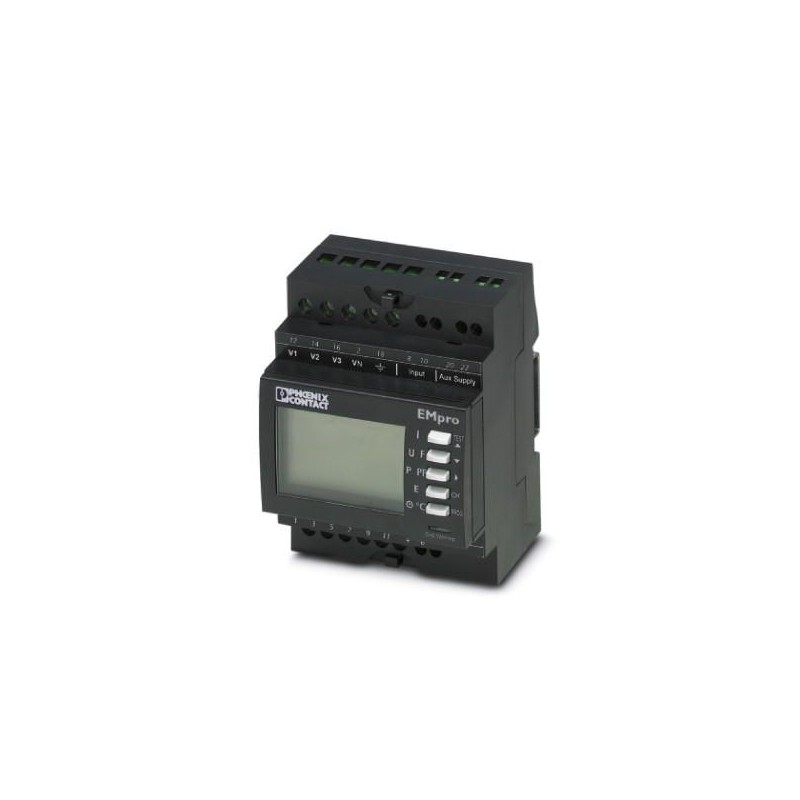

EEM-MA250
2901363
PHOENIX_CONTACT
1
Misuratore
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2901363 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CK4C11 - |
Pagina catalogo | Pagina 209 (C_5_2017) |
GTIN | 4046356585811 |
Peso per pezzo (confezione esclusa) | 317,500 g |
Numero tariffa doganale | 90303100 |
Paese di origine | FR (Francia) |
Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
---|
Temperatura ambiente (esercizio) | -10 °C ... 55 °C (14 °F ... 131 °F) |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C (-4 °F ... 158 °F) |
Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % |
Contenuto di nebbia salina max. | ≤ 2,5 % |
Principio di misura | Misurazione vero valore efficace |
---|---|
Rilevamento di oscillazioni armoniche | fino a 51. Armonico |
Grandezza di misura | AC sinusoidale (50/60 Hz) |
Denominazione ingresso | Ingresso di misurazione della tensione V1, V2, V3 |
Range tensione d'ingresso | 50 V AC ... 519 V AC (Fase/fase) |
28 V AC ... 300 V AC (Fase/conduttore neutro) | |
Accuratezza | 0,2 % |
Range corrente di ingresso | mediante convertitore esterno |
Corrente d'ingresso | 9999 A (primaria) |
5 A (secondaria) | |
Sovraccarico ammesso | 6 A (permanente) |
Soglia di eccitazione del valore nominale del campo di misura | 5 mA |
Accuratezza | 0,2 % |
Campo di misura_potenza | 0 kW ... 9999 kW |
0 kvar ... 9999 kvar | |
0 kVA ... 9999 kVA | |
Accuratezza | 0,5 % |
Energia attiva (IEC 62053-22) | Classe 0,5 S |
Energia reattiva (IEC 62053-23) | Classe 2 |
Descrizione dell'ingresso | Ingresso digitale |
Numero | 1 |
Segnale d'ingresso, tensione | 230 V AC ±10 % (Commutazione tariffa: ad es. giornaliera/notturna) |
Descrizione dell'uscita | Uscita transistor, attiva |
---|---|
Numero | 1 |
Max. tensione commutabile | 30 V DC |
Carico di corrente ammesso | 27 mA |
Denominazione | Modbus RTU/JBUS |
---|---|
Interfaccia | RS-485 |
Collegamento | Morsetti a vite |
Velocità di trasmissione seriale | 2,4 ... 38,4 kBit/s |
Indicatore | Display LCD, con retroilluminazione |
---|---|
Frequenza di misurazione | 1 s |
Range tensione di alimentazione | 110 V AC ... 277 V AC -10 % ... +15 % |
Assorbimento di potenza nominale | 5 VA |
Tipo di rete | Trifase (3 o 4 conduttori), bifase (2 conduttori) e monofase (1 conduttore) |
Colore | nero |
Conformità | CE conforme |
Tensione di isolamento nominale | 300 V AC (EN 61010-1) |
Categoria di sovratensione | III |
Tensione di prova | 3,5 kV AC (50 Hz, 1 min) |
2,2 kV AC (50 Hz, 1 min) |
Sezione conduttore flessibile min. | 0,5 mm² |
---|---|
Sezione conduttore flessibile max. | 2,5 mm² |
Sezione conduttore rigido min. | 0,5 mm² |
Sezione conduttore rigido max. | 2,5 mm² |
Sezione trasversale conduttore AWG min. | 20 |
Sezione trasversale conduttore AWG max. | 14 |
Collegamento | Connessione a vite |
Lunghezza di spelatura | 6 mm |
Coppia di serraggio | 0,6 Nm |
Nota | altre connessioni |
Sezione conduttore flessibile min. | 0,5 mm² |
Sezione conduttore flessibile max. | 4 mm² |
Sezione conduttore rigido min. | 0,5 mm² |
Sezione conduttore rigido max. | 4 mm² |
Sezione trasversale conduttore AWG min. | 20 |
Sezione trasversale conduttore AWG max. | 10 |
Lunghezza di spelatura | 6 mm |
Nota | Connessione corrente e tensione |
Campo tensioni nominali di alimentazione | 110 V AC ... 277 V AC -10 % ... +15 % |
---|---|
Funzionamento | Utilizzo in spazi interni |
Sovratensioni | sovratensioni transitorie secondo le classi di installazione |
Categoria di sovratensione | I, II, III |
Categoria di sovratensione dell'alimentazione | min. II |
Posizione elevata | ≤ 2000 m |
Temperatura ambiente (esercizio) | 5 °C ... 40 °C |
Umidità dell'aria massima consentita (funzionamento) | 80 % (fino a 31 °C) |
50 % (a 40 °C) |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
