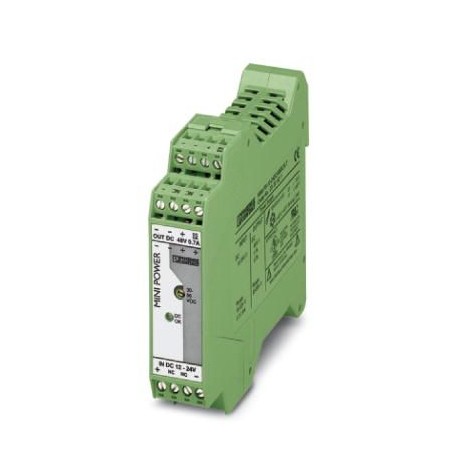

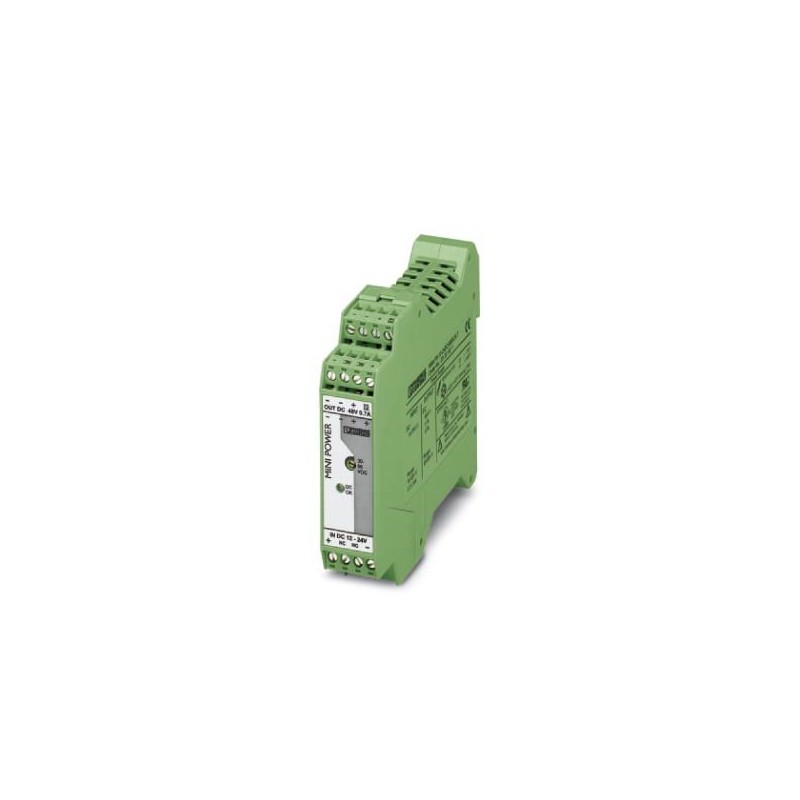

MINI-PS- 12- 24DC/48DC/0.7 2320021 PHOENIX CONTACT DC/DC Converter
MINI-PS- 12- 24DC/48DC/0.7
2320021
PHOENIX_CONTACT
DC/DC Converter
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2320021 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMDM44 - |
| Pagina catalogo | Pagina 257 (C_4_2017) |
| GTIN | 4046356479448 |
| Peso per pezzo (confezione esclusa) | 200,000 g |
| Numero tariffa doganale | 85044030 |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (>+60 ℃ Derating) |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a +25 ℃, nessuna condensa) |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Grado d'inquinamento | 2 |
Dati d'ingresso
| Intervallo tensione in entrata | 12 V DC ... 24 V DC |
|---|---|
| Range tensione d'ingresso | 10 V DC ... 32 V DC (Start > 10,5 V DC) |
| Range di frequenze DC | 0 Hz |
| Corrente assorbita (a carico nominale) | 3,2 A (12 V DC) |
| 1,6 A (24 V DC) | |
| Impulso corrente di inserzione | < 10 A (tip.) |
| Tempo di copertura guasto sulla rete | tip. 2 ms (12 V DC) |
| tip. 12 ms (24 V DC) | |
| Fusibile d'ingresso | 6,3 A (ritardato, interno) |
Dati d'uscita
| Tensione di uscita nominale | 48 V DC ±1 % |
|---|---|
| Regolazione tensione di uscita (USet) | 30 V DC ... 56 V DC (> 48 V DC, potenza costante limitata) |
| Corrente nominale di uscita (IN) | 0,7 A (-25 °C ... 60 °C) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Collegamento in parallelo | sì, per la realizzazione di impianti ridondanti e per l’aumento della potenza |
| Possibilità di collegamento in serie | sì |
| Resistenza alimentazione di ritorno | 60 V DC |
| Protezione contro la sovratensione sull'uscita | < 60 V DC |
| Ripple residuo | < 20 mVSS(20 MHz) |
| Tempo di accensione tipico | < 0,5 s |
| Carico nominale picchi di commutazione | < 10 mVSS(20 MHz) |
| Max. potenza dissipata a vuoto | < 1,5 W |
| Max. potenza dissipata con carico nominale | < 4,5 W |
Generalità
| Peso netto | 0,2 kg |
|---|---|
| Efficienza | > 87 % (con 24 V DC e con valori nominali) |
| Tensione di isolamento ingresso/uscita | 1,5 kV (omologazione) |
| 1 kV (Collaudo) | |
| Classe di protezione | III |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 1993000 h (40 °C) | |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
Dati di collegamento ingresso
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 14 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Dati di collegamento uscita
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 14 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Segnalazione
| Denominazione uscita | DC OK, attiva |
|---|---|
| Descrizione dell'uscita | UOUT> 0,9 x UN: Segnale High |
| Tensione d'uscita | + 24 V (Segnale) |
| Corrente di carico permanente | ≤ 20 mA |
| Segnalazione stato | LED "DC OK" verde |
| Nota relativa all'indicatore di stato | UOUT> 0,9 x UN: si accende il LED |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Filettatura | M3 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissione disturbi | EN 55011 (EN 55022) |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | 8 kV (Scarica contatti) |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 3 GHz |
| Forza del campo di prova | 10 V/m |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenza | 0,15 MHz ... 80 MHz (10 V) |
| Norme/Disposizioni | EN 61000-4-11 |
| Direttiva sulla bassa tensione | Conformità alla direttiva DBT 2006/95/CEE |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Separazione sicura a norma | DIN VDE 0100-410 |
| DIN VDE 0106-101 | |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ...150 Hz, 2,3g | |
| Applicazioni ferroviarie | EN 50121-4 |
Classifiche
eCl@ss 4.027250311eCl@ss 4.127250311eCl@ss 5.027242213eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210901eCl@ss 8.027210901eCl@ss 9.027210901
