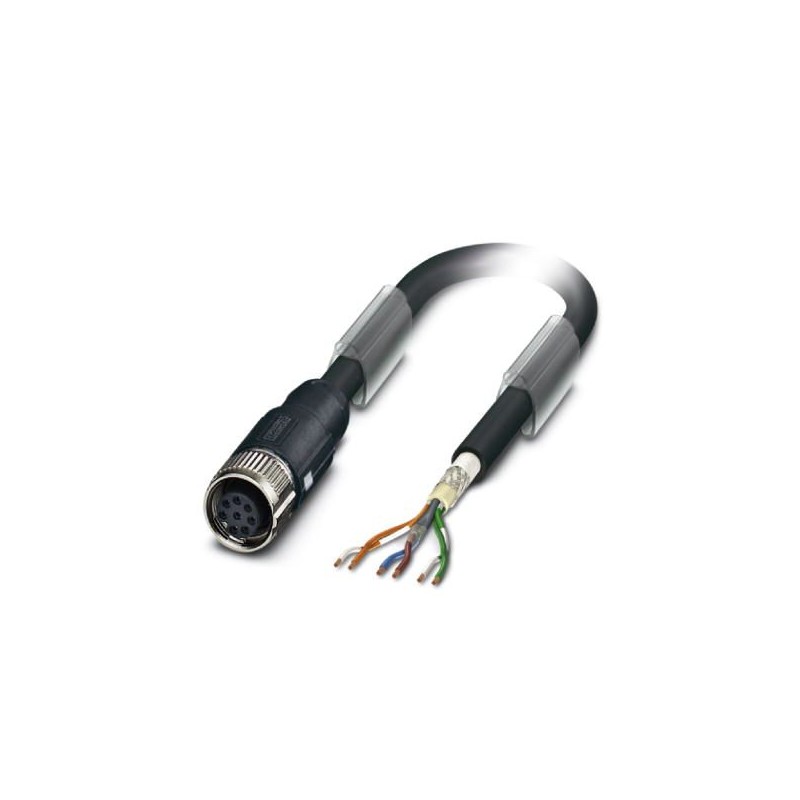

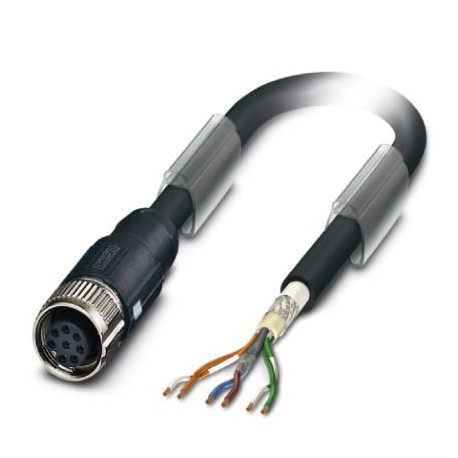

SAC-6P-10,0-970/FS SCO
1428597
PHOENIX_CONTACT
1
Cavo di sistema bus
cavi/conduttori > cavo dati
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1428597 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF1CMM - |
Pagina catalogo | Pagina 324 (PC_2011) |
GTIN | 4046356322874 |
Peso per pezzo (confezione esclusa) | 779,000 g |
Numero tariffa doganale | 85444290 |
Paese di origine | PL (Polonia) |
Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
---|---|
Grado di protezione | IP65 |
IP67 |
Corrente di dimensionamento a 40 ℃ | 2 A |
---|---|
Tensione di dimensionamento | 30 V AC |
30 V DC | |
N. poli | 6 |
Colore maniglie | nero |
Resistenza di isolamento | ≥ 100 MΩ |
Codifica | A - standard |
Tipo di segnale/categoria | VARAN, 100 MBit/s |
Segnalazione stato | No |
Categoria di sovratensione | II |
Grado d'inquinamento | 3 |
Coppia di serraggio | 0,4 Nm (Connettore M12) |
Classe di combustibilità a norma UL 94 | HB |
---|---|
Materiale contatto | CuZn |
Materiale superficie contatti | Ni/Au |
Materiale inserto portacontatti | TPU GF |
Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
Materiale ghiera | Pressogetto di zinco, nichelato |
Materiale guarnizione | NBR |
Contatto | colore (definizione del segnale) | contatto (opzionale) | 1 (femmina) |
---|---|
4 (femmina) | |
6 (femmina) | BU (Power) | |
7 (femmina) | BN (Power) | |
5 (femmina) | GN/WH (RD+) | |
8 (femmina) | GN (RD-) | |
2 (femmina) | OG/WH (TD+) | |
3 (femmina) | OG (TD-) |
Tipo cavo | VARAN |
---|---|
Tipo cavo (sigla) | 970 |
Abbreviazione cavi | Li9YD12Y |
Struttura cavo | 1x2xAWG22/19 + 1x4xAWG24/19 |
Sezione conduttore | 4x 0,25 mm² (Linea del segnale) |
2x 0,38 mm² (Tensione di alimentazione) | |
Linea segnale AWG | 24 |
Tensione di alimentazione AWG | 22 |
Struttura conduttore segnale linea | 19x 0,13 mm |
Struttura conduttore tensione di alimentazione | 19x 0,16 mm |
Diametro cavo incluso isolamento | 1,35 mm (Linea del segnale) |
1,5 mm (Tensione di alimentazione) | |
Colori filo | marrone, blu, bianco/arancione, bianco/verde, verde, arancione |
Tipo di schermatura a coppie | Treccia di fili in rame stagnati, copertura al 95 % |
Cordatura intera | 1 Sternvierer e 2 conduttori con 2 riempitori |
Schermatura | Treccia di fili in rame stagnati, copertura di circa l'85 % |
Guaina esterna, colore | nero RAL 9005 |
Diametro esterno cavo D | 7,8 mm ±0,2 mm |
Raggio di piegatura minimo, fisso | ≥ 93 mm |
Raggio di piegatura minimo, mobile | ≥ 93 mm |
Numero dei cicli di piegatura | 3000000 |
Raggio di piegatura | 93 mm |
Corsa di posizionamento | 2 m |
Velocità di posizionamento | 1 m/s |
Accelerazione | 2 m/s² |
Peso del cavo | 81 kg/km |
Guaina esterna, materiale | SANTOPRENE privo di alogenati |
Guaina interna materiale | TPE |
Riempitore materiale | Filo |
Materiale isolamento fili | PP |
Materiale conduttore | Filo Cu nudo |
Resistenza di isolamento | 5 GΩ*km (Linea dati) |
resistenza del conduttore | 77 Ω/m (Linea dati) |
Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
Capacità | 50 nF (Linea dati) |
Impedenza caratteristica | 100 Ω ±15 % |
Tensione nominale cavo | 125 V (Linea dati) |
48 V (Tensione di alimentazione) | |
Tensione di prova cavo | 2000 V (Tensione di alimentazione) |
max. 700 V AC (Linea dati) | |
Assenza di alogeni | a norma DIN EN 50267-2-1 |
Temperatura ambiente (esercizio) | -20 °C ... 80 °C (Cavi) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
