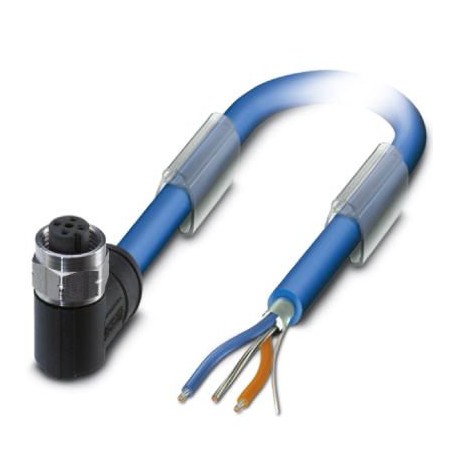

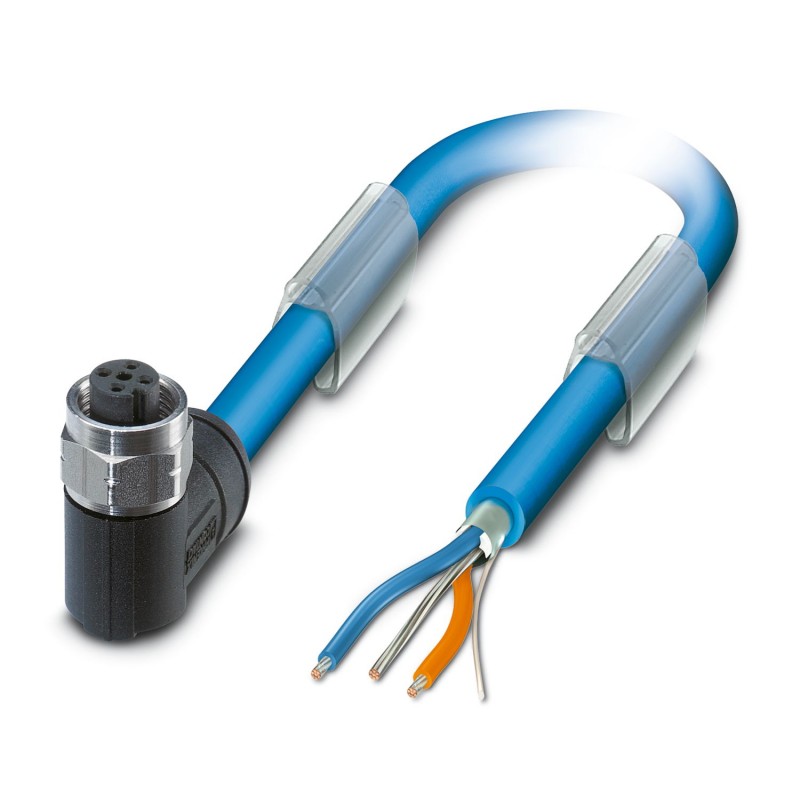

SAC-3P-10,0-961/M12FR VA
1419089
PHOENIX_CONTACT
1
Cavo di sistema bus
cavi/conduttori > cavo dati
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1419089 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF1CCG - |
Pagina catalogo | Pagina 430 (C_2_2017) |
GTIN | 4046356541565 |
Peso per pezzo (confezione esclusa) | 650,000 g |
Numero tariffa doganale | 85444290 |
Paese di origine | PL (Polonia) |
Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
---|---|
Grado di protezione | IP65 |
IP67 | |
IP68 | |
IP69K |
Nota | Per applicazioni in circuiti con protezione a sicurezza intrinseca „i“. Dati elettrici in conformità con EN 60079-14. |
---|---|
Corrente di dimensionamento a 40 ℃ | 4 A |
Tensione di dimensionamento | 48 V AC |
60 V DC | |
N. poli | 3 |
Colore maniglie | nero |
Codifica | B - inverso |
Tipo di segnale/categoria | PROFIBUS PA, 31,25 kBit/s |
Segnalazione stato | No |
Categoria di sovratensione | II |
Grado d'inquinamento | 3 |
Cicli di manovra | ≥ 100 |
Coppia di serraggio | 0,4 Nm (Connettore M12) |
Classe di combustibilità a norma UL 94 | HB |
---|---|
Materiale contatto | CuSn |
Materiale superficie contatti | Ni/Au |
Materiale inserto portacontatti | TPU GF |
Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
Materiale ghiera | Acciaio inox |
Materiale guarnizione | NBR |
Contatto | colore (definizione del segnale) | contatto (opzionale) | 1 (femmina) | OG (DATA+) |
---|---|
3 (femmina) | BU (DATA-) | |
4 (femmina) | SR (Schermatura) |
Tipo cavo | FOUNDATION Fieldbus/PROFIBUS PA, blu |
---|---|
Tipo cavo (sigla) | 961 |
Struttura cavo | 2xAWG18/7 + 1xAWG20/7 |
Sezione conduttore | 2x 0,75 mm² (Linea del segnale) |
1x 0,5 mm² (Conduttori flessibili applicati) | |
Linea segnale AWG | 18 |
Struttura conduttore segnale linea | 7x 0,40 mm |
Diametro cavo incluso isolamento | 2,24 mm ±0,05 mm |
Isolamento spessore parete | 0,5 mm |
Colori filo | blu, arancione |
Cordatura a coppie | 2 conduttori a coppia |
Cordatura intera | 1 coppia con 1 conduttore flessibile applicato e riempitori verso l'anima |
Schermatura | Pellicola di alluminio rivestita in plastica con conduttore flessibile applicato |
Copertura schermata ottica | 100 % |
Guaina esterna, colore | blu RAL 5015 |
Spessore parete rivestimento esterno | 1 mm |
Diametro esterno cavo D | 7,5 mm ±0,25 mm |
Raggio di piegatura minimo, fisso | 75 mm |
Peso del cavo | 56,552 kg/km |
Resistenza alla trazione GRP | 260 N |
Guaina esterna, materiale | PVC |
Materiale isolamento fili | PO (Linea del segnale) |
Materiale conduttore | Filo Cu stagnato |
resistenza del conduttore | ≤ 19,35 Ω/km (Linea del segnale) |
26 Ω/km (Schermatura) | |
Capacità | 78 nF (a 1 kHz) |
Capacità linea | 147 pF/m (a 1 kHz, filo/schermatura) |
≤ 3,94 pF/m (capacitance unbalance) | |
Velocità del segnale | 0,66 c |
Attenuazione schermatura | 3 dB/km (fino a 39 kHz) |
Impedenza linea | 100 Ω ±20 % (a 31,25 kHz) |
Induttanza di linea | 0,6233 µH/m |
Tensione nominale cavo | 300 V |
Caratteristiche particolari | Standard UL PLTC-ER e ITC |
Resistenza alla fiamma | UL 1685 (CSA FT 4) |
UL 1685 (vertical tray) | |
UL 1666 (riser) | |
Temperatura ambiente (esercizio) | -40 °C ... 105 °C (cavi, posa fissa) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes | |
PHOENIX CONTACT-1419089-SAC-3P-10,0-961/M12FR VA | 140 Kbytes |
