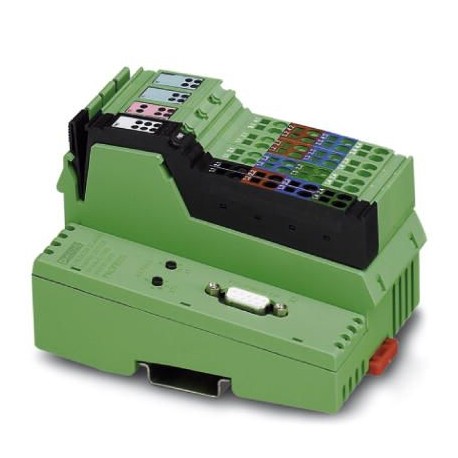

IL PB BK DI8 DO4/EF-PAC 2692322 PHOENIX CONTACT Accoppiatore bus
IL PB BK DI8 DO4/EF-PAC
2692322
PHOENIX_CONTACT
Accoppiatore bus
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2692322 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI112 - |
| Pagina catalogo | Pagina 133 (C_6_2017) |
| GTIN | 4046356315272 |
| Peso per pezzo (confezione esclusa) | 343,200 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 80 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni con connettori |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 343,2 g |
| Nota per i dati sul peso | con connettori |
| Messaggi di diagnostica | Cortocircuito / Sovraccarico delle uscite digitali sì |
| Caduta dell’alimentazione sensori sì | |
| Caduta dell’alimentazione degli attuatori sì |
Interfacce
| Denominazione | PROFIBUS DP |
|---|---|
| Numero di canali | 1 |
| Collegamento | Connettore femmina D-SUB a 9 poli |
| Velocità di trasmissione | 9,6 kBit/s ... 12 MBit/s |
| N. poli | 9 |
| Denominazione | bus locale Inline |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s (riconoscimento automatico, nessun sistema misto) |
Limiti di sistema dell'accoppiatore
| Denominazione | Limiti di sistema dell'accoppiatore bus |
|---|---|
| Numero dati di processo | max. 488 Byte (da ogni stazione) |
| max. 244 Byte (Ingresso) | |
| max. 244 Byte (Uscita) | |
| Numero dati di parametrizzazione | max. 244 Byte (incl. 14 Bytes per l'accoppiatore bus, DP/V1 e gli ingressi e uscite locali) |
| Numero dati di configurazione | max. 244 Byte (incl. 5 Bytes per gli ingressi e uscite locali) |
| Numero di utilizzatori supportati | max. 63 (da ogni stazione) |
| Numero di utilizzatori bus locale collegabili | max. 61 (I/O a bordo rappresentano due utilizzatori) |
| numero delle stazioni con canale parametri | max. 16 |
| Numero di morsetti di derivazione supportati con derivazione di bus remoto | 0 |
| Tempo di reazione di I/O | tip. 4 ms (ingressi/uscite collegati; velocità di trasmissione: PROFIBUS 1,5 MBit/s, bus locale 500 kBit/s) |
Potenziali Inline
| Denominazione | Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V). |
|---|---|
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | 80 mA (senza moduli I/O collegati) |
| max. 0,98 A | |
| Denominazione | Alimentazione della logica (UL) |
| Tensione di alimentazione | 7,5 V DC |
| Alimentatore | max. 0,8 A DC |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 0,5 A DC |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM+ US) |
| Corrente assorbita | max. 8 A DC |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM+ US) |
| Corrente assorbita | max. 8 A DC |
| Potenza assorbita | tip. 1,7 W (Totale apparecchiature) |
| Corrente assorbita | 6 mA (senza periferiche collegate) |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | EN 61131-2 Tipo 1 |
| Collegamento | Connettore Inline |
| Tecnica di connessione | 3 conduttori |
| Numero ingressi | 8 |
| Tempo di eccitazione tipica | ca. 500 µs |
| Nome protezione | Prot. contro inversione polarità |
| Tensione d'ingresso | 24 V DC |
| Range d'ingresso segnale "0" | -30 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 15 V DC ... 30 V DC |
| Corrente di ingresso nominale con UIN | tip. 3 mA |
| Corrente d'ingresso tipica per canale | tip. 3 mA |
| Tempo di ritardo alla variazione di segnale da 0 a 1 | 2,9 ms |
| Tempo di ritardo alla variazione di segnale da 1 a 0 | 2,9 ms |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connettore Inline |
| Tecnica di connessione | 3 conduttori |
| Numero uscite | 4 |
| Nome protezione | Protezione contro cortocircuito, protezione contro sovraccarico |
| Tensione d'uscita | 24 V DC -1 V (con corrente nominale) |
| Tensione di uscita nominale | 24 V DC |
| Corrente massima d'uscita per canale | 500 mA |
| Corrente di uscita massima per modulo/morsetto | 2 A |
| Corrente di uscita massima per modulo | 2 A |
| Carico nominale induttivo | 12 VA (1,2 H, 48 Ω) |
| Carico nominale lampade | 12 W |
| Carico nominale ohmico | 12 W |
Normative e prescrizioni
| Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Urti secondo EN 60068-2-27/IEC 60068-2-27 Funzionamento: 25g, 11 ms durata, pulsazione d'urto d'onda semisinusoidale | |
| Attacco a norma | CUL |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
