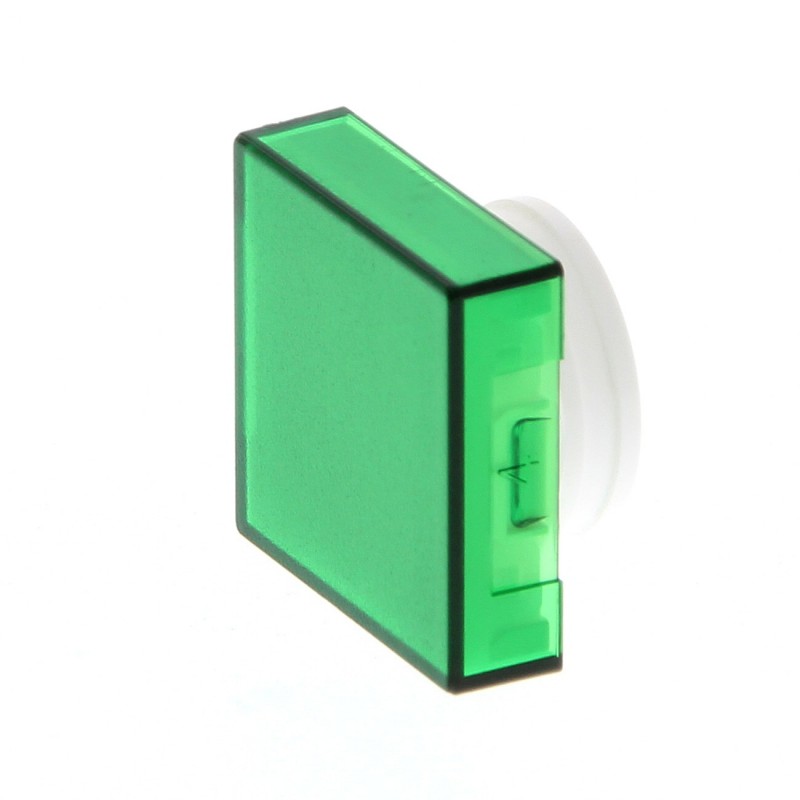

A16L-AG 146020 OMRON Carriera finale industriale / tastiera, spingere testa quadrata verde Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

A16L-AG 146020 OMRON Carriera finale industriale / tastiera, spingere testa quadrata verde

A16L-AG

146020

OMRON

Disponibile

Invio oggi

Carriera finale industriale / tastiera, spingere testa quadrata verde

Maggiori dettagli


Sicurezza

Sicurezza. Di comando e di segnalazione dispositivi - interruttori a pulsante standard - OMRON

Sicurezza. Di comando e di segnalazione dispositivi - interruttori a pulsante standard - A16 - OMRON

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

QuantitàPrezzo
1+$3.92
29+$3.13
58+$3.03
87+$2.99
116+$2.95
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Pulsante
A16
Foro di montaggio da 16 mm
• Struttura modulare
(tasto + involucro + sorgente luminosa + blocco contatti)
• Ampia gamma di dispositivi di comando e segnalazione: lumi- nosi, non luminosi e con segnalatore acustico
• Approvazione UL e cUL.
• A norma EN60947-5-1 e IEC947-5-1
• Blocco contatti con montaggio a scatto rapido e semplice.
• Ampio campo di capacità di commutazione, dai valori standard ai microcarichi
• Grado di protezione, IP65
• Ingombro di montaggio ridotto, inferiore a 28,5 mm sotto il pan- nello
Modelli disponibli
■ Legenda codice modello
Completamente assemblato
Nel seguito sono illustrati i codici dei modelli utilizzati per ordinare prodotti assemblati. Un prodotto assemblato comprende il tasto, la sorgente luminosa (soltanto per i modelli luminosi), l’involucro e il blocco contatti.
(1) (2) (3) (4) (5) (6) (7)
A 1 6 5 L - J R M - 24D - 2
(1) Grado di protezione
Simbolo Protezione
(7) Configurazione dei contatti
Simbolo Tipo Terminale
Nessun simbolo IP40
5 IP65 resistente agli oli
(2) Luminosi/Non luminosi
Unipolare in deviazione
Bipolare in deviazione
Unipolare in deviazione
Bipolare in
Terminale a saldare
Terminale per circuito
Simbolo
Tipo
2P deviazione
2S Bipolare in
stampato
Terminale a
Nessun simbolo Non luminoso
deviazione
molla
L Luminoso
(3) Aspetto del tasto
Con il terminale a molla sono disponibili soltanto i contatti bipolari in deviazione.
(6) Sorgente luminosa
Simbolo Aspetto
J Rettangolare Protezione su 2 lati
(4) Colore del copritasto
(5) Funzionamento dei contatti
Simbolo Tipo
Tensione di esercizio
Tensione nominale
A Quadrato Protezione su 2 lati
Simbolo A colori
Simbolo Funzionamento
Nessun simbolo
Non luminoso
T Rotondo Modello di progettazione
3J Rettangolare Protezione su 3 lati
BA Quadrato quadrato di 24-mm
R Rosso
Y Giallo
PY Giallo puro
M Momentaneo
A Alternato
Azione momentanea:
riassetto automatico
5
Lampadina
12 ad incan-
24 descenza
5 Vc.a./Vc.c. 6 Vc.a./Vc.c.
12 Vc.a./Vc.c. 14 Vc.a./Vc.c.
24 Vc.a./Vc.c. 28 Vc.a./Vc.c.
G Verde W Bianco A Blu
B Nero (soltanto per
modelli non luminosi)
Azione alternata:
autoritenuta
5D 5 ±5% Vc.c. 5 Vc.c.
12D LED 12 ±5% Vc.c. 12 Vc.c.
24D 24 ±5% Vc.c. 24 Vc.c.
Riduttore di tensione (LED integrato da 24 V)
Tensione
I modelli ad "illuminazione colorata"
Simbolo Tipo
Tensione di esercizio
nominale
funzionano come mostrato sotto:
T1 LED
90... 121 Vc.c./Vc.a. 110 Vc.a.
Spento Acceso
Bianco A colori
Il LED integrato è colorato.
T2 180... 242 Vc.c./Vc.a. 220 Vc.a.
Nota: 1. I terminali a saldare sono disponibili soltanto per modelli a 100-V.
2. Il riduttore di tensione non è disponibile per
i modelli con terminali per circuito stampato.
Pulsante A16 I-7

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoPushbutton, illuminated, square, IP40, green - OMRON - A16L-AG - 146020Italian2 Mbytespdf1-mostradoPushbutton, illuminated, square, IP40, green - OMRON - A16L-AG - 146020
pdf2-mostradoPushbutton, illuminated, square, IP40, green - OMRON - A16L-AG - 146020Italian723 Kbytespdf1-mostradoPushbutton, illuminated, square, IP40, green - OMRON - A16L-AG - 146020
