> OMRON>Sicurezza >D4DL/DS/DH/DR/GL/NL/NH/NS>D4NL-1DFA-B4 D4NL0058F 133736 OMRON Finecorsa di sicurezza per porte, ingresso PG13.5, 2NC + 2NC, serratura ..
Prodotto precedente Prodotto successivo

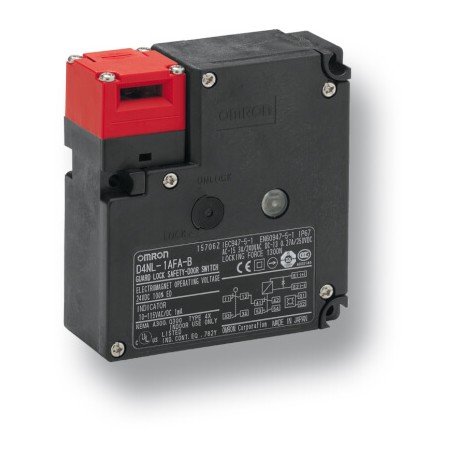

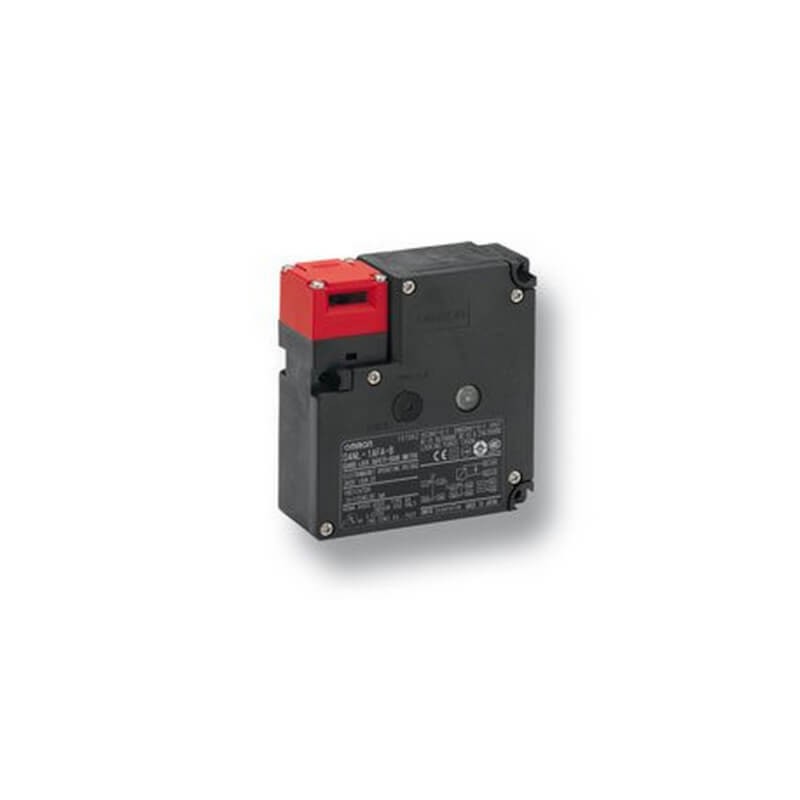

D4NL-1DFA-B4 D4NL0058F 133736 OMRON Finecorsa di sicurezza per porte, ingresso PG13.5, 2NC + 2NC, serratura .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

D4NL-1DFA-B4 D4NL0058F 133736 OMRON Finecorsa di sicurezza per porte, ingresso PG13.5, 2NC + 2NC, serratura ..

D4NL-1DFA-B4

D4NL0058F

D4NL1DFAB4

OMRON

Disponibile Invio oggi

Al termine della carriera porte di sicurezza, voce PG13.5, 2NC + 2NC, tenuta meccanica, 24 V DC

Finecorsa di sicurezza per porte, ingresso PG13.5, 2NC + 2NC, serratura meccanica, 24 VDC

Maggiori dettagli


Sicurezza > D4DL/DS/DH/DR/GL/NL/NH/NS

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

Prezzo totale: $193.88
Prezzo unitario: $193.88

Quantità Prezzo
1+$193.88
2+$170.92
3+$166.71
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Caratteristiche

Finecorsa per ripari in custodia plastica con interblocco

I finecorsa di sicurezza D4NL con interblocco della porta sono disponibili con quattro o cinque contatti integrati. Quando si trovano in posizione di blocco, dispongono di una forza di ritenuta della chiave fino a 1300 N. Sono disponibili modelli con blocco meccanico/sblocco a solenoide e vice versa e con i diversi tipi di passacavo, ad esempio M20, per facilitare le diverse applicazioni.

  • Finecorsa di sicurezza per porte con meccanismo di blocco o sblocco elettromagnetico
  • Modelli con quattro o cinque contatti integrati
  • Elevata forza di ritenuta della chiave: 1300 N
  • Per carichi standard e microcarichi
  • Le chiavi sono compatibili con i modelli D4GL e D4NS

Ordering information

Switches (with approved direct opening contacts)

For 110 V and 230 V version ask your local Omron representative

Lock and release types

Contact configuration

Conduit opening

Order code

Mechanical lock
solenoid release

1NC/1NO + 1NC/1NO

M20

D4NL-4AFA-B

1NC/1NO + 2NC

M20

D4NL-4BFA-B

2NC + 1NC/1NO

M20

D4NL-4CFA-B

2NC + 2NC

M20

D4NL-4DFA-B

2NC/1NO + 1NC/1NO

M20

D4NL-4EFA-B

2NC/1NO + 2NC

M20

D4NL-4FFA-B

3NC + 1NC/1NO

M20

D4NL-4GFA-B

3NC + 2NC

M20

D4NL-4HFA-B
  • Note•Conduit sizes of G1/2 and Pg 13,5 are also available.
  • •Solenoid: 24 VDC, Orange LED: 10 to 115 VAC/VDC

Lock and release types

Contact configuration

Conduit opening

Order code

Solenoid lock
mechanical
release

1NC/1NO + 1NC/1NO

M20

D4NL-4AFG-B

1NC/1NO + 2NC

M20

D4NL-4BFG-B

2NC + 1NC/1NO

M20

D4NL-4CFG-B

2NC + 2NC

M20

D4NL-4DFG-B

2NC/1NO + 1NC/1NO

M20

D4NL-4EFG-B

2NC/1NO + 2NC

M20

D4NL-4FFG-B

3NC + 1NC/1NO

M20

D4NL-4GFG-B

3NC + 2NC

M20

D4NL-4HFG-B

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting

(horizontal)


D4DS-K3

Adjustable mounting

(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Rated frequency

50/60 Hz

Contact gap

2x2 mm min

Direct opening force2

60 N min. (EN60947-5-1)

Direct opening travel2

10 mm min. (EN60947-5-1)

Holding force

1,300 N min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Thermal current (Ith)

10 A (EN60947-5-1)

Conditional short-circuit current

100 A (EN60947-5-1)

Pollution degree (operating environment)

3 (EN60947-5-1)

Protection against electric shock

Class II (double insulation)

Ambient temperature

Operating:-10°C to 55°C (with no icing or condensation)

Note:The above values are initial values.

1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
D4NL-1DFA-B4 D4NL1DFAB4 D4NL0058F c126_d4nl_guard_lock_safety_door_switch_datasheet_it.pdf 2 Mbytes D4NL-1DFA-B4 D4NL1DFAB4 D4NL0058F c126_d4nl_guard_lock_safety_door_switch_datasheet_it.pdf
