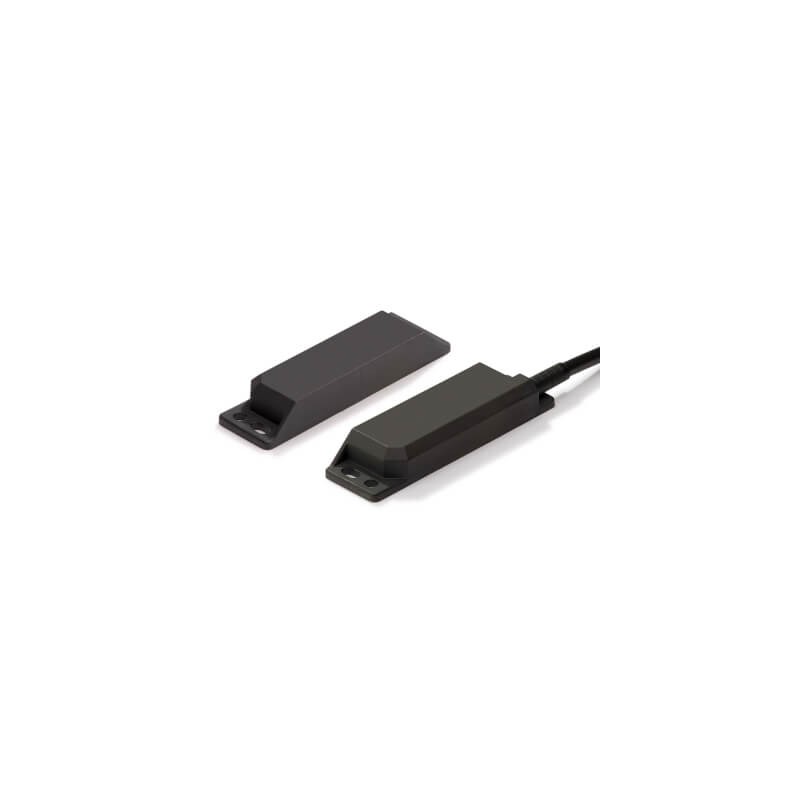

F3S-TGR-NLPR-21-10 231390 OMRON Security Products, Switch Seg. PLe Plast. 10m lungo Reed 2NC + 1NO cavo Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

F3S-TGR-NLPR-21-10 231390 OMRON Security Products, Switch Seg. PLe Plast. 10m lungo Reed 2NC + 1NO cavo

F3S-TGR-NLPR-21-10

231390

OMRON

Disponibile

Invio oggi

Security Products, Switch Seg. PLe Plast. 10m lungo Reed 2NC + 1NO cavo

Maggiori dettagli


Sicurezza

Sicurezza. Interruttori di porte di sicurezza - Interruttori senza contatto - OMRON

Sicurezza. Interruttori di porte di sicurezza - interruttori senza contatto - F3S-TGR-N_R - OMRON

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

QuantitàPrezzo
1+$96.85
3+$92.39
5+$90.76
7+$89.82
10+$89.05
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



F3S-TGR-N_R Interruttori non a contatto
Interruttore non a contatto di tipo Reed per il monitoraggio dello stato dei ripari di sicurezza
Modelli disponibili
Gli interruttori non a contatto di tipo Reed monitorano lo stato dei ripari di sicurezza. Custodia in acciaio inox che soddisfa i requisiti di igiene richiesti dall'industria alimentare.
• Basati sulla tecnologia Reed
• Connessione in serie di massimo 6 interruttori
• Funzionamento con tutte le unità di controllo di sicurezza Omron
• Funzionamento in presenza di parti in acciaio inox
• Assenza di contatto, assenza di abrasione, assenza di particelle
• Compensazione delle tolleranze meccaniche
• Adatto per processi di pulizia ad alta pressione, processi CIP/SIP (IP69K) (versioni precablate)
• Conforme alla categoria di sicurezza fino a PLe secondo EN ISO13849-1
Custodia in poliestere
Aspetto Tipo di collegamento Contatti Modello
Sensori allungati 5 m precablato 2NC/1NO*1
F3S-TGR-NLPR-21-05
10 m precablato F3S-TGR-NLPR-21-10
M12, 8 pin F3S-TGR-NLPR-21-M1J8
Sensori compatti 5 m precablato F3S-TGR-NSPR-21-05
10 m precablato F3S-TGR-NSPR-21-10
M12, 8 pin F3S-TGR-NSPR-21-M1J8
Sensori miniaturizzati 5 m precablato*2
2NC/1NO*3
F3S-TGR-NMPR-21-05
10 m precablato*2 F3S-TGR-NMPR-21-10
M12, 8 pin*2 F3S-TGR-NMPR-21-M1J8
Sensori cilindrici 5 m precablato F3S-TGR-NBPR-21-05
10 m precablato F3S-TGR-NBPR-21-10
M12, 8 pin F3S-TGR-NBPR-21-M1J8
*1 2NC: 1 A, 250 Vc.a./1NC: 0,2 A, 24 Vc.c.
*2 Uscita del cavo a destra opzionale, disponibile per modelli F3S-TGR-NMHR. Si prega di aggiungere “-R” al codice del modello (ad esempio F3S-TGR-NMPR-21-05-R)
*3 2NC: 0,5 A, 24 Vc.c./1NC: 0,2 A, 24 Vc.c.
Custodia in acciaio inox
Aspetto Tipo di collegamento Contatti Modello
Sensori allungati 5 m precablato 2NC/1NO*1
F3S-TGR-NLMR-21-05
10 m precablato F3S-TGR-NLMR-21-10
M12, 8 pin F3S-TGR-NLMR-21-M1J8
Sensori compatti 5 m precablato F3S-TGR-NSMR-21-05
10 m precablato F3S-TGR-NSMR-21-10
M12, 8 pin F3S-TGR-NSMR-21-M1J8
Sensori cilindrici 5 m precablato 2NC/1NO*2
F3S-TGR-NBMR-21-05
10 m precablato F3S-TGR-NBMR-21-10
M12, 8 pin F3S-TGR-NBMR-21-M1J8
*1 2NC: 1 A, 250 Vc.a./1NC: 0,2 A, 24 Vc.c.
*2 2NC: 0,5 A, 24 Vc.c./1NC: 0,2 A, 24 Vc.c.
442
F3S-TGR-N_R Interruttori non a contatto
Modelli con requisiti di igiene per il settore alimentare
Aspetto Tipo di collegamento Contatti Modello
Sensori compatti 5 m precablato 2NC/1NO*1
F3S-TGR-NSHR-21-05
10 m precablato F3S-TGR-NSHR-21-10
M12, 8 pin F3S-TGR-NSHR-21-M1J8
Sensori compatti (modelli speciali per il settore alimentare)
5 m precablato F3S-TGR-NSFR-21-05
10 m precablato F3S-TGR-NSFR-21-10
M12, 8 pin F3S-TGR-NSFR-21-M1J8
Sensori miniaturizzati 5 m precablato*2
2NC/1NO*3
F3S-TGR-NMHR-21-05
10 m precablato*2 F3S-TGR-NMHR-21-10
M12, 8 pin*2 F3S-TGR-NMHR-21-M1J8
*1 2NC: 1 A, 250 Vc.a./1NC: 0,2 A, 24 Vc.c.
*2 Uscita del cavo a destra opzionale, disponibile per modelli F3S-TGR-NMHR. Si prega di aggiungere “-R” al codice del modello (ad esempio F3S-TGR-NMHR-21-05-R
*3 2NC: 0,5 A, 24 Vc.c./1NC: 0,2 A, 24 Vc.c.
Caratteristiche
Dati meccanici
Descrizione Modello Custodia in plastica Custodia in acciaio inox
Commutazione seriale Fino a 6 pz.
Distanza di funzionamento OFF  ON (Sao) 10 mm Chiuso
ON  OFF (Sar) 20 mm* Aperto
Velocità avvicinamento azionatore
Min. Max.
4 mm/s
1.000 mm/s
Temperatura ambiente – –25…+80°C –25…+105°C
Grado di protezione Cavo libero
Connettore M12
IP69K IP67
Materiale cavo Cavo libero PVC, Ø 6 mm esterno
Connettore M12 250 mm, PVC, Ø 6 mm esterno
Materiale custodia – Poliestere nero Acciaio inox 316
* max. 22 mm, in base al modello
Dati elettrici
Descrizione Modello Custodia in plastica Custodia in acciaio inox
Spia LED nessuno
Tempo di rilascio del contatto
Resistenza iniziale di contatto
Max. 2 ms
Max. 500 m
Corrente di commutazione Min. 1 mA, 10 Vc.c.
Approvazioni
Norme EN certificate da TÜV Rheinland
EN ISO13849-1
EN 60204-1
EN 62061
EN/IEC 60947-5-3
UL 508, CSA C22.2
BS 5304
Conforme a EN 1088-1
443
F3S-TGR-N_R Interruttori non a contatto
Accessori
Tipo Descrizione Modello
Cavi a 8 pin 2 m Y92E-M12PURSH8S2M-L
5m Y92E-M12PURSH8S5M-L
10 m Y92E-M12PURSH8S10M-L
25 m Y92E-M12PURSH8S25M-L Azionatori Per F3S-TGR-NLPR F39-TGR-NLPR-A
Per F3S-TGR-NSPR F39-TGR-NSPR-A Per F3S-TGR-NMPR F39-TGR-NMPR-A Per F3S-TGR-NCPR F39-TGR-NCPR-A Per F3S-TGR-NWPR F39-TGR-NWPR-A Per F3S-TGR-NBPR F39-TGR-NBPR-A Per F3S-TGR-NLMR F39-TGR-NLMR-A Per F3S-TGR-NSMR F39-TGR-NSMR-A Per F3S-TGR-NBMR F39-TGR-NBMR-A Per F3S-TGR-NSHR F39-TGR-NSHR-A Per F3S-TGR-NSFR F39-TGR-NSFR-A
Per F3S-TGR-NMHR F39-TGR-NMHR-A
Viti di montaggio Set di viti di sicurezza Torx
(M4, 4×30 mm, 4×20 mm, 4×10 mm rondelle e punta Torx comprese)
F39-TGR-N-SCREWS
Distanziatore (8 mm, set di 2 pz.)*1
Per sensori allungati F39-TGR-NLR-SPACER Per sensori compatti F39-TGR-NSR-SPACER Per sensori miniaturizzati F39-TGR-NMR-SPACER Per sensori lunghi F39-TGR-NLR-SPACER Per sensori larghi F39-TGR-NWR-SPACER
*1 I distanziatori sono necessari per evitare variazioni se il finecorsa è montato su uno sfondo ferromagnetico (ad esempio, distanza di commutazione ridotta, influenze EMC)
Esempi di cablaggio (collegamento di un singolo sensore)
G9SA
Applicazione di un singolo sensore con G9SA-301 (fino a PLe, conforme a EN ISO 13849-1)
+24 V GND
Avvio
Azionatore magnetico
Sensore
F3S-TGR-NxxC
ambra verde
Uscita ausiliaria per segnalazione (opzionale)
A1 A2
T31
G9SA-301
Anello di feedback
KM1
KM2
nero bianco rosso blu
T22
T21
T12
T11
T32
KM1
13 14
33 34
KM2
KM1 KM2
+Us M GND
444

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoNon-contact door switch, reed, elongated sensor 10m, plastic, 2NC1NO conta - OMRON - F3S-TGR-NLPRItalian281 Kbytespdf1-mostradoNon-contact door switch, reed, elongated sensor 10m, plastic, 2NC1NO conta - OMRON - F3S-TGR-NLPR
pdf2-mostradoNon-contact door switch, reed, elongated sensor 10m, plastic, 2NC1NO conta - OMRON - F3S-TGR-NLPRItalian493 Kbytespdf1-mostradoNon-contact door switch, reed, elongated sensor 10m, plastic, 2NC1NO conta - OMRON - F3S-TGR-NLPR
