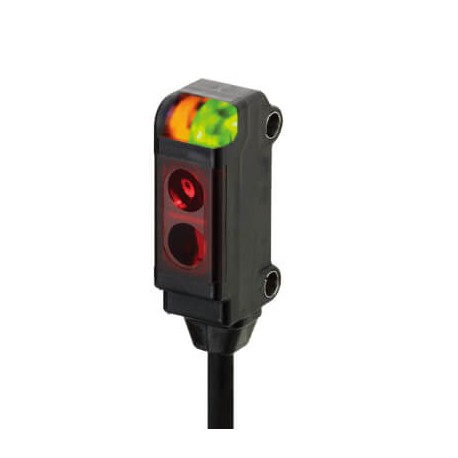

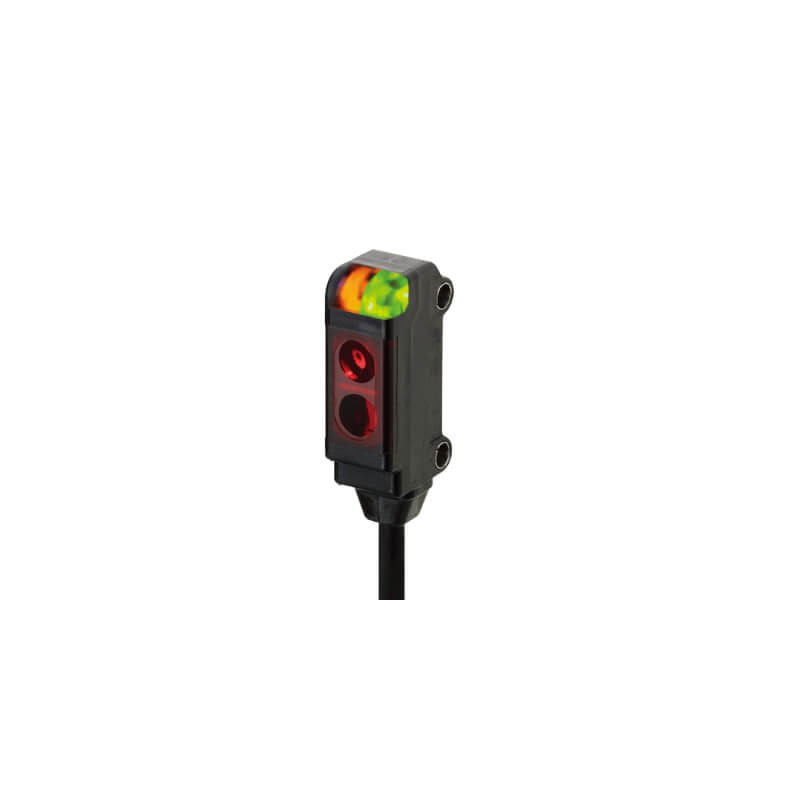

E3T-SL11 2M 156503 OMRON Sensori fotoelettrici miniatura 15 millimetri reflex 3h laterale NPN Luce Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

E3T-SL11 2M 156503 OMRON Sensori fotoelettrici miniatura 15 millimetri reflex 3h laterale NPN Luce

E3T-SL11 2M

156503

OMRON

Disponibile

Invio oggi

Sensori fotoelettrici miniatura 15 millimetri reflex 3h laterale NPN Luce

Maggiori dettagli


Fotocellula Cellula Fotoelettrica Sensori Fotoelettrici

Sensori ottici - Miniature e Fotomicro - OMRON

Sensori ottici - Miniature & Fotomicro - E3T - OMRON

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON

QuantitàPrezzo
1+$87.93
3+$83.86
5+$82.38
7+$81.52
10+$80.78
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



E3T Miniatura e fotomicrosensori
Sensore fotoelettrico con custodia miniatura in plastica
Sensori fotoelettrici di dimensioni compatte per montaggio frontale e laterale in condizioni complesse.
• Formato miniatura e LED puntiforme di precisione, per applicazioni in cui il fattore spazio è cruciale
• Modello piatto da 3,5 mm con soppressione dello sfondo affidabile ed errore bianco/nero minimo
• Esclusiva tecnologia di allineamento ottico per garantire la deviazione minima dell'asse ottico
• Elevata immunità EMC e all'illuminazione ambiente
Modelli disponibili
Metodo di rilevamento Distanza
di rilevamento
Tipo di connessione Modo
di funzio- namento
Dimensioni viti di montaggio
Modello*1
NPN PNP
A sbarramento 2 m – – 2 m
Impulso luce M2 E3T-ST31 2M E3T-ST33 2M Impulso buio M2 E3T-ST32 2M E3T-ST34 2M
1 m Impulso luce M2 E3T-ST11 2M E3T-ST13 2M M3 E3T-ST11M 2M E3T-ST13M 2M
Impulso buio M2 E3T-ST12 2M E3T-ST14 2M M3 E3T-ST12M 2M E3T-ST14M 2M
300 mm Impulso luce M2 E3T-ST21 2M E3T-ST23 2M M3 E3T-ST21M 2M E3T-ST23M 2M
Impulso buio M2 E3T-ST22 2M E3T-ST24 2M M3 E3T-ST22M 2M E3T-ST24M 2M
A sbarramento 500 mm Impulso luce M2 E3T-FT11 2M E3T-FT13 2M Impulso buio M2 E3T-FT12 2M E3T-FT14 2M
300 mm Impulso luce M2 E3T-FT21 2M E3T-FT23 2M
Impulso buio M2 E3T-FT22 2M E3T-FT24 2M
Riflessione con catarifrangente,
30… 200 mm*2
con catarifrangenti/
10… 100 mm*2
Impulso luce M2 E3T-SR41-C 2M*3
E3T-SR43-C 2M*3
con catarifrangenti a nastro
Impulso buio M2 E3T-SR42-C 2M*3 E3T-SR44-C 2M*3
Reflex 5... 30 mm Impulso luce M2 E3T-FD11 2M E3T-FD13 2M M3 E3T-FD11M 2M E3T-FD13M 2M
Impulso buio M2 E3T-FD12 2M E3T-FD14 2M M3 E3T-FD12M 2M E3T-FD14M 2M
Reflex focalizzato 5... 15 mm Impulso luce M2 E3T-SL11 2M E3T-SL13 2M M3 E3T-SL11M 2M E3T-SL13M 2M
Impulso buio M2 E3T-SL12 2M E3T-SL14 2M M3 E3T-SL12M 2M E3T-SL14M 2M
5... 30 mm Impulso luce M2 E3T-SL21 2M E3T-SL23 2M M3 E3T-SL21M 2M E3T-SL23M 2M
Impulso buio M2 E3T-SL22 2M E3T-SL24 2M
M3 E3T-SL22M 2M E3T-SL24M 2M
Reflex
(con soppressione dello sfondo)
1... 15 mm Impulso luce M2 E3T-FL11 2M E3T-FL13 2M Impulso buio M2 E3T-FL12 2M E3T-FL14 2M
1... 30 mm Impulso luce M2 E3T-FL21 2M E3T-FL23 2M
Impulso buio M2 E3T-FL22 2M E3T-FL24 2M
*1 Per i modelli precablati con cavi per applicazioni di robotica aggiungere “-R” al modello (esempio: E3T-FT21R 2M)
*2 Le distanze sono misurate con catarifrangente E39-R4 e catarifrangente a nastro E39-R37-CA. Per le applicazioni con distanze minori tra il sensore e il catarifrangente, rivolgersi al rappresentante OMRON.
*3 Ordinare il catarifrangente separatamente. Sono disponibili modelli con catarifrangenti compresi.
192
E3T Miniatura e fotomicrosensori
Caratteristiche
Modello A sbarramento Riflessione con catarifrangente, Montaggio laterale Montaggio frontale Montaggio laterale
E3T-ST1
E3T-ST2
E3T-ST3
Distanza di rilevamento E3T-ST3_: 2 m
E3T-ST1_: 1 m
E3T-ST2_: 300 mm
E3T-FT1
E3T-FT2
E3T-FT1_: 500 mm
E3T-FT2_: 300 mm
E3T-SR4
30… 200 mm (con E39-R4)
10... 100 mm (con E39-R37-CA)
Sorgente luminosa (lunghezza d'onda)
LED a luce rossa (LED "puntiforme") = 650 nm
Tensione di alimentazione 12… 24 Vc.c. ±10%, ondulazione residua (p-p) 10% max.
Protezioni circuitali Protezione da inversioni di polarità dell'alimentazione e sull'uscita di controllo
Protezione da cortocircuiti sull'uscita
Tempo di risposta 1 ms max.
Temperatura Funzionamento –25… +55°C (senza formazione di ghiaccio o condensa)
Protezione da inversioni di polarità dell'alimentazione e sull'uscita di controllo
Protezione da cortocircuiti sull'uscita, prevenzione di interferenze reciproche, soppressore di sovracorrente
ambiente
Stoccaggio –40… +70°C (senza formazione di ghiaccio o condensa)
Grado di protezione IEC60529 IP67
Materiale Custodia Polibutilene tereftalato (PBT)
Finestra del display Poliarilato denaturato
Lente Poliarilato denaturato Resina metacrilica
Modello Reflex Reflex focalizzato Reflex con soppressione dello sfondo
Montaggio frontale Montaggio laterale Montaggio frontale
E3T-FD1 E3T-SL1 E3T-SL2 E3T-FL1 E3T-FL2
Distanza di rilevamento 5… 30 mm 5… 15 mm 5… 30 mm 1… 15 mm 1… 30 mm
Errore bianco/nero – 15% max.
Sorgente luminosa (lunghezza d'onda)
LED a luce rossa (LED "puntiforme") = 650 nm
Tensione di alimentazione 12… 24 Vc.c. ±10%, ondulazione residua (p-p) 10% max.
Protezioni circuitali Protezione da inversioni di polarità dell'alimentazione e sull'uscita di controllo
Protezione da cortocircuiti sull'uscita, prevenzione di interferenze reciproche
Tempo di risposta 1 ms max.
Temperatura Funzionamento –25… +55°C
ambiente
Stoccaggio –40… +70°C (senza formazione di ghiaccio o condensa)
Grado di protezione IEC60529 IP67
Materiale Custodia Polibutilene tereftalato (PBT)
Finestra del display Poliarilato denaturato
Lente Poliarilato denaturato
(mm)
25
20
15
10
5
Lente di ricezione luce
Flip chip (IC) Elemento di ricezione luce
0
Carta bianca
Carta nera
Retro Fronte Lato
E3T-FL1@
Errore bianco/nero minimo Il sistema ottico coassiale e le piccole lenti focali dei modelli a riflessione con catarifrangente consentono il rilevamento di piccoli oggetti (Ø 2 mm) oppure il
rilevamento attraverso piccoli fori (Ø 2 mm).
Il LED puntiforme di precisione dei modelli a sbarramento offre un rilevamento molto preciso e affidabile anche attraverso i più piccoli riduttori di fascio e spazi di Ø 0,5 mm.
Modelli con fori di montaggio per viti
M2 o M3
193
