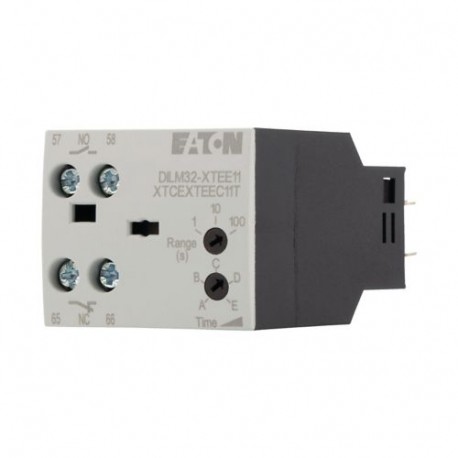

DILM32-XTEE11(RAC240) 101442 EATON MOELLER Modulo temporizzatore, 200-240VAC, 0.1-100s, ritardato all'eccita.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILM32-XTEE11(RAC240) 101442 EATON MOELLER Modulo temporizzatore, 200-240VAC, 0.1-100s, ritardato all'eccita..

DILM32-XTEE11(RAC240)

101442

EATON - MOELLER

Disponibile

Invio oggi

Modulo temporizzatore, 200-240VAC, 0.1-100s, ritardato all'eccitazione

Maggiori dettagli


Contatore Contattori

DIL Contattori - EATON - MOELLER

DIL Contattori ausiliari - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$37.98
4+$35.69
7+$35.01
10+$34.63
13+$34.39
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Accessori
accessori
  Moduli temporizzatori
Descrizione
  ritardato all'eccitazione
non combinabili con contatti ausiliari sporgenti
circuiti di protezione inclusi
Gamma temporale commutabile
Campo di tensione
ULNV200 - 240 V AC
Campo di taratura
  commutabile
0,05 - 1 s
0,5 - 10 s
5 - 100 s
utilizzo con
  DILM7 - DILM32
DILMP20
DILMP32-DILMP45
DILA
Simbolo circuitale

Dati tecnici
Generalità
Conformità alle norme
  DIN EN 61812, IEC/EN 60947, VDE 0660, UL, CSA
Durata, meccanica

Comando in corrente alternata
Manovrex 1063
Comando in corrente continua
Manovrex 1063
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

Stoccaggio
 °C-40 - 80
a giorno
 °C-25 - +60
in custodia
 °C- 25 - 40
Posizione di montaggio
  a piacere, escluso appeso
Resistenza agli urti (IEC/EN 60068-2-27)

Urto sinusoidale 10 ms

NA
 g6
NC
 g6
Grado di protezione
  IP20
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
  Protezione contro i contatti delle dita e del dorso della mano
Peso
 kg0.08
Sezioni di collegamento
 mm²
Rigido
 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Flessibile con puntalino
 mm21 x (0.75 - 1.5)
2 x (0.75 - 1.5)
Rigido o semirigido
 AWG18 - 14
Vite di collegamento
  M3.5
Cacciavite Pozidriv
 Grandezza2
Cacciavite a taglio
 mm0.8 x 5.5
1 x 6
Max. forza di serraggio
 Nm1.2
Contatti relè
Tensione nominale di tenuta ad impulso
UimpV AC4000
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV AC250
Tensione nominale d'impiego
UeV250
Sezionamento sicuro secondo EN 61140

tra la bobina e i contatti
 V AC250
tra contatti ausiliari
 V AC250
Resistenza al corto circuito senza saldature

Max fusibile
 A gG/gL4
Sistema elettromagnetico
Sicurezza di tensione
 x Uc
Tensione di eccitazione
 x Us
Comando in AC
 V AC

All'inserzionex Uc0.85 - 1.1
Comando in DC
Inserzionex Uc

All'inserzionex Uc0.7 - 1.2
Potenza assorbita

60 °C
RitenutaVA2
Comando in corrente alternata
RitenutaW1.8
Durata di inserzione
 % durata di inserzione100
Massima frequenza di manovra
 Manovre/h
Max. frequenza di manovra
man/hman/h3600
Combinabile con contatto ausiliario
 Man/h360
corrente convenzionale termica Ith = Ie AC-1

Ritardato all'eccitazione
 ms< 50
Ritardato alla diseccitazione
 ms< 200
Comando in AC 50 Hz
Deviazione%< 5
Tempo di ripetizione del ciclo (dopo il 100% del tempo di ritardo trascorso)
 ms70
Tempo di commutazione contatti

DILM32-XTEE11/DILM32-XTED11
tums10
DILM32-XTEY20
tums50
Nota
NotePer la corrente nominale d'impiego DC-13 vale: condizioni di inserzione e disinserzione secondo DC-13 L/R costante secondo indicazione
Per la protezione contro il corto circuito max. fusibile vale: curve caratteristiche tempo/corrente secondo il foglio applicativo Fusibili (su richiesta)
Per la tensione di trazione con azionamento DC vale: tensione continua pura, ponte raddrizzante trifase o ponte raddrizzante a due impulsi livellato
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA0
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW1.8
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C60
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Switching function
  Operating delayed
Setting time
 s0.05 - 100
Number of contacts as normally open contact
  1
Number of contacts as normally closed contact
  1
Number of contacts as change-over contact
  0
Operating principle
  Electronic
Approvazioni
Product Standards  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  012528
CSA Class No.  3211-03
North America Certification  UL listed, CSA certified
Dimensioni
Ulteriori informazioni sul prodotto (link)
IL04910004Z (AWA2527-2320) Modulo elettronico temporizzato
