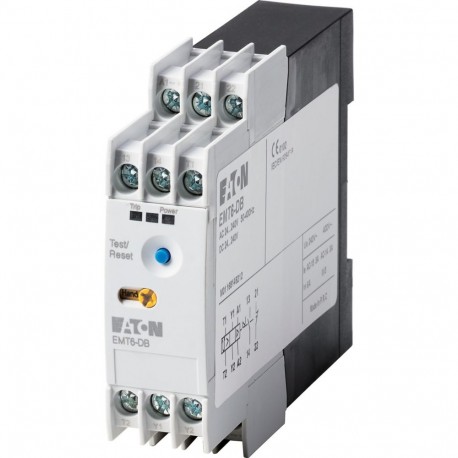

Conformità alle norme
IEC/EN 60947, VDE 0660, EN 55011
Idoneità ai climi
Caldo umido costante, secondo IEC 60068-2-78; caldo umido ciclico, secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 45 °C
Temperatura ambienteStoccaggio
-45 - 85 °C
Posizione di montaggio
facoltativa
Resistenza agli urti semionda 10 ms secondo IEC 60068-2-27
10 g
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Sezionamento sicuro secondo EN 61140tra i contatti
250 V AC
Sezionamento sicuro secondo EN 61140Tra i contatti e tensione di alimentazione
250 V AC
Circuiti di comando e ausiliari
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Valore valido da Release 001.
Categoria di sovratensione/grado di inquinamento
III/3
Sezioni di collegamento circuito ausiliario e di comandoRigido
1 x (0,5 - 2,5)
2 x (0,5 - 1,5) mm2
Sezioni di collegamento circuito ausiliario e di comandoFlessibile con puntalino
1 x (0,5 - 2,5)
2 x (0,5 - 1,5) mm2
Sezioni di collegamento circuito ausiliario e di comandoA filo unico o a trefoli
20 - 14 AWG
Momento di avviamento
1,2 Nm
UtensiliCacciavite Pozidriv
2 Grandezza
UtensiliCacciavite a taglio
1 x 6 mm
Tensione nominale d'isolamento [Ui]
400 V
Valore valido da Release 001.
Corrente nominale d'impiego [Ie]AC-14Contatto NA300 V [Ie]
3 A
Corrente nominale d'impiego [Ie]AC-14Contatto NA380 V 400 V 415 V [Ie]
3 A
Corrente nominale d'impiego [Ie]AC-14Contatto NA
Valore valido da Release 001.
Corrente nominale d'impiego [Ie]AC-14Contatto NC300 V [Ie]
3 A
Corrente nominale d'impiego [Ie]AC-14Contatto NC380 V 400 V 415 V [Ie]
3 A
Corrente nominale d'impiego [Ie]AC-14Contatto NC
Valore valido da Release 001.
Corrente nominale d'impiego [Ie]AC-15Contatto NA220 V 230 V 240 V [Ie]
3 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA300 V [Ie]
1 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA380 V 400 V 415 V [Ie]
1 A
Corrente nominale d'impiego [Ie]AC-15Contatto NA
Valore valido da Release 001.
Corrente nominale d'impiego [Ie]AC-15Contatto NC220 V 230 V 240 V [Ie]
3 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC300 V [Ie]
1 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC380 V 400 V 415 V [Ie]
1 A
Corrente nominale d'impiego [Ie]AC-15Contatto NC
Valore valido da Release 001.
Max. dispositivo di protezione contro cortocircuitoFusibile [gG/gL]
6 A
Tensione nominale di isolamento [Ui]
240 V
Tensione nominale d'impiego [Ue]
240 V
Sicurezza di tensione
0.85 - 1.1 x Ue
Potenza assorbitaAC
3.5 VA
Circuito sensore
Parametri del circuito sensore a USe +20 °C:
Lunghezza max del cavo fino al sensore 250 m (non isolato)
Resistenza totale al freddo ∑ RK≦1500 Ω
- RT1-T2(T1, T2 cortocircuitato): IT1-T2=1,9 mA
- RT1-T2(4 kΩ): UT1-T2=max. 3 V DC, IT1-T2=max. 0,8 mA
- RT1-T2(T1, T2 aperto): UT1-T2=5,1 V DC tipo (max. 5,5 V DC max.)
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (ESD)Norma applicata
IEC/EN 61000-4-2
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
Campi elettromagnetici (RFI)Norma applicata
IEC/EN 61000-4-3
Campi elettromagnetici (RFI)
80 - 1000 MHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Soppressione radiodisturbo
EN 55011
Classe B
Impulsi Burst
Cavi di alimentazione: 2
Cavi di segnale: 1
secondo IEC/EN 61000-4-4 kV
impulsi ad alta energia (surge)
2 kV (simmetrico)
4 kV (asimmetrico)
secondo IEC/EN 61000-4-5
Ammisione a IEC EN 61000-4-6
10 V
