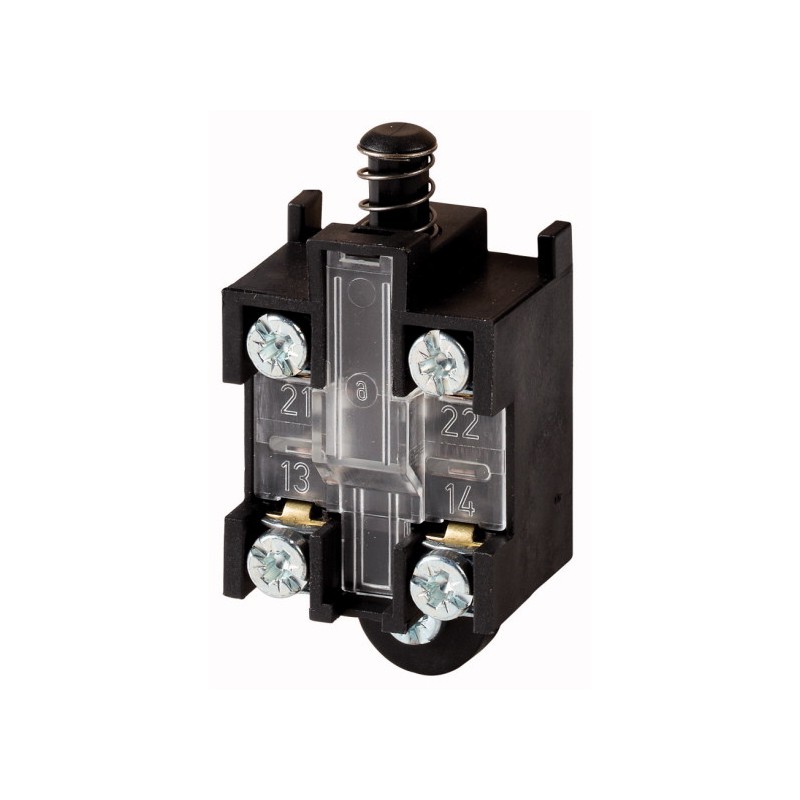

ATB11-1 069314 EATON MOELLER Inserto interruttore, 1NA+1NC, per ATB Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

ATB11-1 069314 EATON MOELLER Inserto interruttore, 1NA+1NC, per ATB

ATB11-1

069314

EATON - MOELLER

Disponibile

Invio oggi

Inserto interruttore, 1NA+1NC, per ATB

Maggiori dettagli


Fine Carriera Finecorsa

Interruttori di posizione - EATON - MOELLER

AT interruttori di posizione - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$12.93
15+$11.10
30+$10.83
45+$10.69
60+$10.60
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Funzione di base
  Moduli
Rilevatore tipo
  AT4
Assortimento
  Inserti interruttore
Descrizione
  per montaggio incassato in custodia in materiale isolante
utilizzabile per
  I-AT4
IA-AT4
Equipaggiamento contatti

NA = norm. aperto
  1 contatto NA
NC = norm. chiuso
  1 contatto NC
Nota
   = Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1
Simbolo circuitale

Corsa contatto
■ = contatto chiuso
□ = contatto aperto

Apertura positiva (ZW)

Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947
Idoneità ai climi
  Caldo umido, costante secondo IEC 60068-2-78Caldo umido, ciclico secondo IEC 60068-2-30
Posizione di montaggio
  facoltativa
Sezioni di collegamento
 mm²
Rigido
 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Flessibile con puntalino
 mm21 x (0.5 - 1.5)
2 x (0.5 - 1.5)
Contatti/potere d'interruzione
Tensione nominale di tenuta ad impulso
UimpV AC6000
Tensione nominale di isolamento
UiV500
Categoria di sovratensione/grado di inquinamento
  III/3
Corrente nominale d'impiego
IeA
AC-15

24 V
IeA10
220 V 230 V 240 V
IeA6
380 V 400 V 415 V
IeA4
DC-13

24 V
IeA3
110 V
IeA0.8
220 V
IeA0.4
Frequenza di rete
 Hzmax. 400
Resistenza al cortocircuito secondo IEC/EN 60947-5-1

Max fusibile
 A gG/gL6
Precisione di riproducibilità
 mm0.02
Valori meccanici
Temperatura di contatto della rotella di avviamento
 °C 100
Resistenza (urto sinusoidale 20 ms)

Contatto a movimento lento
 g5
Contatto a scatto
 g2
Frequenza di manovra
man/h  6000
Azionamento
meccanico

Coppia di azionamento
 Nm0.3
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA6
Dissipazione per polo, in funzione della corrente
PvidW0.1
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C70
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Type of accessory
  Switch element
Ulteriori informazioni sul prodotto (link)
IL05208012Z (AWA1310-0544) Interruttori di posizione
