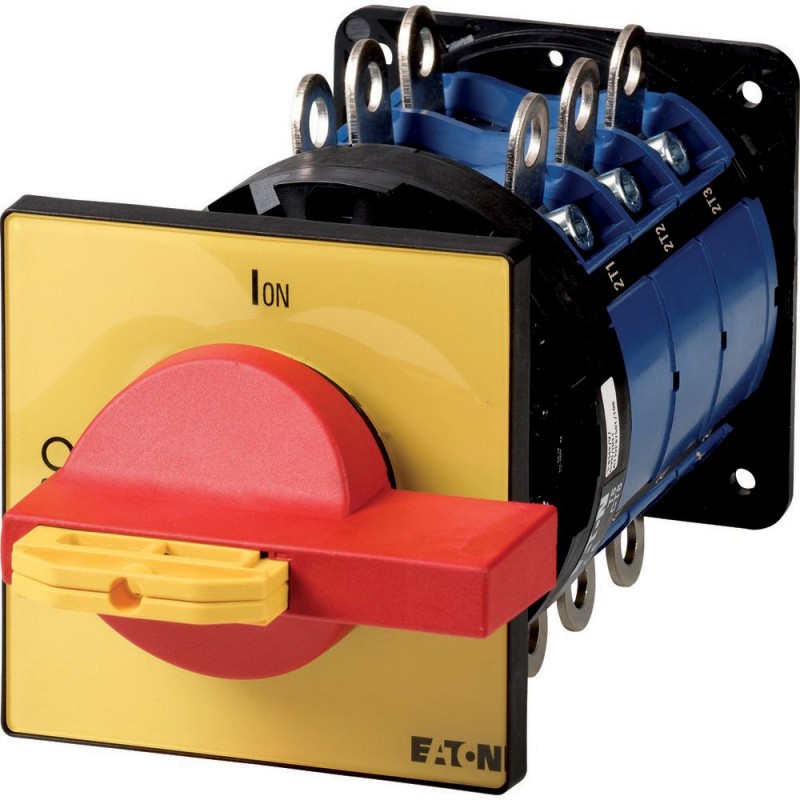

T8-3-8342/V/SVB/HI11 200620 EATON ELECTRIC Interruttori generali, a 6 poli + 1 Contatto NA + 1 Contatto NC, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T8-3-8342/V/SVB/HI11 200620 EATON ELECTRIC Interruttori generali, a 6 poli + 1 Contatto NA + 1 Contatto NC, ..

T8-3-8342/V/SVB/HI11

200620

EATON-MOELLER

Interruttori generali, a 6 poli + 1 Contatto NA + 1 Contatto NC, 315 A, Funzione di arresto d'emergenza, 90 °, lucchettabile in posizione 0, a comando rinviato

Interruttore generale 6 poli + 1 NO + 1 NC 315 A pannello inferiore 90°

Eaton Moeller® series T8 Interruttore generale, T8, 315 A, a comando rinviato, 3 Unità costruttiva/e, 6 poli, 1 NA, 1 NC, Funzione di arresto d'emergenza, con maniglia rotativa rossa e anello di blocco giallo, lucchettabile in posizione 0

Maggiori dettagli


apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $1,107.10
Prezzo unitario: $1,107.10

Quantità Prezzo
1+$1,107.10
2+$1,107.10
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series T8 Interruttore generale
Sigla catalogo
200620
EAN
4015082006204
Lunghezza/profondità del prodotto
310 mm
Altezza prodotto
160 mm
Larghezza prodotto
130 mm
Peso prodotto
3.5 kg
Certificazione/i
IEC/EN 60947
IEC/EN 60947-3
VDE 0660
IEC/EN 60204
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T8-3-8342/V/SVB/HI11

Specifiche del prodotto

Categoria prodotto
Interruttore generale
Caratteristiche
esecuzione come dispositivo di arresto d’emergenza
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
Colore attuatore
Rosso
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Maniglia rotativa rossa e anello bloccante giallo
Massima frequenza di manovra
50 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
8000 V AC
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
37 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
37 kW
Corrente permanente nominale in AC-21, 400 V
315 A
Corrente permanente nominale in AC-23, 400 V
245 A
Corrente nominale ininterrotta (Iu)
315 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Potenza di commutazione a 400 V
132 kW
Tensione per coppia di contatti in serie
42 V
Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz
37 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
4,2 kA
4,2 kA, Contatti, 1 secondo
Tipo collegamento elettrico del circuito principale
collegamento a vite
Progettazione
8342
Posizione di montaggio
Secondo necessità
Tipo attuatore
azionamento rotativo di accoppiamento porta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
11 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
11 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
1
Corrente di cortocircuito condizionale nominale (Iq)
5 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
6
Metodo di montaggio
attacco posteriore
Grado di protezione
NEMA 12
Adatto per
Montaggio a terra
Montaggio intermedio
Impianto di blocco
lucchettabile in posizione 0 (Off)
Funzioni
Funzione di arresto d'emergenza
bloccabile
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
M12, Vite terminale
Durata meccanica
100.000 operazioni
Carico nominale
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
Capacità morsetti
2 x (20 x 3) mm, Collegamento del conduttore piatto con barre di distribuzione
185 mm², con conduttore unico o a trefoli
1 x (25 x 5) mm, Collegamento del conduttore piatto con barre di distribuzione
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
1
Numero di unità di contatto
3
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
1910 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
1800 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
1200 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
420 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
2390 A
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Classe di protezione da corto circuito
315 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
315 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
239 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
245 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
184 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
42 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
126 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
105 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
78 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
42 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
315 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
250 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
250 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
250 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
125 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 380/400 V
105 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 500 V
78 A
Corrente nominale di esercizio per dissipazione specifica (In)
315 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
75 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
132 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
132 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
37 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
55 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
55 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
37 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
37 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
55 kW
Coppia di serraggio
14 Nm, Morsetti a bullone
125 lb-in, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
315 A (aperto), 275 A (con custodia)
