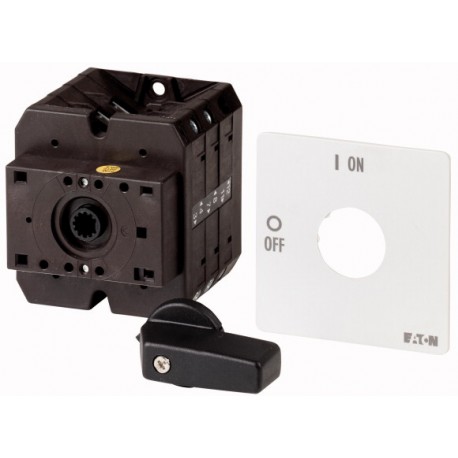

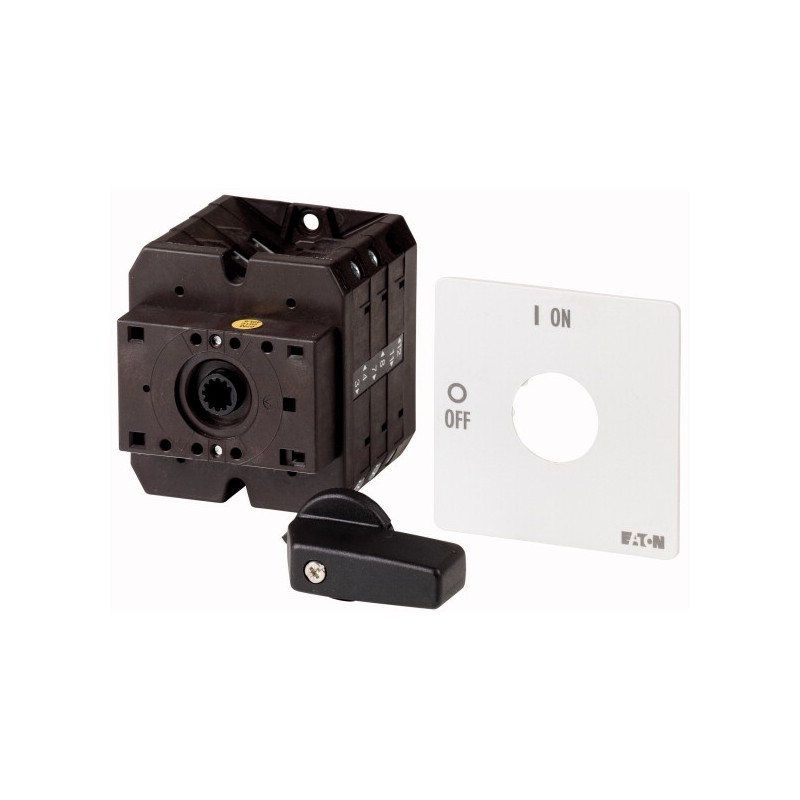

T5B-4-8213/X 092110 EATON MOELLER interruttori P & T Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T5B-4-8213/X 092110 EATON MOELLER interruttori P & T

T5B-4-8213/X

092110

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

interruttori P & T

Maggiori dettagli


T Cam interruttori e P Sezionatori - EATON - MOELLER

Sezionatori - commutatori - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$127.32
2+$123.86
3+$122.14
4+$121.04
6+$119.75
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  apparecchio di comando
Rilevatore tipo
  T5B
Funzione di base
  commutatore
Contatti
  8
Forma costruttiva
  a comando rinviato
Interruttore base
Simbolo circuitale

Angolo di manovra
 °60
Nr. targhetta frontale

Potenza nominale d'impiego AC-23A, 50 - 60 Hz

400 V
PkW22
Corrente nominale ininterrotta
IuA63
Numero delle unità costruttive
 Unità costruttiva/e4
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatori di potenza secondo IEC/EN 60947-3
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

a giorno
 °C-25 - +50
in custodia
 °C-25 - +40
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di tenuta ad impulso
UimpV AC6000
Resistenza agli urti
 g15
Posizione di montaggio
  facoltativa
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
  Protezione contro i contatti delle dita e del dorso della mano
Contatti relè
Parametri elettrici

Tensione nominale di impiego
UeV AC690
Corrente nominale ininterrotta
IuA63
Nota sulla corrente nominale ininterrotta Iu
  La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Carico con funzione intermittente, Classe 12

A PARTIRE DA 25 % ED
 x Ie2
A PARTIRE DA 40 % ED
 x Ie1.6
A PARTIRE DA 60 % ED
 x Ie1.3
Resistenza al corto circuito

con fusibili portata max.
 A gG/gL80
Resistenza alla corrente di breve durata (Corrente 1-s)
IcwAeff1300
Nota sulla corrente nominale ammissibile di breve durata Icw
  Corrente 1 secondo
Corrente di cortocircuito
IqkA2
Potere d'interruzione
Potere nominale di chiusura cos ϕ secondo IEC 60947-3
 A800
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3
 A
230 V
 A520
400/415 V
 A600
500 V
 A480
690 V
 A340
Sezionamento sicuro secondo EN 61140

tra i contatti
 V AC440
Perdite per effetto joule per contatto con Ie
 W4.5
Dissipazione termica per circuito ausiliario con Ie (AC-15/230 V)
 W4.5
Durata meccanica
Manovrex 106>0.5
Frequenza di manovra massima
Manovre/h 1200
Tensione alternata

AC-3

Potenza nominale d'impiego interruttore motore
PkW
220V 230V
PkW15
230 V stella-triangolo
PkW18.5
400 V 415 V
PkW22
400 V stella-triangolo
PkW30
500 V
PkW22
500 V stella-triangolo
PkW37
690 V
PkW15
690 V stella-triangolo
PkW22
Corrente nominale d'impiego, interruttori per motori

230 V
IeA51
230 V stella-triangolo
IeA63
400V 415 V
IeA41
400 V stella-triangolo
IeA63
500 V
IeA33
500 V stella-triangolo
IeA57.2
690 V
IeA17
690 V stella-triangolo
IeA29.4
AC-21A

Corrente nominale d'impiego interruttori di potenza

440 V
IeA63
AC-23A

Potenza nominale d'impiego AC-23A, 50 - 60 Hz
PkW
230 V
PkW18.5
400 V 415 V
PkW30
500 V
PkW22
690 V
PkW22
Corrente nominale d'impiego, interruttori per motori

230 V
IeA63
400 V 415 V
IeA63
500 V
IeA33
690 V
IeA23.8
Tensione continua

DC-1, Interruttori di manovra L/R = 1 ms

Corrente nominale di impiego
IeA63
Tensione su ogni contatto da inserire in serie
 V60
DC-23A, interruttori motore L/R = 15 ms

24 V

Corrente nominale di impiego
IeA50
Contatti
 Numero1
48 V

Corrente nominale di impiego
IeA50
Contatti
 Numero2
60 V

Corrente nominale di impiego
IeA50
Contatti
 Numero3
120 V

Corrente nominale di impiego
IeA25
Contatti
 Numero3
240 V

Corrente nominale di impiego
IeA20
Contatti
 Numero6
DC-13, Interruttori di comando L/R = 50 ms

Corrente nominale di impiego
IeA25
Tensione su ogni contatto da inserire in serie
 V24
Affidabilità dei contatti per 24 V DC, 10 mA
Probabilità di erroreHF< 10 -5, < 1 interruzione su 100000 manovre
Sezioni di collegamento
rigido o semirigido
 mm21 x (2,5 - 35)
2 x (2,5 - 16)
Flessibile con puntalino secondo DIN 46228
 mm21 x (1 - 25)
2 x (1,5 - 10)
Vite di collegamento
  M6
Max. forza di serraggio
 Nm4
Parametri tecnici di sicurezza
Note
  B10d Valori secondo EN ISO 13849-1, tabella C1
Dati tecnici secondo ETIM 6.0
Model
  Reverser
Number of poles
  4
With 0 (off) position
  Yes
With retraction in 0-position
  No
Rated permanent current Iu
 A63
Rated operation current Ie at AC-3, 400 V
 A41
Rated operation power at AC-3, 400 V
 kW22
Degree of protection (IP), front side
  -
Number of auxiliary contacts as normally closed contact
  0
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as change-over contact
  0
Suitable for ground mounting
  No
Suitable for front mounting 4-hole
  Yes
Suitable for distribution board installation
  No
Suitable for intermediate mounting
  No
Complete device in housing
  No
Type of control element
  -
Type of electrical connection of main circuit
  Screw connection
Ulteriori informazioni sul prodotto (link)
IL03801009Z (AWA1150-1692) Commutatori a camme: sezionatori di potenza


Datasheet - PDF
