N2-4-160-SVE 113736 EATON MOELLER Sezionatore di potenza 4p 160A +disp. estr. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

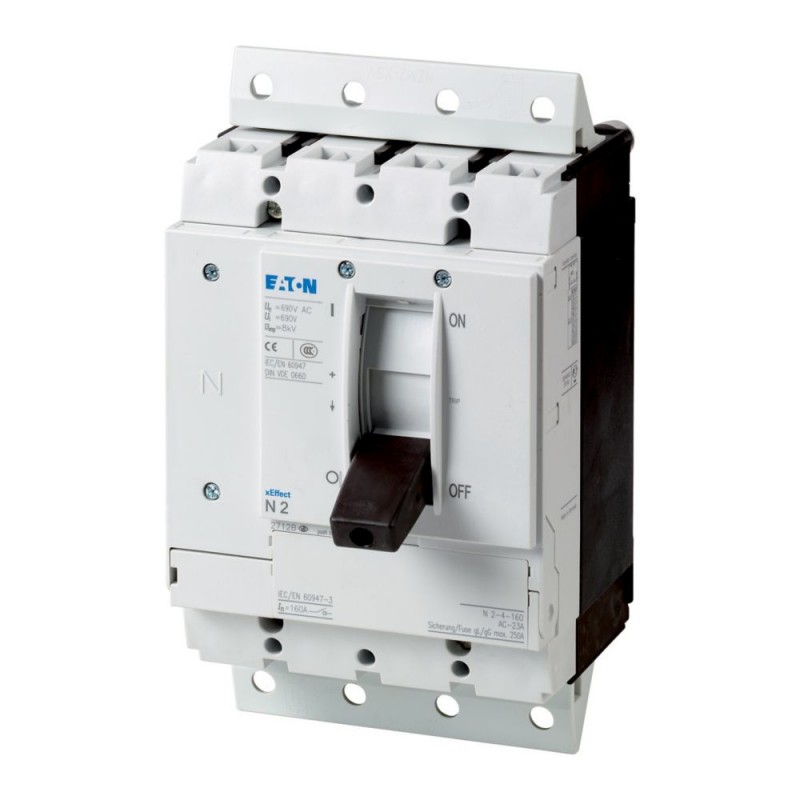

N2-4-160-SVE 113736 EATON MOELLER Sezionatore di potenza 4p 160A +disp. estr.

N2-4-160-SVE

113736

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Sezionatore di potenza 4p 160A +disp. estr.

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Interruttori NZM - EATON - MOELLER

Compact sezionatori PN e N - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$421.79
2+$419.57
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  sezionatore di potenza
Funzione di protezione
  Sezionatore di potenza/Interruttore generale
Norma/Approvazione
  IEC
Tecnica di installazione
  sistema semiestraibile a connettore
Grandezza
  N2
Descrizione
  Caratteristiche da interruttore generale, compreso sistema a vincolo completo secondo IEC/EN 60204 e VDE 0113.
Caratteristiche di separazione secondo IEC/EN 60947-3 e VDE 0660
Protezione contro contatti accidentali secondo VDE 0160 parte 100.
Numero di poli
  a 4 poli
Posizioni di commutazione
  I, +, 0
Corrente nominale = corrente nominale ininterrotta
In = IuA160
Protezione contro il corto circuito max. fusibile gL
 A gL250
Dati tecnici
Sezionatori di potenza
Tensione nominale di tenuta ad impulso
Uimp
Circuito principale
 V8000
Contatti ausiliari
 V6000
Tensione nominale d'impiego
UeV AC690
Corrente nominale = corrente nominale ininterrotta
In = IuA160
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV690
Impiego in reti senza messa a terra
 V 690

  Tensione nominale d'impiego: 40-60 Hz
Altri dati tecnici (catalogo sfogliabile)


Potere nominale di chiusura sotto corto circuito
690 V 50/60 Hz
IcmkA5.5
Corrente nominale di breve durata ammissibile
t = 0,3 s
IcwkA3.5
t = 1 s
IcwkA3.5

  La corrente nominale di breve durata ammissibile per PN2/N2 in combinazione con il modulo di protezione differenziale NZM2-4-XFI...lcw = 1,5 kA
Corrente nominale di corto circuito condizionata
con fusibile a monte
 A gG/gLPN2(N2)-160…250: 250
400/415 V
 kA100
690 V
 kA80
con fusibile a valle
 A gG/gLPN2(N2)-160…250: 250
400/415 V
 kA100
690 V
 kA80
Potere nominale di chiusura e di apertura
Corrente nominale d'impiego
IeA
415 V
IeA250
690 V
IeA250
415 V
IeA250
690 V
IeA250
Durata meccanica
Manovre 20000
Max. frequenza di manovra
man/hman/h120
Durata, elettrica
400 V 50/60 Hz
Manovre 7500
415 V 50/60 Hz
Manovre 7500
690 V 50/60 Hz
Manovre 5000
400 V 50/60 Hz
Manovre 6000
415 V 50/60 Hz
Manovre 6000
690 V 50/60 Hz
Manovre 4000

  In relazione alle dissipazioni termiche per polo, i dati si riferiscono alla massima corrente nominale per la grandezza in oggetto.
Dissipazioni termiche per polo con Iu riferite alla massima corrente nominale d'impiego per la grandezza in oggetto
 W16

  In relazione alle dissipazioni termiche per polo, i dati si riferiscono alla massima corrente nominale per la grandezza in oggetto.
Sezioni di collegamento
Linee Cu, cavo Cu

Morsetto a mantello

Rigido
 mm21 x (10 - 16)
2 x (6 - 16)
Flessibile
 mm21 x (25 - 185)
2 x (25 - 70)
Morsetto a tunnel

Rigido
 mm21 x 16
flessibile
 mm2
1 foro
  1 x (25 - 185)
Collegamento a bullone e collegamento posteriore

direttamente sull'interruttore

rigido
 mm21 x (10 - 16)
2 x (6 - 16)
flessibile
 mm21 x (25 - 185)
2 x (25 - 70)
Cavo in alluminio



rigido
 mm21 x 16
flessibile
 mm2
1 foro
  1 x (25 - 185) 2)

  2) Je nach Kabelhersteller bis zu 240 mm² anschließbar.
Collegamento a bullone e collegamento posteriore

direttamente sull'interruttore

rigido
 mm21 x (10 - 16)
2 x (10 - 16)
flessibile
 mm21 x (25 - 185)
2 x (25 - 70)
Bandella in rame (numero lamelle x larghezza x spessore lamelle)

Morsetto a mantello


min.mm2 x 9 x 0.8

max.mm10 x 16 x 0.8
(2x) 8 x 15.5 x 0,8
Collegamento a bullone e collegamento posteriore

Bandella in rame, forata
min.mm2 x 16 x 0,8
Bandella in rame, forata
max.mm10 x 24 x 0,8
Sbarra in rame (larghezza x profondità)
mm
Collegamento a bullone e collegamento posteriore

Collegamento a bullone
  M8
direttamente sull'interruttore


min.mm16 x 5

max.mm24 x 8
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA160
Dissipazione dell'apparecchio, in funzione della corrente
PvidW19.66
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C70
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Version as main switch
  Yes
Version as maintenance-/service switch
  Yes
Version as safety switch
  No
Version as emergency stop installation
  Yes
Version as reversing switch
  No
Max. rated operation voltage Ue AC
 V690
Rated operating voltage
 V690 - 690
Rated permanent current Iu
 A160
Rated permanent current at AC-21, 400 V
 A0
Rated operation power at AC-3, 400 V
 kW0
Rated short-time withstand current lcw
 kA3.5
Rated operation power at AC-23, 400 V
 kW90
Switching power at 400 V
 kW0
Conditioned rated short-circuit current Iq
 kA100
Number of poles
  4
Number of auxiliary contacts as normally closed contact
  0
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as change-over contact
  0
Motor drive optional
  Yes
Motor drive integrated
  No
Voltage release optional
  Yes
Device construction
  Built-in device plug-in technique
Suitable for ground mounting
  Yes
Suitable for front mounting 4-hole
  No
Suitable for front mounting center
  No
Suitable for distribution board installation
  Yes
Suitable for intermediate mounting
  Yes
Colour control element
  Black
Type of control element
  Rocker lever
Interlockable
  Yes
Type of electrical connection of main circuit
  Screw connection
Degree of protection (IP), front side
  IP20
Dimensioni
Spazio di spegnimento, distanza di sicurezza minima rispetto ad altre superfici
Distanza di sicurezza minima rispetto a parti vicine
Dati CAD
Ulteriori informazioni sul prodotto (link)

Datasheet - PDF

Recensioni: (0)
