M22-SWD-K22LED-R 115981 EATON MOELLER Elemento funzionale pulsante luminoso, SmartWire-DT, 2W, LED, rosso, f.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-SWD-K22LED-R 115981 EATON MOELLER Elemento funzionale pulsante luminoso, SmartWire-DT, 2W, LED, rosso, f..

M22-SWD-K22LED-R

115981

EATON - MOELLER

Disponibile

Invio oggi

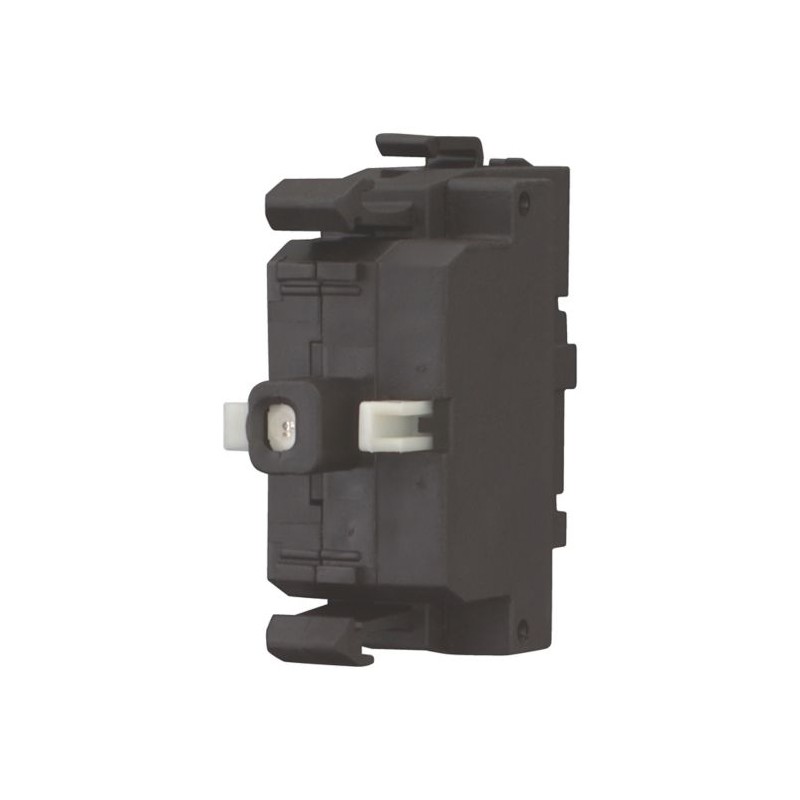

Elemento funzionale pulsante luminoso, SmartWire-DT, 2W, LED, rosso, fissaggio frontale

Maggiori dettagli


Relè Programmabili

SmartWire-DT

SmartWire-DT - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$27.01
7+$24.48
14+$23.88
20+$23.62
27+$23.42
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Funzione di base
  Elementi funzionali
Funzione
  per la combinazione con elementi di comando RMQ-Titan M22-...
Tipo di fissaggio
  Fissaggio frontale
Contatti
  2 contatti di scambio
Simbolo circuitale

Diagramma di corsa
con collegamento ad elemento frontale

Configurazione

Colore


  Rossa


Collegamento a SmartWire-DT

Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 61131-2
EN 50178
Dimensioni (B x H x P)
 mm17 x 42 x 45
Peso
 g14
Posizione di montaggio
  facoltativa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
  IP20
Vibrazioni (IEC/EN 61131-2:2008)

Ampiezza costante 3,5 mm
 Hz5 - 8.4
Accelerazione costante 1 g
 Hz8.4 - 150
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
 Urti9
Caduta (IEC/EN 60068-2-31)
Altezza di cadutamm50
Caduta libera, imballato (IEC/EN 60068-2-32)
 m0.3
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione
  Non applicabile
Grado di inquinamento
  2
Scarica elettrostatica (IEC/EN 61131-2:2008)

Scarica atmosferica (categoria 3)
 kV8
Scarica dei contatti (categoria 2)
 kV4
Campi elettromagnetici (IEC/EN 61131-2:2008)

80 - 1000 MHz
 V/m10
1.4 - 2 GHz
 V/m3
2 - 2,7 GHz
 V/m1
Soppressione radiodisturbo (SmartWire-DT)
  EN 55011 classe A
Burst (IEC/EN 61131-2:2008, categoria 3)

Cavo di alimentazione
 kV2


Cavo SmartWire-DT
 kV1
Ammissione (IEC/EN 61131-2:2008, categoria 3)
 V10
Temperatura ambiente
Umidità dell'aria relativa

Condensa
  Eliminazione della condensa con misure idonee
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
 %5 - 95
Rete SmartWire-DT
Tipo di utenti
  Utente SmartWire-DT (slave)
Impostazione indirizzi
  automatico
Visualizzazione di stato
 LEDverde
Collegamenti
  Spina, a 8 poli
connettori
  SWD4-8SF2-5
Interfaccia bus di campo


Impostazione del baudrate
  automatico
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA0
Dissipazione per polo, in funzione della corrente
PvidW0
Dissipazione dell'apparecchio, in funzione della corrente
PvidW0
Dissipazione statica, indipendente dalla corrente
PvsW0.3
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-30
Temperatura ambiente di servizio max.
 °C70
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Number of contacts as change-over contact
  0
Number of contacts as normally open contact
  2
Number of contacts as normally closed contact
  2
Rated operation current Ie at AC-15, 230 V
 A0
Type of electric connection
  Flat plug-in connection
Model
  Top mounting
Mounting method
  Front fastening
Approvazioni
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  2324643
CSA Class No.  3211-07
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Dimensioni
Pulsante con elemento funzionale
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL04716004Z (AWA1160-2511) SmartWire-DT: RMQ-Titan

MN05006001Z (AWB2723-1613) SmartWire-DT, modulo



MN05006002Z (AWB2723-1617) SmartWire-DT, il sistema




Datasheet - PDF
