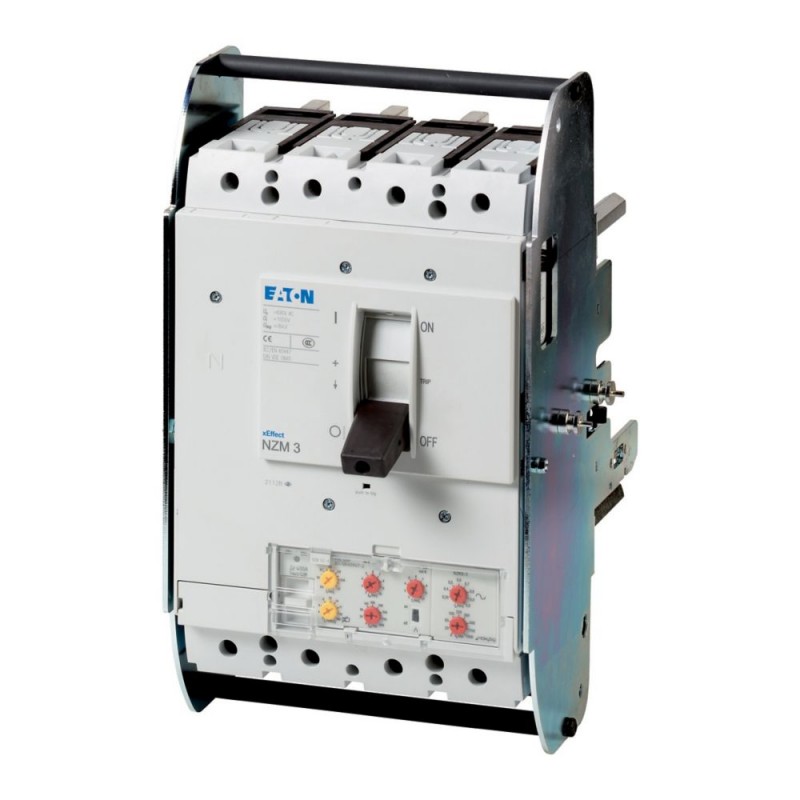

NZMS3-4-VE400/250-T-AVE 113605 EATON ELECTRIC interruttore selettivo, 4P, Iu: 400A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMS3-4-VE400/250-T-AVE 113605 EATON ELECTRIC interruttore selettivo, 4P, Iu: 400A

NZMS3-4-VE400/250-T-AVE

113605

EATON-MOELLER

interruttore selettivo, 4P, Iu: 400A

NZM automatico, 4P 400/250 A, protezione magnetica + protezione guasti

NZMS3-4-VE400/250-T-AVE. Interruttore automatico a 4 poli 400/250 A, tipo selettivo, protezione dai guasti a terra, dispositivo estraibile

Maggiori dettagli


Interruttori automatici con custodia modellata NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $4,423.97
Prezzo unitario: $4,423.97

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
113605
EAN
4015081131303
Lunghezza/profondità del prodotto
346 mm
Altezza prodotto
260 mm
Larghezza prodotto
230 mm
Peso prodotto
14.025 kg
Conformità
RoHS conform
Certificazione/i
IEC
IEC/EN 60947
Codice modello
NZMS3-4-VE400/250-T-AVE

Dati tecnici - elettrici

Tensione nominale
690 V - 690 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Corrente nominale del conduttore neutro
60% del conduttore di fase
250 A
Corrente nominale ammissibile di breve durata (t = 0,3 s)
3.3 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
3.3 kA
Valore nominale intensità di corrente
400 A
Impostazione corrente istantanea (Ii) - min
800 A
Impostazione corrente istantanea (Ii) - max
4400 A
Impostazione corrente di sovraccarico (Ir) - min
200 A
Impostazione corrente di sovraccarico (Ir) - max
400 A
Impostazione corrente ritardo corto (Isd) - min
800 A
Impostazione corrente ritardo corto (Isd) - max
4000 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
100 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
70 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
65 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
18 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
6 kA
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
220 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
154 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
143 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
80 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
50 kA
Tempo totale di interruzione al cortocircuito
< 10 ms
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
Numero di attivazioni all’ora - max
60
Tipo di maniglia
Leva a bilanciere
Categoria d'uso
A (IEC/EN 60947-2)
Categoria di sovratensione
III
Grado di inquinamento
3
Durata elettrica
2000 operazioni a 415 V CA-3
2000 operazioni a 400 V CA-3
1000 operazioni a 690 V CA-3
3000 operazioni a 690 V CA-1
5000 operazioni a 400 V CA-1
2000 operazioni a 415 V CA-1
Direzione alimentazione in ingresso
Secondo necessità

Dati tecnici - comunicazione

Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Corrente nominale del conduttore neutro
60% del conduttore di fase
250 A
Corrente nominale ammissibile di breve durata (t = 0,3 s)
3.3 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
3.3 kA
Valore nominale intensità di corrente
400 A
Impostazione corrente istantanea (Ii) - min
800 A
Impostazione corrente istantanea (Ii) - max
4400 A
Impostazione corrente di sovraccarico (Ir) - min
200 A
Impostazione corrente di sovraccarico (Ir) - max
400 A
Impostazione corrente ritardo corto (Isd) - min
800 A
Impostazione corrente ritardo corto (Isd) - max
4000 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
100 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
70 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
65 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
18 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
6 kA
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
220 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
154 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
143 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
80 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
50 kA
Tempo totale di interruzione al cortocircuito
< 10 ms
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
Numero di attivazioni all’ora - max
60
Tipo di maniglia
Leva a bilanciere
Categoria d'uso
A (IEC/EN 60947-2)
Categoria di sovratensione
III
Grado di inquinamento
3
Durata elettrica
2000 operazioni a 415 V CA-3
2000 operazioni a 400 V CA-3
1000 operazioni a 690 V CA-3
3000 operazioni a 690 V CA-1
5000 operazioni a 400 V CA-1
2000 operazioni a 415 V CA-1
Direzione alimentazione in ingresso
Secondo necessità

Dati tecnici - meccanici

Metodo di montaggio
apparecchio da incasso, tecnica a innesto
Estraibile
Grado di protezione
IP20 (grado di protezione base), nell'area dei comandi di funzionamento)
IP20
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e collegamento bandella)
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo VDE 0106 parte 100
Resistenza agli urti
20 g (semionda 20 ms)
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Posizione del collegamento per il circuito di corrente principale
dietro
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Durata meccanica
15000 operazioni
