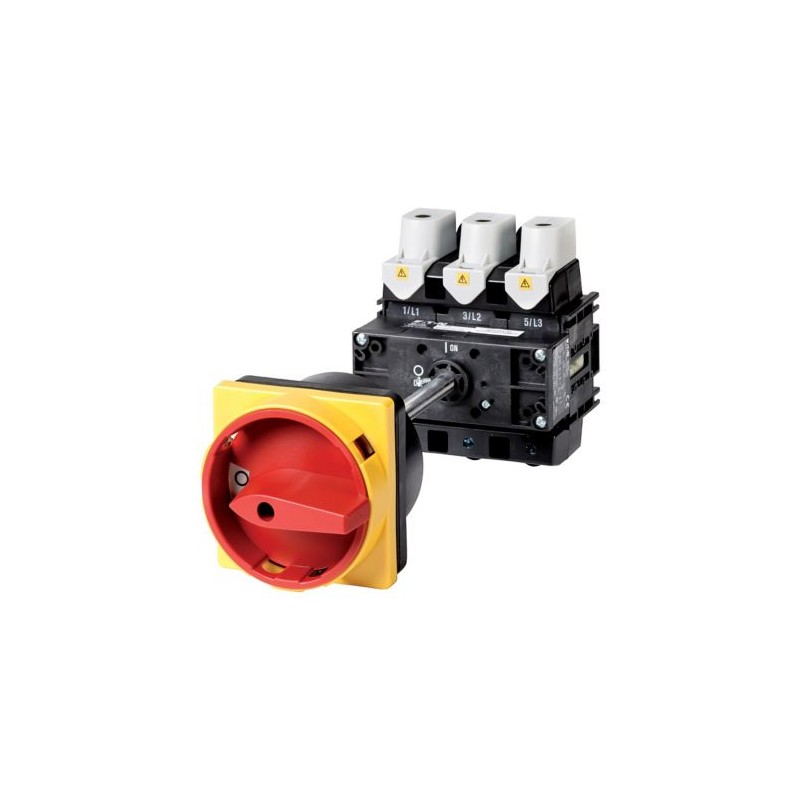

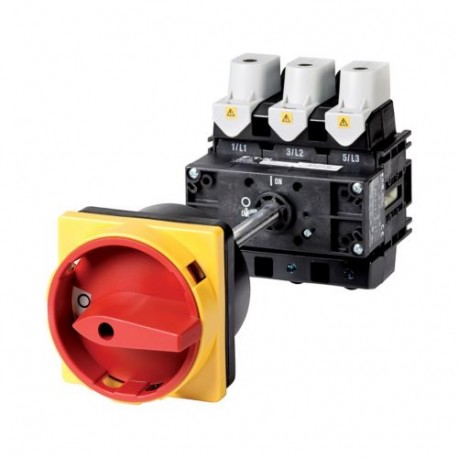

P5-160/V/SVB 280928 EATON ELECTRIC Interruttori generali, A 3 poli, 160 A, Funzione di arresto d'emergenza, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

P5-160/V/SVB 280928 EATON ELECTRIC Interruttori generali, A 3 poli, 160 A, Funzione di arresto d'emergenza, ..

P5-160/V/SVB

280928

EATON-MOELLER

Interruttori generali, A 3 poli, 160 A, Funzione di arresto d'emergenza, lucchettabile in posizione 0, a comando rinviato

Generale Interruttore 3 poli 160 A Montaggio inferiore a pannello Maniglia

Eaton Moeller® series P5 Interruttore generale, P5, 160 A, a comando rinviato, 3 poli, Funzione di arresto d'emergenza, con maniglia rotativa rossa e anello di blocco giallo, lucchettabile in posizione 0

Maggiori dettagli


apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $298.32
Prezzo unitario: $298.32

Quantità Prezzo
1+$298.32
2+$296.56
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series P5 Interruttore generale
Sigla catalogo
280928
EAN
4015082809287
Lunghezza/profondità del prodotto
115 mm
Altezza prodotto
150 mm
Larghezza prodotto
130 mm
Peso prodotto
1.343 kg
Certificazione/i
CSA
CSA File No.: 223805
UL Category Control No.: NLRV, NLRV7
CSA-C22.2 No. 94
CE
IEC/EN 60947-3
IEC/EN 60204
UL File No.: E36332
IEC/EN 60947
UL 508
CSA Class No.: 3211-05
CSA-C22.2 No. 14-05
UL
VDE 0660
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
P5-160/V/SVB

Specifiche del prodotto

Categoria prodotto
Interruttore generale
Caratteristiche
esecuzione come interruttore principale
esecuzione come dispositivo di arresto d’emergenza
esecuzione come interruttore di manutenzione/riparazione
Colore attuatore
Rosso
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Maniglia rotativa rossa e anello bloccante giallo
Massima frequenza di manovra
50 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Tensione nominale di tenuta ad impulso (Uimp)
8000 V AC
Corrente permanente nominale in AC-21, 400 V
160 A
Corrente permanente nominale in AC-23, 400 V
160 A
Corrente nominale ininterrotta (Iu)
160 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Potenza di commutazione a 400 V
55 kW
Tensione per coppia di contatti in serie
42 V
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz
55 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
3 kA, Contatti, 1 secondo
3 kA
Tipo collegamento elettrico del circuito principale
morsetto telaio
Posizione di montaggio
Secondo necessità
Tipo attuatore
azionamento rotativo di accoppiamento porta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
10 HP
Potenza motore assegnata a 115/120 V, 60 Hz, trifase
20 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
25 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
40 HP
Potenza motore assegnata a 277 V, 60 Hz, 1-fase
25 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
60 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
60 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
5 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
5 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
30 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
3
Metodo di montaggio
attacco posteriore
Grado di protezione
NEMA 12
Adatto per
Montaggio intermedio
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Impianto di blocco
lucchettabile in posizione 0
Funzioni
bloccabile
Funzione di arresto d'emergenza
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
5 mm AF, Chiave a testa esagonale, Vite terminale
Durata meccanica
100.000 operazioni
Carico nominale
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
Capacità morsetti
2 x 13 x 1,5 mm Numero di segmenti x larghezza x spessore, fascetta in rame
1 x 70 mm², Flessibile con puntalino DIN 46228
2 x 35 mm², con conduttore unico o a trefoli
2/0 AWG, flessibile
1 x 95 mm², con conduttore unico o a trefoli
3/0 AWG, conduttore rigido o flessibile con puntalino
1 x 13 x 3 mm Numero di segmenti x larghezza x spessore, fascetta in rame
2 x 25 mm², Flessibile con puntalino DIN 46228
Poteri d’interruzione (contatti principali, uso generico)
200 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
3
Numero di contatti in serie a DC-23A, 48 V
3
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
900 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
850 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
850 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
340 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
1050 A
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale cortocircuito (nominale di base)
10 kA, SCCR (UL/CSA)
400 A Classe RK1, fusibile max., SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault)
300 A, Classe J, fusibile max., SCCR (UL/CSA)
65 kA, SCCR (UL/CSA)
Classe di protezione da corto circuito
160 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
160 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
103 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
105 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
106 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
42 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
103 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
85 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
80 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
42 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
160 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
160 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
160 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
160 A
Corrente nominale di esercizio per dissipazione specifica (In)
160 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
30 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
55 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
75 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
37 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
45 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
45 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
37 kW
Coppia di serraggio
14 Nm, Morsetti a bullone
125 lb-in, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Capacità di interruzione nominale
10 HP a 120 V AC, monofase
20 HP a 120 V AC, trifase
25 HP a 240 V AC, monofase
25 HP a 277 V AC, monofase
40 HP a 240 V AC, trifase
60 HP a 480 V AC, trifase
60 HP a 600 V AC, trifase

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
P5-160/V/SVB 280928 ES_280928.pdf 2 Mbytes P5-160/V/SVB 280928 ES_280928.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
