> EATON - MOELLER>Ausili di controllo e segnalazione >M22S-WRLK3-*/* 217439 ELECTRIC Selettore luminoso, 3 posizioni indiv., permanente
Prodotto precedente Prodotto successivo

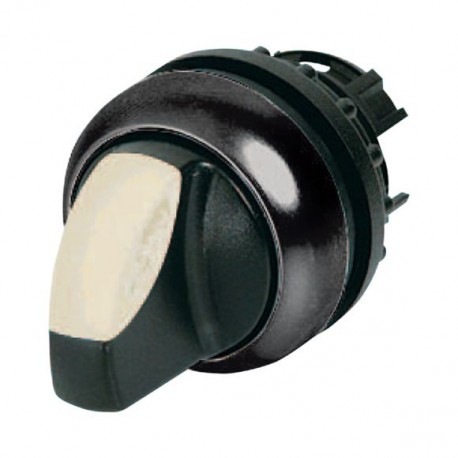

M22S-WRLK3-*/* 217439 EATON ELECTRIC Selettore luminoso, 3 posizioni indiv., permanente Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22S-WRLK3-*/* 217439 EATON ELECTRIC Selettore luminoso, 3 posizioni indiv., permanente

M22S-WRLK3-*/*

217439

-

EATON-MOELLER

Selettore luminoso, 3 posizioni indiv., permanente

Selettore leggero Maniglia corta; Personalizzabile; 3 posizioni; Anello nero

Eaton Moeller® series M22 Selettore luminoso, RMQ-Titan, con maniglia, selezionabile, 3 posizioni, selezionabile, selezionabile, Ghiera frontale colore nero

Maggiori dettagli


apparecchi elettrici a bassa tensione > Switch da quadro

Ausili di controllo e segnalazione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $17.95
Prezzo unitario: $17.95

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M22 Selettore luminoso
Sigla catalogo
217439
Lunghezza/profondità del prodotto
46 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.013 kg
Certificazione/i
CSA File No.: 012528
IEC/EN 60947
CSA Class No.: 3211-03
CSA
CSA-C22.2 No. 94-91
CE
IEC/EN 60947-5
VDE 0660
UL File No.: E29184
CSA-C22.2 No. 14-05
UL 508
UL Category Control No.: NKCR
UL
DNV
GL
LR
Codice modello
M22S-WRLK3-*/*

Features & Functions

Colore ghiera frontale
Nero
Materiale ghiera frontale
Termoplastico
Progettazione
Con maniglia
Comando tradizionale
Dotato di:
anello frontale
Funzioni
Funzione di blocco in posizione/ritorno, sostituibile con parti con codice M22-XC-Y

General

Grado di protezione
NEMA 4X, 13
Grado di protezione (lato anteriore)
IP66
Durata meccanica
100.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
2000 operazioni/h
Coppia di esercizio
0.3 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ-Titan
Dimensione
Front diameter: 29.7 mm
Adatto per
Illuminazione
Tipo
Selettore luminoso

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Communication

Collegamento con SmartWire-DT
Con collegamenti SWD-RMQ
Sì

Actuator

Colore attuatore
Nero
Funzione attuatore
Chiave estraibile in posizione selezionabile
funzione di commutazione con bloccaggio a scatto
Tipo attuatore
Attiva/disattiva
Numero di posizioni dell’interruttore
3

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
M22S-WRLK3-*/* - 217439 EN_289241.pdf 3 Mbytes M22S-WRLK3-*/* - 217439 EN_289241.pdf
