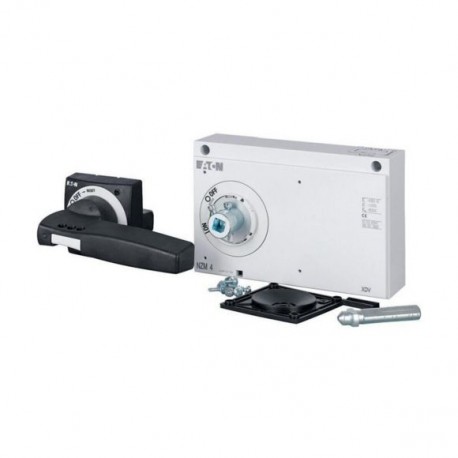

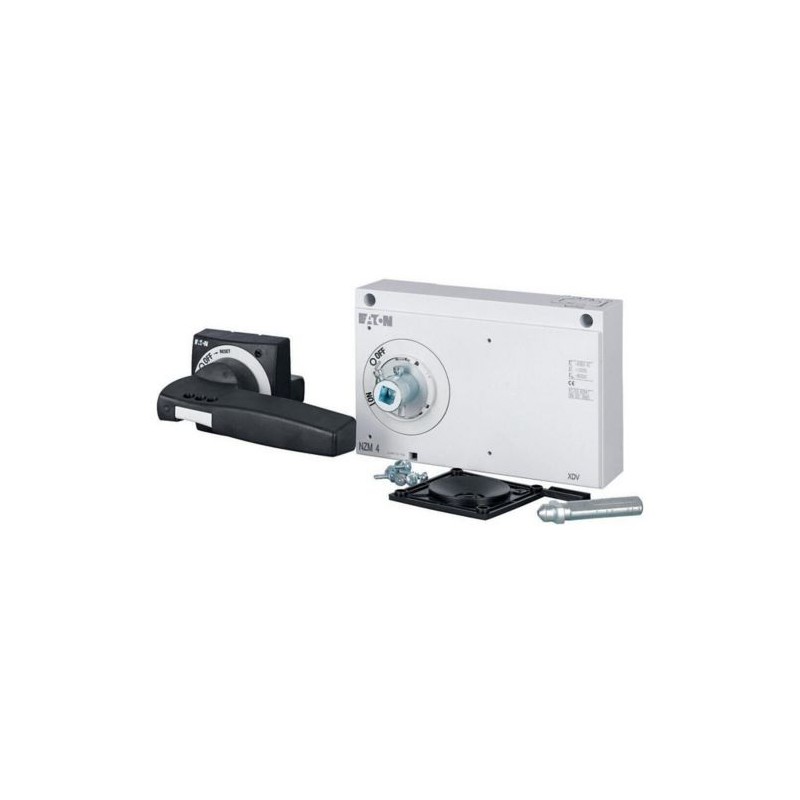

NZM4-XTVDV-0-NA 100678 EATON MOELLER Maniglia per comando rinviato e bloccoporta, nera, lucchettabile, grand.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XTVDV-0-NA 100678 EATON MOELLER Maniglia per comando rinviato e bloccoporta, nera, lucchettabile, grand..

NZM4-XTVDV-0-NA

100678

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Maniglia per comando rinviato e bloccoporta, nera, lucchettabile, grandezza 4

Maggiori dettagli


Interruttore Magnetotermico Interruttori Magnetotermici

Interruttori NZM e LZM (Accessori) - EATON - MOELLER

Maniglie rotative accoppiamento Door - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$161.51
2+$157.71
3+$155.84
4+$155.44
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
accessori
  Maniglia per comando rinviato e bloccoporta
Assortimento
  Accessori
Norma/Approvazione
  UL/CSA, IEC
Grandezza
  NZM4
Descrizione
  Maniglia per comando rinviato e bloccoporta per l'azionamento dell'interruttore attraverso la porta quadro elettrico chiusa
Funzione
  Standard, nero/grigio
Grado di protezione
  IP66
UL/CSA Type 4X, Type 12
Lucchettabilità
  lucchettabile su maniglia e interruttore con rispettivamente max. 3 lucchetti
con bloccoporta
Bloccoporta
  con OFF chiuso non escludibile
Apertura della porta solo dopo la rotazione attiva attraverso la posizione di 0
escludibile dall'esterno con cacciavite
Informazioni sulla progettazione
  Completo compreso comando rotativo e nottolino di accoppiamento
non in combinazione con interblocco meccanico
Per componenti estremamente stretti
Con albero di prolunga corto speciale
non in combinazione con leva supplementare NZM…-XDZ
Targhetta esterna per segnalazione pericolo/targhetta di identificazione inseribile
utilizzo con
  NZM4, N(S)4
Bloccabile a chiave
  singolo
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Lockable
  Yes
Colour
  Black
Suitable for emergency stop
  No
With axe
  No
Suitable for power circuit breaker
  Yes
Suitable for switch disconnector
  Yes
Approvazioni
Product Standards  UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.  E140305
UL Category Control No.  DIHS
CSA File No.  022086
CSA Class No.  1437-01
North America Certification  UL listed, CSA certified
Specially designed for North America  Rotary handle with additional 4th position, beyond OFF, to release door interlock.
Degree of Protection  IEC: IP66, UL/CSA Type 4X, 12
Dimensioni
Distanza minima della maniglia per comando rinviato e bloccoporta dal punto di rotazione della porta
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL01219003Z (AWA1230-2125) Maniglia per comando rinviato e bloccoporta (corta)


Datasheet - PDF
