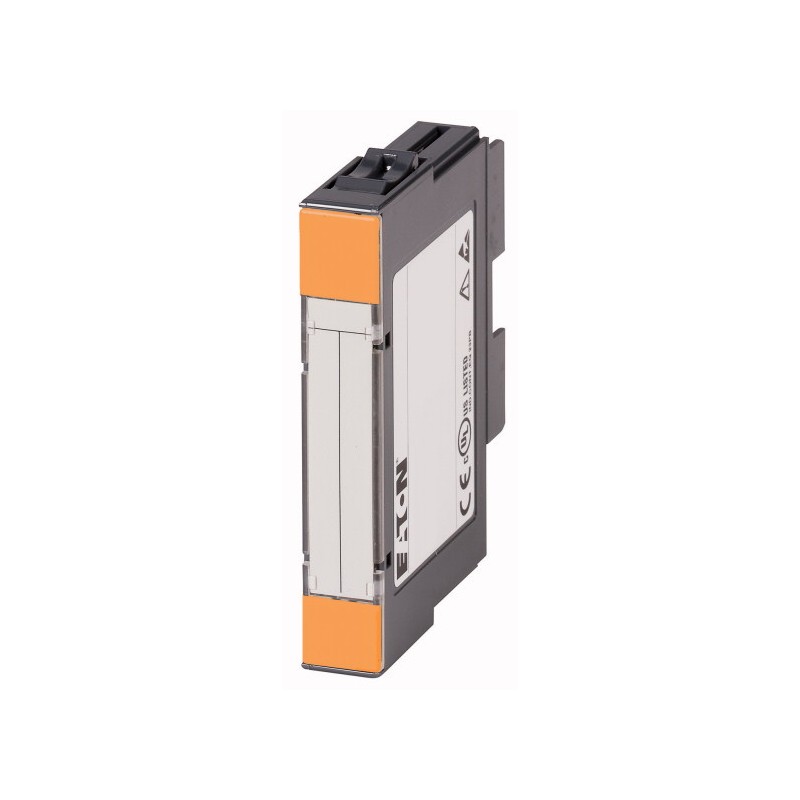

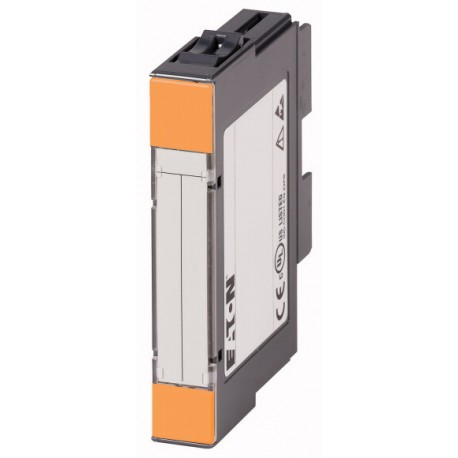

Conformità alle norme
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Sezionamento di potenziale
sì, attraverso fotoaccoppiatore
Temperatura ambienteTemperatura ambiente, in esercizio
0 - +55 °C
Temperatura ambienteMagazzinaggio, trasporto [ϑ]
-25 - +85 °C
Umidità dell'aria relativaumidità relativa
5 - 95 % (interno), livello RH-2, nessuna condensazione (ad una temperatura di magazzinaggio di 45°C)
Condizioni ambientali meccanicheGrado di protezione
IP20
Condizioni ambientali meccanicheGas nocivo
SO2: 10 (umidità rel. < 75 %, nessuna condensazione)
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione) ppm
Resistenza alle vibrazioni, condizioni operative
secondo IEC/EN 60068-2-6
Resistenza agli urti
secondo IEC 60068-2-27 g
Resistenza continuata agli urti (IEC/EN 60068-2-29)
secondo IEC/EN 60068-2-29
Ribaltamento e rovesciamento
secondo IEC 60068-2-31, caduta libera secondo IEC 60068-2-32
Compatibilità elettromagnetica (EMC)ESD [Scarica dei contatti / scarica in aria]
EN 61000-4-2 kV
Compatibilità elettromagnetica (EMC)Campi elettromagnetici [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilità elettromagnetica (EMC)Burst
EN 61100-4-4
Compatibilità elettromagnetica (EMC)Surge
EN 61100-4-5
Compatibilità elettromagnetica (EMC)Ammissione
EN 61100-4-6 V
Compatibilità elettromagnetica (EMC)Emissione di disturbi (irradiata, ad alta frequenza) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilità elettromagnetica (EMC)Variazioni di tensione/Interruzioni di tensione
EN 61131-2
Compatibilità elettromagnetica (EMC)Prova di tipo (Type Test)
secondo EN 61131-2
Altri dati tecnici (catalogo sfogliabile)
Moduli di ingresso analogici
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Sensori collegabili
carichi ohmici
carichi induttivi
carichi lampada
Moduli di basesenza collegamento C
a 4 conduttori
XN-S4x-SBBS
Moduli di uscita analogici
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Moduli di basesenza collegamento C
a 4 conduttori
XN-S4x-SBBS
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione (con corrente di carico = 0 mA) [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
sono collegabili
carichi ohmici
carichi induttivi
carichi lampada
Moduli di basecon collegamento C
a 4 conduttori
XN-S4x-SBCS
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Tensione di prova isolamento [Ui]
1780 V AC
Moduli di basesenza collegamento C
a 4 conduttori
XN-S4x-SBBS
Moduli di basecon collegamento C
a 4 conduttori
XN-S4x-SBCS
Tipo di contatto
2 contatti NC
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Tensione di prova isolamento [Ui]
1500, 500 V AC
sono collegabili
carichi ohmici
carichi induttivi
carichi lampada
Tensione di carico nominale
230 V AC/30 V DC
Corrente d'uscita per canale/230 V ACcorrente continuativa massima
2000 mA
Corrente d'uscita per canale/230 V ACcorrente continuativa massima carico ohmico
5 A
Corrente d'uscita per canale/230 V ACCorrente di carico minima
100 mA a ≧ 12 V DC mA
Fattore di contemporaneità [g]
100 %
Durata a 230 V ACa 5 A [Cicli]
> 0.1 x 106
Durata a 230 V ACa 0.5 A [Cicli]
> 1 x 106
Moduli di basesenza collegamento C
a 4 conduttori
XN-S4x-SBBS
Moduli di basecon collegamento C
a 4 conduttori
XN-S4x-SBCS
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
Tensione nominale attraverso morsetto di alimentazione [UL]
24 V DC
Assorbimento corrente nominale da morsetto di alimentazione [IL]
20 mA
Assorbimento corrente nominale da bus di modulo [IMB]
28 mA
