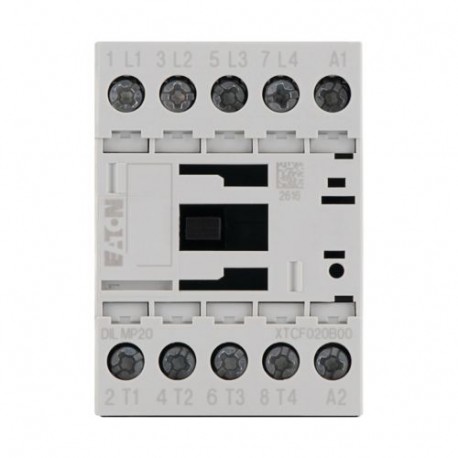

Conformità alle norme
IEC/EN 60947,VDE 0660, UL, CSA
Durata, meccanicaComando in corrente alternata [Manovre]
10 x 106
Durata, meccanicaComando in corrente continua [Manovre]
10 x 106
Frequenza di manovra, meccanicaComando in corrente alternata [Man/h]
5000
Frequenza di manovra, meccanicacomandato in DC [Man/h]
5000
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-3
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 40 °C
Temperatura ambienteStoccaggio
-40 - 80 °C
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti principaliContatti NA
10 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti ausiliariContatti NA
7 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti ausiliariContatti NC
5 g
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Lunghezza di spelatura
10 mm
Sezioni di collegamento conduttori principaliRigido
1 x (0.75 - 4)
2 x (0.75 - 2.5) mm2
Sezioni di collegamento conduttori principaliFlessibile con puntalino
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Sezioni di collegamento conduttori principaliA filo unico o a trefoli
18 - 14 AWG
Sezioni di collegamento conduttori principaliVite di collegamento
M3,5
Sezioni di collegamento conduttori principaliMomento di avviamento
1.2 Nm
Sezioni di collegamento conduttori principaliLunghezza di spelatura
10 mm
Sezioni di collegamento conduttori ausiliariRigido
1 x (0.75 - 4)
2 x (0.75 - 2.5) mm2
Sezioni di collegamento conduttori ausiliariFlessibile con puntalino
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Sezioni di collegamento conduttori ausiliariRigido o semirigido
18 - 14 AWG
Sezioni di collegamento conduttori ausiliariLunghezza di spelatura
10 mm
Sezioni di collegamento conduttori ausiliariVite di collegamento
M3.5
Sezioni di collegamento conduttori ausiliariMomento di avviamento
1.2 Nm
UtensileCircuito principaleCacciavite Pozidriv
2 Grandezza
UtensileCircuito principaleCacciavite a taglio
0.8 x 5.5
1 x 6 mm
UtensileCircuito ausiliarioCacciavite Pozidriv
2 Grandezza
UtensileCircuito ausiliarioCacciavite a taglio
0.8 x 5.5
1 x 6 mm
Tensione nominale di tenuta ad impulso [Uimp]
8000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V AC
Tensione nominale di impiego [Ue]
690 V AC
Sezionamento sicuro secondo EN 61140fra bobina e contatti
400 V AC
Sezionamento sicuro secondo EN 61140tra i contatti
400 V AC
Potere di chiusura (cos ϕ) [fino a 690 V]
144
secondo IEC/EN 60947 A
Potere di apertura220V 230V
120 A
Potere di apertura380 V 400 V
120 A
Potere di apertura500 V
100 A
Potere di apertura660 V 690 V
70 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “2”400 V [gG/gL 500 V]
20 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “2”690 V [gG/gL 690 V]
20 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “1”400 V [gG/gL 500 V]
35 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “1”690 V [gG/gL 690 V]
25 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 40 °C [Ith=Ie]
22 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 50 °C [Ith=Ie]
21 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 55 °C [Ith=Ie]
20.5 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 60 °C [Ith=Ie]
20 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hzin custodia [Ith]
18 A
AC-1Corrente nominale d'impiegoCorrente termica convenzionale 1 poloa giorno [Ith]
60 A
AC-1Corrente nominale d'impiegoCorrente termica convenzionale 1 poloin custodia [Ith]
54 A
AC-1Potenza nominale assorbita [P]220/230 V [P]
8 kW
AC-1Potenza nominale assorbita [P]240 V [P]
9 kW
AC-1Potenza nominale assorbita [P]380/400 V [P]
14 kW
AC-1Potenza nominale assorbita [P]415 V [P]
15 kW
AC-1Potenza nominale assorbita [P]440 V [P]
16 kW
AC-1Potenza nominale assorbita [P]500 V [P]
18 kW
AC-1Potenza nominale assorbita [P]690 V [P]
24 kW
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 HzNota
Alla temperatura ambiente massima ammissibile (aperto)
Testato anche in conformità con AC-3e.
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz220V 230V [Ie]
12 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz240 V [Ie]
12 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz380 V 400 V [Ie]
12 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz415 V [Ie]
12 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz440 V [Ie]
12 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz500 V [Ie]
10 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz660 V 690 V [Ie]
7 A
AC-3Potenza nominale assorbita [P]220 V 230 V [P]
3.5 kW
AC-3Potenza nominale assorbita [P]240 V [P]
4 kW
AC-3Potenza nominale assorbita [P]380 V 400 V [P]
5.5 kW
AC-3Potenza nominale assorbita [P]415 V [P]
7 kW
AC-3Potenza nominale assorbita [P]440 V [P]
7.5 kW
AC-3Potenza nominale assorbita [P]500 V [P]
7 kW
AC-3Potenza nominale assorbita [P]660 V 690 V [P]
6.5 kW
di condensatori trifase a giornoDC-160 V [Ie]
22 A
di condensatori trifase a giornoDC-1110 V [Ie]
22 A
di condensatori trifase a giornoDC-1220 V [Ie]
6 A
Dissipazioni termiche (3 poli)
a 3 polo, con Ith(60°)
3 W
Sicurezza di tensioneComando in AC 50 Hz [Eccitazione]
0.8 - 1.1 x Uc
Sicurezza di tensioneComando in AC 50/60 Hz
0.8 - 1.1 x Uc
Sicurezza di tensioneTensione di diseccitazione con comando AC [Disinserzione]
0.4 - 0.6 x Uc
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Inserzione]
24 VA
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Inserzione]
19 W
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Ritenuta]
4 VA
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Ritenuta]
1.4 W
Durata di inserzione
100 % durata di inserzione
Tempi di manovra al 100% UC(valori indicativi)Contatti principalicomandato in ACTempo di chiusura
15 - 21 ms
Tempi di manovra al 100% UC(valori indicativi)Contatti principalicomandato in ACTempo di apertura
9 - 18 ms
Tempi di manovra al 100% UC(valori indicativi)Massima corrente residua ammessa all'azionamento di A1 - A2 dal sistema elettronico (con segnale 0)
≦ 1 mA
Dati di potenza approvati
Potere d'interruzioneGeneral use
20 A
Short Circuit Current RatingBasic RatingSCCR
5 kA
Short Circuit Current RatingBasic Ratingmax. Fusibile
45 A
Short Circuit Current RatingBasic Ratingmax. CB
60 A
Short Circuit Current Rating480 V High FaultSCCR (Fusibile)
30 kA
Short Circuit Current Rating480 V High Faultmax. Fusibile
25 Class RK5 A
Short Circuit Current Rating600 V High FaultSCCR (Fusibile)
30 kA
Short Circuit Current Rating600 V High Faultmax. Fusibile
25 Class RK5 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)480V 60Hz trifase, 277V 60Hz monofase
20 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)600V 60Hz trifase, 347V 60Hz monofase
20 A
Special Purpose RatingsIncandescent Lamps (Tungsteno)480V 60Hz trifase, 277V 60Hz monofase
14 A
Special Purpose RatingsIncandescent Lamps (Tungsteno)600V 60Hz trifase, 347V 60Hz monofase
14 A
Special Purpose RatingsResistance Air Heating480V 60Hz trifase, 277V 60Hz monofase
20 A
Special Purpose RatingsResistance Air Heating600V 60Hz trifase, 347V 60Hz monofase
20 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 480V 60Hz trifase
60 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 480V 60Hz trifase
10 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 600V 60Hz trifase
60 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 600V 60Hz trifase
10 A
Special Purpose RatingsElevator Control600V 60Hz trifase
5 HP
Special Purpose RatingsElevator Control600V 60Hz trifase
6.1 A
