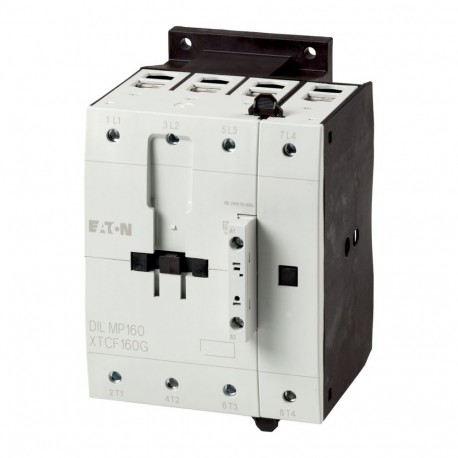

DILMP160(RDC24) 109920 EATON MOELLER Contattore di potenza, 4p, 160A/AC1 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILMP160(RDC24) 109920 EATON MOELLER Contattore di potenza, 4p, 160A/AC1

DILMP160(RDC24)

109920

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Contattore di potenza, 4p, 160A/AC1

Maggiori dettagli


Contatore Contattori

DIL Contattori - EATON - MOELLER

DILMP Contattori - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$227.81
2+$223.12
3+$223.09
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Contattori di potenza
Applicazione
  Contattore di potenza per utenza a 4 poli
Sotto gamma
  Contattori di potenza fino a 200 A, 4 poli
Categoria d'uso
  AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza
AC-3: Motori a gabbia: avviare, disinserire durante la corsa
Tipi di collegamento
  Morsetti a vite
Poli
  A 4 poli
Corrente nominale d'impiego

AC-1

corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a 40 °C
Ith =IeA160
a 50 °C
Ith =IeA150
a 60 °C
Ith =IeA138
Simbolo circuitale

utilizzabile per
  DILM150-XHI(A)(V)…
DILM1000-XHI(V)…
Tensione di comando
  RDC 24: 24 - 27 V DC
Tipo di corrente AC/DC
  Comando in corrente continua
Note
  Organi di contatto secondo EN 50012.
Circuito di protezione integrato nell'elettronica di comando
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947,VDE 0660, UL, CSA
Durata, meccanica

Comando in corrente alternata
Manovrex 10610
Comando in corrente continua
Manovrex 10610
Frequenza di manovra, meccanica

meccanica, comandato in AC
Man/h 3600
comandato in DC
Man/h 3600
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-3
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

a giorno
 °C-25 - +60
in custodia
 °C- 25 - 40
Stoccaggio
 °C-40 - 80
Posizione di montaggio

Posizione di montaggio

Resistenza agli urti (IEC/EN 60068-2-27)

Urto sinusoidale 10 ms

Contatti principali

Contatti NA
 g10
Contatti ausiliari

Contatti NA
 g7
Contatti NC
 g5
Grado di protezione
  IP00
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
  Protezione contro i contatti delle dita e del dorso della mano
Sezioni di collegamento conduttori principali

Flessibile con puntalino
 mm21 x (10 - 95)
2 x (10 - 70)
Flessibile
 mm21 x (16 - 120)
2 x (16 - 95)
Rigido o semirigido
 AWG8 - 3/0
Nastro
Numero lamelle x ampiezza x spessoremm2 x (6 x 16 x 0.8)
Sezioni di collegamento conduttori ausiliari

Rigido
 mm21 x (0.75 - 4)
2 x (0.75 - 4)
Flessibile con puntalino
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Rigido o semirigido
 AWG18 - 14
Vite di collegamento conduttore principale
  M10
Momento di avviamento
 Nm14
Vite di collegamento conduttore ausiliario
  M3.5
Momento di avviamento
 Nm1.2
Utensile

Circuito principale

Chiave a brugola
SWmm5
Circuito ausiliario

Cacciavite Pozidriv
 Grandezza2
Cacciavite a taglio
 mm0.8 x 5.5
1 x 6
Circuito principale
Tensione nominale di tenuta ad impulso
UimpV AC8000
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV AC690
Tensione nominale di impiego
UeV AC690
Sezionamento sicuro secondo EN 61140

fra bobina e contatti
 V AC440
tra i contatti
 V AC440
Potere di chiusura (cos ϕ)
fino a 690 VA1330
secondo IEC/EN 60947
Potere di apertura

220V 230V
 A950
380 V 400 V
 A950
500 V
 A950
660 V 690 V
 A750
Resistenza al corto circuito

Protezione contro cortocircuiti fusibile max

Tipo di assegnazione “2”

400 V
gG/gL 500 VA160
690 V
gG/gL 690 VA160
Tipo di assegnazione “1”

400 V
gG/gL 500 VA250
690 V
gG/gL 690 VA200
Tensione alternata
AC-1

Corrente nominale d'impiego

corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a giorno

a 40 °C
Ith =IeA160
a 50 °C
Ith =IeA150
a 60 °C
Ith =IeA138
in custodia
IthA128
Corrente termica convenzionale 1 polo

a giorno
IthA415
in custodia
IthA373
AC-3

Corrente nominale d'impiego

a giorno, 3 poli, 50 - 60 Hz

220V 230V
IeA95
240 V
IeA95
380 V 400 V
IeA95
415 V
IeA95
440 V
IeA95
500 V
IeA95
660 V 690 V
IeA80
Potenza nominale assorbita
PkW
220V 230V
PkW30
240 V
PkW33
380 V 400 V
PkW45
415 V
PkW57
440 V
PkW60
500 V
PkW70
660 V 690 V
PkW75
Tensione continua
di condensatori trifase a giorno

DC-1

60 V
IeA160
110 V
IeA160
220 V
IeA160
440 V
IeA10
DC-3

60 V
IeA160
110 V
IeA160
220 V
IeA160
440 V
IeA9
DC-5

60 V
IeA160
110 V
IeA160
220 V
IeA125
440 V
IeA8
Dissipazioni termiche (3 poli)
A 3 poli, con Ith
 W46
Impedenza per polo
 mΩ0.6
Sistema elettromagnetico
Sicurezza di tensione
 x Uc
Comando in AC 50 Hz
Eccitazionex Uc0.8 - 1.1
Comando in AC 50/60 Hz
 x Uc0.8 - 1.1
Tensione di diseccitazione con comando AC
Disinserzionex Uc0.4 - 0.6
Comando in DC
Inserzionex UcMin. ponte raddrizzatore a due semionde - 0.7 - 1.2
Tensione di diseccitazione con comando DC
Disinserzionex UcMin. ponte raddrizzatore a due semionde - 0.2 - 0.6
Assorbimento di potenza della bobina a freddo e 1,0 x Uc

Comando in AC 50/60 Hz
InserzioneVA180
Comando in AC 50/60 Hz
InserzioneW150
Comando in AC 50/60 Hz
RitenutaVA3.1
Comando in AC 50/60 Hz
RitenutaW2.1
Nota sul comando in continua
  Min. ponte raddrizzatore a due semionde
Comando in corrente continua
InserzioneW149
Comando in corrente continua
RitenutaW2,1
Durata di inserzione
  % durata di inserzione100
Tempi di manovra con 100 % Uc (valori indicativi)

Contatti principali

comandato in AC

Tempo di chiusura
 ms28 - 33
Tempo di apertura
 ms35 - 41
comandato in DC
 ms
Nota sul comando in continua
  Min. ponte raddrizzatore a due semionde
Tempo di chiusura
 ms35
Tempo di apertura
 ms30
Durata dell'arco
 ms15
Massima corrente residua ammessa all'azionamento di A1 - A2 dal sistema elettronico (con segnale 0)
 mA 1
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA160
Dissipazione per polo, in funzione della corrente
PvidW12.1
Dissipazione dell'apparecchio, in funzione della corrente
PvidW36.3
Dissipazione statica, indipendente dalla corrente
PvsW1.9
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C60
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Rated control supply voltage Us at AC 50HZ
 V0 - 0
Rated control supply voltage Us at AC 60HZ
 V0 - 0
Rated control supply voltage Us at DC
 V24 - 27
Voltage type for actuating
  DC
Rated operation current Ie at AC-1, 400 V
 A160
Rated operation current Ie at AC-3, 400 V
 A95
Rated operation power at AC-3, 400 V
 kW45
Rated operation current Ie at AC-4, 400 V
 A65
Rated operation power Ie at AC-4, 400 V
 kW33
Modular version
  No
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as normally closed contact
  0
Type of electrical connection of main circuit
  Screw connection
Number of normally closed contacts as main contact
  0
Number of main contacts as normally open contact
  4
Approvazioni
Product Standards  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29096
UL Category Control No.  NLDX
CSA File No.  012528
CSA Class No.  2411-03, 3211-04
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Curve caratteristiche
1: Moduli contatti ausiliari
2: Circuito di protezione
Caratteristica del servizio
Carico non o debolmente induttivo
Sollecitazione elettrica
Inserzione: 1 × corrente nominale d'impiego
Disinserzione: 1 × corrente nominale d'impiego
Categoria d'uso
100 % AC-1
Applicazioni tipiche
Riscaldamento elettrico
Dimensioni
Contattori
distanza laterale dalle parti collegate a terra: 10 mm
DILMP125
DILMP160
DILMP200
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL03407049Z (AWA2100-2356) Contattori di potenza a 4 poli


Datasheet - PDF

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione
Hai dubbi con l'acquisto?

Se avete domande di acquisto, è possibile visitare i seguenti link o e-mail

Attendere





* Campi obbligatori
