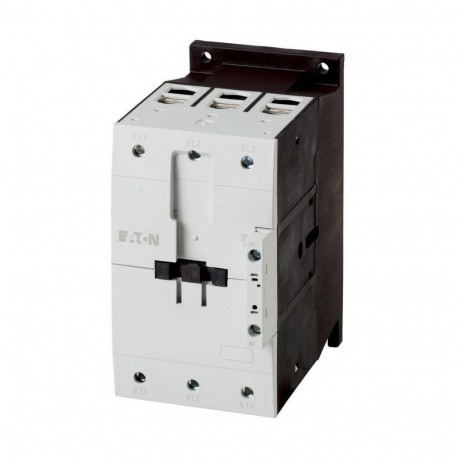

DILM170(RDC240) 107019 EATON MOELLER Contattore di potenza, 3p, 90kW/400V/AC3 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILM170(RDC240) 107019 EATON MOELLER Contattore di potenza, 3p, 90kW/400V/AC3

DILM170(RDC240)

107019

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Contattore di potenza, 3p, 90kW/400V/AC3

Maggiori dettagli


Contatore Contattori

DIL Contattori - EATON - MOELLER

DIL contattori fino a 170A - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$329.02
2+$326.16
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Contattori di potenza
Applicazione
  Contattore di potenza per motori
Sotto gamma
  Contattori di potenza fino a 170 A, 3 poli
Categoria d'uso
  AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza
AC-3: Motori a gabbia: avviare, disinserire durante la corsa
AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso
Nota
  Non adatto per motori della classe di efficienza IE3.
Tipi di collegamento
  Morsetti a vite
Poli
  a 3 poli
Corrente nominale d'impiego

AC-3

380 V 400 V
IeA170
AC-1

corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a giorno

a 40 °C
Ith =IeA225
in custodia
IthA166
Corrente termica convenzionale 1 polo

a giorno
IthA460
in custodia
IthA415
Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz

AC-3

220V 230V
PkW52
380 V 400 V
PkW90
660 V 690 V
PkW96
AC-4

220V 230V
PkW20
380 V 400 V
PkW33
660 V 690 V
PkW48
Simbolo circuitale

Note
  Organi di contatto secondo EN 50012.
Circuito di protezione integrato nell'elettronica di comando
Prestare attenzione alla durata elettrica.
Tipo di corrente AC/DC
  Comando in corrente continua
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947,VDE 0660, UL, CSA
Durata, meccanica

Comando in corrente alternata
Manovrex 10610
Comando in corrente continua
Manovrex 10610
Frequenza di manovra, meccanica

meccanica, comandato in AC
Man/h 3000
comandato in DC
Man/h 3000
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

a giorno
 °C-25 - +60
in custodia
 °C- 25 - 40
Stoccaggio
 °C-40 - 80
Posizione di montaggio

Resistenza agli urti (IEC/EN 60068-2-27)

Urto sinusoidale 10 ms

Contatti principali

Contatti NA
 g10
Contatti ausiliari

Contatti NA
 g7
Contatti NC
 g5
Resistenza agli urti (IEC/EN 60068-2-27) nel montaggio su tavolo

Urto sinusoidale 10 ms

Contatti principali

Contatto NA
 g10
Contatti ausiliari

Contatto NA
 g7
Contatto NC
 g5
Grado di protezione
  IP00
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
  Protezione contro i contatti delle dita e del dorso della mano
Peso

comandato in AC
 kg2
comandato in DC
 kg2.1
Sezioni di collegamento conduttori principali

Flessibile con puntalino
 mm21 x (10 - 95)
2 x (10 - 70)
Flessibile
 mm21 x (16 - 95)
2 x (16 - 70)
Rigido o semirigido
 AWG8…3/0
Nastro
Numero lamelle x ampiezza x spessoremm2 x (6 x 16 x 0.8)
Vite di collegamento conduttore principale
  M10
Momento di avviamento
 Nm14
Sezioni di collegamento conduttori ausiliari

Rigido
 mm21 x (0.75 - 4)
2 x (0.75 - 4)
Flessibile con puntalino
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Rigido o semirigido
 AWG18 - 14
Vite di collegamento conduttore ausiliario
  M3.5
Momento di avviamento
 Nm1.2
Utensile

Circuito principale

Chiave a brugola
SWmm5
Circuito ausiliario

Cacciavite Pozidriv
 Grandezza2
Cacciavite a taglio
 mm0.8 x 5.5
1 x 6
Circuito principale
Tensione nominale di tenuta ad impulso
UimpV AC8000
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV AC690
Tensione nominale di impiego
UeV AC690
Sezionamento sicuro secondo EN 61140

fra bobina e contatti
 V AC690
tra i contatti
 V AC690
Potere di chiusura (cos ϕ secondo IEC/EN 60947)


fino a 690 VA2100
Potere di apertura

220V 230V
 A1500
380 V 400 V
 A1500
500 V
 A1500
660 V 690 V
 A1320
Resistenza al corto circuito

Protezione contro cortocircuiti fusibile max

Tipo di assegnazione “2”

400 V
gG/gL 500 VA250
690 V
gG/gL 690 VA250
Tipo di assegnazione “1”

400 V
gG/gL 500 VA250
690 V
gG/gL 690 VA250
Tensione alternata
AC-1

Corrente nominale d'impiego

corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a giorno

a 40 °C
Ith =IeA225
a 50 °C
Ith =IeA200
a 55 °C
Ith =IeA190
a 60 °C
Ith =IeA185
in custodia
IthA166
Corrente termica convenzionale 1 polo

a giorno
IthA460
in custodia
IthA415
AC-3

Corrente nominale d'impiego

a giorno, 3 poli, 50 - 60 Hz

220V 230V
IeA170
240 V
IeA170
380 V 400 V
IeA170
415 V
IeA170
440 V
IeA170
500 V
IeA170
660 V 690 V
IeA100
380 V 400 V
IeA170
Potenza nominale assorbita
PkW
220V 230V
PkW52
240 V
PkW57
380 V 400 V
PkW90
415 V
PkW100
440 V
PkW105
500 V
PkW120
660 V 690 V
PkW96
AC-4

a giorno, 3 poli, 50 - 60 Hz

220V 230V
IeA65
240 V
IeA65
380 V 400 V
IeA65
415 V
IeA65
440 V
IeA65
500 V
IeA65
660 V 690 V
IeA50
Potenza nominale assorbita
PkW
220V 230V
PkW20
240 V
PkW22
380 V 400 V
PkW33
415 V
PkW39
440 V
PkW41
500 V
PkW47
660 V 690 V
PkW48
Tensione continua
di condensatori trifase a giorno

DC-1

60 V
IeA160
110 V
IeA160
220 V
IeA90
440 V
IeA4.5
DC-3

60 V
IeA160
110 V
IeA160
220 V
IeA40
440 V
IeA1
DC-5

60 V
IeA160
110 V
IeA160
220 V
IeA40
440 V
IeA1
Dissipazioni termiche (3 poli)
A 3 poli, con Ith
 W51.3
Dissipazioni termiche con Ie secondo AC-3/400 V
 W41.1
Impedenza per polo
 mΩ0.6
Sistema elettromagnetico
Sicurezza di tensione
 x Uc
comandato in AC
Eccitazionex Uc0.8 - 1.15
Tensione di diseccitazione con comando AC
Disinserzionex Uc0.25 - 0.6
Comando in DC
Inserzionex Uc0.7 - 1.2
Nota
  RDC 240 (Umin 200 V DC/Umax 240 V DC)
Esempio: Uc = 0.7 x Umin - 1.2 x Umax / Uc = 0.7 x 200 V - 1.2 x 240 V DC
Tensione di diseccitazione con comando DC
Disinserzionex Uc0.15 - 0.6
Nota
  ponte raddrizzatore a due semionde livellato al minimo o raddrizzatore AC
Assorbimento di potenza della bobina a freddo e 1,0 x Uc

50 Hz
InserzioneVA180
50 Hz
RitenutaVA3.1
50 Hz
RitenutaW2.1
60Hz
InserzioneVA170
60Hz
RitenutaVA3.1
60Hz
RitenutaW2.1
50/60 Hz
InserzioneVA170
170
50/60 Hz
RitenutaVA3.1
3.1
50/60 Hz
RitenutaW2.1
Comando in corrente continua
InserzioneW149
Comando in corrente continua
RitenutaW2,1
Durata di inserzione
  % durata di inserzione100
Tempi di manovra con 100 % Uc (valori indicativi)

Contatti principali

comandato in AC

Tempo di chiusura
 ms28 - 33
Tempo di apertura
 ms35 - 41
comandato in DC
 ms
Tempo di chiusura
 ms35
Tempo di apertura
 ms30
Durata dell'arco
 ms15
Massima corrente residua ammessa all'azionamento di A1 - A2 dal sistema elettronico (con segnale 0)
 mA 1
Durata, meccanica; bobina 50/60 Hz
 x 106durata meccanica a 50 Hz ca. 30% inferiore a quanto riportato in → Dati tecnici Generalità
Compatibilità elettromagnetica (EMC)
Interferenza emessa
  secondo EN 60947-1
Immunità ai disturbi
  secondo EN 60947-1
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA170
Dissipazione per polo, in funzione della corrente
PvidW13.7
Dissipazione dell'apparecchio, in funzione della corrente
PvidW41.1
Dissipazione statica, indipendente dalla corrente
PvsW1.9
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C60
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Rated control supply voltage Us at AC 50HZ
 V0 - 0
Rated control supply voltage Us at AC 60HZ
 V0 - 0
Rated control supply voltage Us at DC
 V200 - 240
Voltage type for actuating
  DC
Rated operation current Ie at AC-1, 400 V
 A225
Rated operation current Ie at AC-3, 400 V
 A170
Rated operation power at AC-3, 400 V
 kW90
Rated operation current Ie at AC-4, 400 V
 A65
Rated operation power Ie at AC-4, 400 V
 kW33
Modular version
  No
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as normally closed contact
  0
Type of electrical connection of main circuit
  Screw connection
Number of normally closed contacts as main contact
  0
Number of main contacts as normally open contact
  3
Approvazioni
Product Standards  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29096
UL Category Control No.  NLDX
CSA File No.  012528
CSA Class No.  2411-03, 3211-04
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Curve caratteristiche
1: Relè termici
2: Circuito di protezione
3: Moduli contatti ausiliari
laterale: 2 x DILM820-XHI(V)11-SI; 2 x DILM820-XHI(V)11-SA
laterale: 2 x DILM1000-XHI(V)11-SI; in custodia: 1 x DILM150-XHIA22
laterale: 2 x DILM1000-XHI(V)11-SI; in custodia: 1 x DILM150-XHIA11
laterale: 2 x DILM1000-XHI(V)11-SA; in custodia: 1 x DILM150-XHI (4 poli)
laterale: 2 x DILM1000-XHI(V)11-SA; in custodia: 1 x DILM150-XHI (a 2 poli)
Motori a gabbia
Caratteristica del servizio
Inserzione: da fermo:
Disinserzione: durante il funzionamento normale
Sollecitazione elettrica
Inserzione: fino a 6 x corrente nominale motore
Disinserzione: fino a 1 x corrente nominale motore
Categoria di utilizzazione
100 % AC-3
Applicazioni tipiche
Compressori
Ascensori
Miscelatori
Pompe
Scale mobili
Agitatori
Ventilatori
Nastri trasportatori
Centrifughe
Serrande
Elevatori a tazze
Impianti di climatizzazione
Comandi normali su macchine di lavorazione varie
Condizioni di manovra estreme
Motori a gabbia
Caratteristica del servizio
Comando ad impulso, frenatura a controcorrente, inversione
Sollecitazione elettrica
Inserzione: fino a 6 x corrente nominale motore
Disinserzione: fino a 6 x corrente nominale motore
Categoria di utilizzazione
100 % AC-4
Applicazioni tipiche
Macchine da stampa
Trafilatrici
Centrifughe
Azionamenti speciali su macchine utensili per lavorazioni varie
Dimensioni
Contattori con modulo contatti ausiliari
Distanza laterale dalle parti collegate a terra: 10 mm
DILM80…DILM170
DILMC80…DILMC150
DILMF80…DILMF150
Dati CAD
Ulteriori informazioni sul prodotto (link)
IL03407039Z (AWA2100-2286) Contattori di potenza


Datasheet - PDF

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione
Hai dubbi con l'acquisto?

Se avete domande di acquisto, è possibile visitare i seguenti link o e-mail

Attendere





* Campi obbligatori
