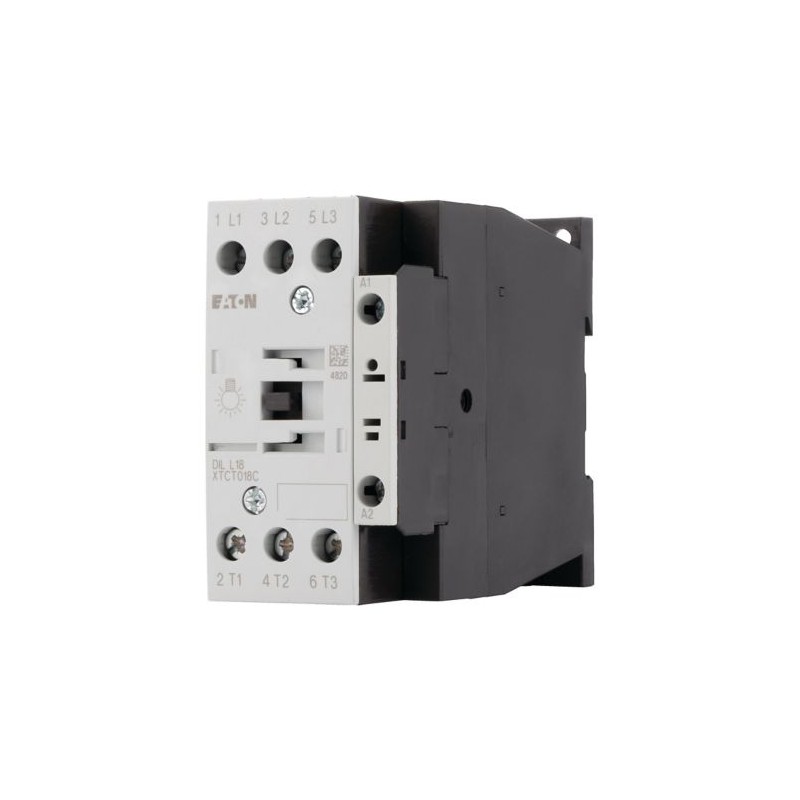

DILL18(24V50HZ) 104404 EATON MOELLER Contattore, 3p, 18A, per carico lampada (HQL) Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILL18(24V50HZ) 104404 EATON MOELLER Contattore, 3p, 18A, per carico lampada (HQL)

DILL18(24V50HZ)

104404

EATON - MOELLER

Disponibile

Invio oggi

Prodotto su richiesta, non accetta il ritorno.

Contattore, 3p, 18A, per carico lampada (HQL)

Maggiori dettagli


Contatore Contattori

DIL Contattori - EATON - MOELLER

DIL contattori fino a 170A - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+$46.77
3+$44.56
6+$43.50
8+$43.12
11+$42.80
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Come funziona

Come funziona questo?

1 Aggiungi i prodotti della vostra scelta al carrello
2 Inserisci i vostro dati di contatto e invia la richiesta
3 Riceverai una e-mail con un preventivo
4 Basta verificare il preventivo e aspettare il vostro ordine

Ci sono diverse opzioni per il pagamento
- Carta di credito
- Bonifico bancario
- PayPal


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Contattori lampade DILL
Applicazione
  Contattore per impianti di illuminazione
Categoria d'uso
  AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza
Corrente nominale d'impiego

AC-5a

220V 230V
IeA18
380 V 400 V
IeA18
AC-5b

220V 230V
IeA21
380 V 400 V
IeA21
AC-1

corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a giorno

a 40 °C
Ith =IeA40
Simbolo circuitale

Tensione di comando
  24 V 50 Hz
Dati tecnici
Generalità
Conformità alle norme
  IEC/EN 60947, VDE 0660, UL, CSA
Durata, meccanica

Comando in corrente alternata
Manovrex 1061
Frequenza di manovra, meccanica

meccanica, comandato in AC
Man/h 60
Massima frequenza di manovra
 Manovre/h
elettrica
Man/h 60
Idoneità ai climi
  Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente

a giorno
 °C-25 - +60
in custodia
 °C- 25 - 40
Stoccaggio
 °C-40 - 80
Posizione di montaggio

Resistenza agli urti (IEC/EN 60068-2-27)

Urto sinusoidale 10 ms

Resistenza agli urti
 g6.9
Grado di protezione
  IP00
Peso

comandato in AC
 kg0.42
Circuito principale
Tensione nominale di tenuta ad impulso
UimpV AC8000
Categoria di sovratensione/grado di inquinamento
  III/3
Tensione nominale di isolamento
UiV AC690
Tensione nominale di impiego
UeV AC690
Potere di chiusura
 A350
Potere di apertura
380/400 VA250
Durata elettrica
Manovre 10000
Protezione contro cortocircuiti fusibile max

400 V
gG/gL 500 VA100
Tensione alternata
AC-1

Corrente nominale d'impiego

corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz

a giorno

a 40 °C
Ith =IeA40
a 60 °C
Ith =IeA35
Esercizio AC-5a

220V 230V
IeA18
380 V 400 V
IeA18
Esercizio AC-5b

220V 230V
IeA21
380 V 400 V
IeA21
380 V 400 V
IeA21
carichi lampada

Lampade a incandescenza
 A21
Lampade a luce mista
 A16
Carico lampada al neon 10 x 58 W a 230/240 V AC

Collegamento convenzionale induttanza-starter
 A26
Circuido Duo
 A26
Alimentatori elettronici
 A18
Lampade ad alta pressione al vapore di mercurio
 A18
Lampade alogene ai vapori metallici
 A18
Lampade ad alta pressione al vapore di sodio
 A18
Lampade a bassa pressione al vapore di sodio
 A10
Max. capacità di compensazione ammessa
 µF470
Altri dati tecnici
come Contattore
DIL M25
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
InA21
Dissipazione per polo, in funzione della corrente
PvidW1
Dissipazione dell'apparecchio, in funzione della corrente
PvidW3
Dissipazione statica, indipendente dalla corrente
PvsW2.1
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-25
Temperatura ambiente di servizio max.
 °C60
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Rated control supply voltage Us at AC 50HZ
 V24 - 24
Rated control supply voltage Us at AC 60HZ
 V0 - 0
Rated control supply voltage Us at DC
 V0 - 0
Voltage type for actuating
  AC
Rated operation current Ie at AC-1, 400 V
 A18
Rated operation current Ie at AC-3, 400 V
 A0
Rated operation power at AC-3, 400 V
 kW0
Rated operation current Ie at AC-4, 400 V
 A0
Rated operation power Ie at AC-4, 400 V
 kW0
Modular version
  No
Number of auxiliary contacts as normally open contact
  0
Number of auxiliary contacts as normally closed contact
  0
Type of electrical connection of main circuit
  Screw connection
Number of normally closed contacts as main contact
  0
Number of main contacts as normally open contact
  3
Approvazioni
Product Standards  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29096
UL Category Control No.  NLDX
CSA File No.  012528
CSA Class No.  3211-04
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Dimensioni
Distanza laterale dalle parti collegate a terra: 6 mm
