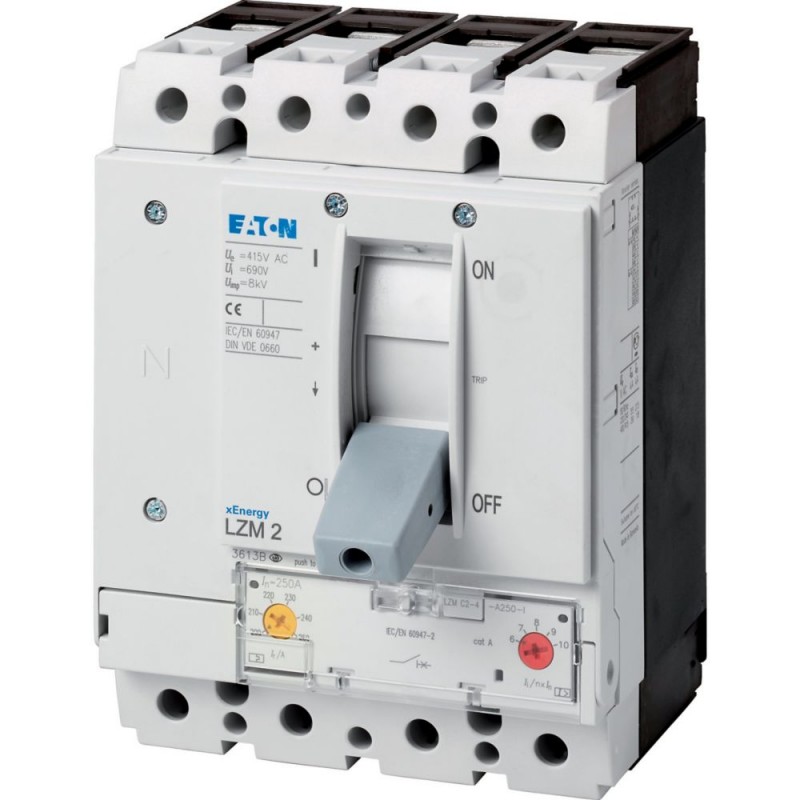

Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
Tipo di telaio dell'interruttore automatico di potenza
Caratteristiche
azionamento a motore opzionale
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Metodo di montaggio
montaggio su guida a DIN opzionale
apparecchio da incasso, tecnica a installazione fissa
Fisso
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Dissipazione apparecchiature, dipendente da corrente
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
Numero di contatti ausiliari (contatti di commutazione)
Numero di contatti ausiliari (contatti normalmente chiusi)
Numero di contatti ausiliari (contatti normalmente aperti)
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
Nell'area dei dispositivi HMI IP20 (tipo di protezione base)
IP20
Direzione alimentazione in ingresso
Tipo collegamento elettrico del circuito principale
Corrente nominale del conduttore neutro
200% del conduttore di fase
Categoria di sovratensione
Corrente nominale di esercizio
300 A (380/400 V AC-1, capacità di chiusura e apertura)
250 A (660-690 V AC-3, capacità di chiusura e apertura)
250 A (690 V AC-1, capacità di chiusura e apertura)
250 A (415 V AC-3, capacità di chiusura e apertura)
300 A (415 V AC-1, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
IP10 (morsetto a tunnel)
Capacità morsetti (conduttore in rame)
Max. 10 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Durata elettrica
10.000 operazioni a 400 V CA-1
7500 operazioni a 690 V CA-1
5000 operazioni a 690 V CA-3
6500 operazioni a 415 V CA-3
10.000 operazioni a 415 V CA-1
Funzioni
Protezione cavi e impianti
Posizione del collegamento per il circuito di corrente principale
Corrente nominale di esercizio per dissipazione specifica (In)
Sistema di sgancio
Sganciatore magnetotermico
Tempo totale di interruzione al cortocircuito
Impostazione sganciatore per cortocircuito istantaneo - max
Impostazione sgancio in cortocircuito istantaneo - min
Capacità morsetti (cavo di comando)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 1,5 mm² (2x)
Capacità morsetti (busbar in rame)
Max. 20 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Min. 16 mm x 5 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
4 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
4 mm² - 16 mm² (2x) sul morsetto a mantello
4 mm² - 16 mm² (1x) sul morsetto a mantello
4 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 185 mm² (1x) sul morsetto a tunnel
Impostazione corrente ritardo corto (Isd) - max
Impostazione corrente ritardo corto (Isd) - min
Impostazione corrente istantanea (Ii) - max
Impostazione corrente istantanea (Ii) - min
Numero di attivazioni all’ora - max
Impostazione corrente di sovraccarico (Ir) - max
Impostazione corrente di sovraccarico (Ir) - min
Impostazione corrente di sovraccarico (Ir)
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
Tensione nominale di isolamento (Ui)
