Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
20 (durata dell'urto 20 ms) g
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Posizione di montaggio
Verticale e ruotato di 90° in ogni direzione |
| con modulo di protezione differenziale XFI: |
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione |
con dispositivo rimovibile: |
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra |
con dispositivo estraibile: |
- NZM3, N3: verticale, 90° destra/sinistra |
- NZM4, N4: verticale |
con comando a distanza: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione |
Senso di alimentazione
A piacere
Grado di protezioneApparecchio
nel campo degli elementi di comando: IP20 (grado di protezione base)
Grado di protezioneCustodia
con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
Grado di protezioneMorsetti di collegamento
Morsetto a tunnel: IP10
Separatore di fase e morsetto per bandelle: IP00
Altri dati tecnici (catalogo sfogliabile)

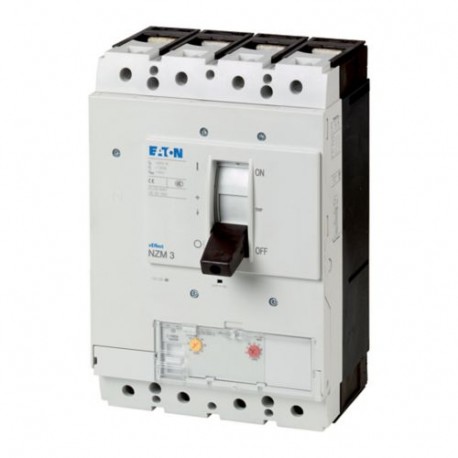

Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta [In= Iu]
630 A
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale di impiego [Ue]
690 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Impiego in reti senza messa a terra
≦ 690 V
Potere nominale di chiusura sotto corto circuito [Icm]240 V [Icm]
330 kA
Potere nominale di chiusura sotto corto circuito [Icm]400/415 V [Icm]
330 kA
Potere nominale di chiusura sotto corto circuito [Icm]440 V 50/60 Hz [Icm]
286 kA
Potere nominale di chiusura sotto corto circuito [Icm]525 V 50/60 Hz [Icm]
143 kA
Potere nominale di chiusura sotto corto circuito [Icm]690 V 50/60 Hz [Icm]
74 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]240 V, 50/60 Hz [Icu]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V, 50/60 Hz [Icu]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]440 V, 50/60 Hz [Icu]
130 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]525 V, 50/60 Hz [Icu]
65 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]690 V, 50/60 Hz [Icu]
35 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]240 V, 50/60 Hz [Ics]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]400/415 V, 50/60 Hz [Ics]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]440 V 50/60 Hz [Ics]
130 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]525 V, 50/60 Hz [Ics]
33 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]690 V 50/60 Hz [Ics]
9 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]
Massima sicurezza, quando la corrente di corto circuito prevista nel punto di installazione supera il potere di interruzione dell'interruttore automatico di potenza.
Corrente nominale di breve durata ammissibilet = 0,3 s [Icw]
3.3 kA
Corrente nominale di breve durata ammissibilet = 1 s [Icw]
3.3 kA
Categoria d'uso secondo IEC/EN 60947-2
A
Durata, meccanica (scatto max. 50% da parte dello sganciatore A/U) [Manovre]
15000
Durata, elettricaAC-1400 V 50/60 Hz [Manovre]
5000
Durata, elettricaAC-1415 V 50/60 Hz [Manovre]
5000
Durata, elettricaAC-1690 V, 50/60 Hz [Manovre]
3000
Durata, elettricaAC-3400 V 50/60 Hz [Manovre]
2000
Durata, elettricaAC-3415 V 50/60 Hz [Manovre]
2000
Durata, elettricaAC-3690 V, 50/60 Hz [Manovre]
2000
Durata, elettricaMax. frequenza di manovra [man/h]
60 man/h
Tempo totale di interruzione al cortocircuito
< 10 ms
Dotazione standard
collegamento a vite
Accessori opzionali
Morsetti a mantello
Morsetti a tunnel
Attacchi posteriori
Cavo circolare CuMorsetto a mantelloRigido
2 x 16 mm2
Cavo circolare CuMorsetto a mantelloFlessibile
1 x (35 - 240)
2 x (25-120) mm2
Cavo circolare CuMorsetto a tunnelRigido
1 x 16 mm2
Cavo circolare CuMorsetto a tunnelflessibile1 foro
1 x (16-185) mm2
Cavo circolare CuMorsetto a tunnelflessibileForo doppio
2 x (50 - 240) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x 16 mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 240)
2 x (25 - 240) mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate
2 x 300 mm2
Conduttore circolare AIMorsetto a tunnelrigido
1 x 16 mm2
Conduttore circolare AIMorsetto a tunnelflessibileflessibile
1 x (25 - 185)2)mm2
Conduttore circolare AIMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
Conduttore circolare AIMorsetto a tunnelflessibile
2)In base alla casa produttrice dei cavi, collegabile fino a 240 mm²
Conduttore circolare AICollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x (10 - 16) mm2
Conduttore circolare AICollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 120)
2 x (25 - 120) mm2
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
6 x 16 x 0,8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2 x) 10 x 50 x 1.0 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
20 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
30 x 10
+ 30 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [max.]
2 x (10 x 50) mm
Cavi di comando
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
