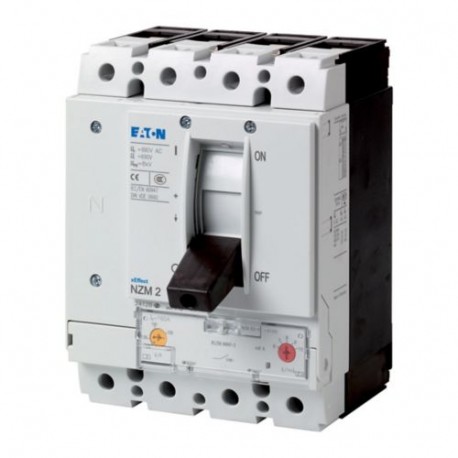

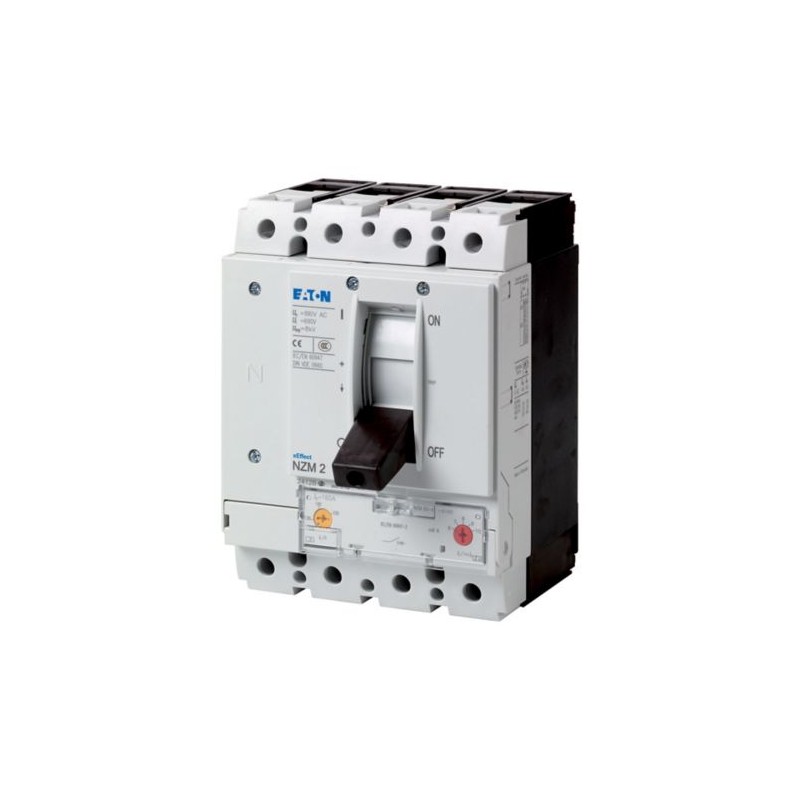

NZMB2-4-A125 265847 EATON ELECTRIC Interruttore automatico di potenza, 4p, 125A
NZMB2-4-A125
265847
EATON-MOELLER
Interruttore automatico di potenza, 4p, 125A
apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Interruttore automatico di potenza, 4p, 125A
Interruttore automatico di potenza, secondo IEC/EN60947-2, con collegamenti a vite, montaggio a vite, ui 690V, grado di protezione IP20, protetto contro i contatti con le dita secondo VDE 0106 T. 100, sganciatore termico regolabile Ir = 0.8 – 1 × In, sganciatore magnetico regolabile Ii = 6 – 10 × In e sganciatore magnetico regolato in modo fisso Ii come limitatore, accessori disponibili: moduli contatti ausiliari, sganciatore di tensione, modulo di comando a distanza, accessori per il montaggio, tecnica di collegamento
Programma di fornitura
Tecnica di installazione
Montaggio fisso
Descrizione
L'impostazione del valore di taratura nel conduttore neutro avviene in modo sincronizzato rispetto al valore di taratura Ir dei conduttori di fase.
Dotazione standard
collegamento a vite
Potere d'interruzione
400/415 V 50 Hz [Icu]
25 kA
Corrente nominale = corrente nominale ininterrotta [In= Iu]
Corrente nominale = corrente nominale ininterrotta [In= Iu]
125 A
Conduttore di neutro [% del conduttore di fase]
100 %
Campo di taratura
Sganciatore termico
[Ir]
[Ir]100 - 125 A
Sganciatore termicoConduttore di fase[Ir]
[Ir]100 - 125 A
Sganciatore magnetico
[Irm]senza ritardo
[Ii= Inx …]
[Irm]senza ritardo[Ii= Inx …]6 - 10
Sganciatore magnetico[Irm]
[Irm]750 - 1250 A
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta [In= Iu]
125 A
Impiego in reti senza messa a terra
≦ 440 V
Potere d'interruzione
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V, 50/60 Hz [Icu]
25 kA
Sezioni di collegamento
Dotazione standard
collegamento a vite
Cavo circolare CuMorsetto a mantelloRigido
1 x (4 - 16)
2 x (4 - 16) mm2
2 x (4 - 16) mm2
Cavo circolare CuMorsetto a mantelloFlessibile
1 x (25 - 185)
2 x (25 - 70) mm2
2 x (25 - 70) mm2
Cavo circolare CuMorsetto a tunnelRigido
1 x 16 mm2
Cavo circolare CuMorsetto a tunnelflessibile1 foro
1 x (25-185) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x (4 - 16)
2 x (4 - 16) mm2
2 x (4 - 16) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 185)
2 x (25 - 70) mm2
2 x (25 - 70) mm2
Conduttore circolare AIMorsetto a tunnelrigido
1 x 16 mm2
Conduttore circolare AIMorsetto a tunnelflessibileflessibile
1 x (25 - 185) mm2
Conduttore circolare AICollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x (10 - 16)
2 x (10 - 16) mm2
2 x (10 - 16) mm2
Conduttore circolare AICollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 50)
2 x (25 - 50) mm2
2 x (25 - 50) mm2
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
2 x 9 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
10 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
2 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 16 x 0,8 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M8
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
16 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
20 x 5 mm
Cavi di comando
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
2 x (0.75 - 1.5) mm2
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
27.61 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Interuttore di protezione per trasformatori e motori (EC000228)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttore di potenza per trasf., generat. e protez. impianti (ecl@ss13-27-37-04-09 [AJZ716018])
Corrente nominale permanente Iu
125 A
Tensione nominale
440 - 440 V
Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz
25 kA
Intervallo di regolazione sganciatore di sovraccarico
100 - 125 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve
0 - 0 A
Intervallo di regolazione dell’attivatore di corto circuito non ritardato
6 - 10 A
Potenza dissipata
27.6 W
Tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
Protezione dalle dispersioni a terra integrata
No
Tipo di collegamento circuito elettrico principale
Raccordo a vite
Adatto per montaggio su guida a cappello
No
Montaggio su guida a DIN opzionale
Si
Numero di contatti ausiliari, normalmente chiusi
0
Numero di contatti ausiliari, normalmente aperto
0
Numero di contatti ausiliari, di scambio
0
Segnalatore di intervento presente
No
Con sganciatore di minima tensione integrato
No
Numero di poli
4
Posizione del collegamento per circuito elettrico principale
Davanti
Tipologia di azionamento
Levetta singola
Apparecchio completo con unità di sicurezza
Si
Azionamento a motore integrato
No
Azionamento a motore opzionale
Si
Grado di protezione (IP)
IP20
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| NZMB2-4-A125 265847 IT_265847.pdf | 119 Kbytes |
 |
