Agrandir l'image

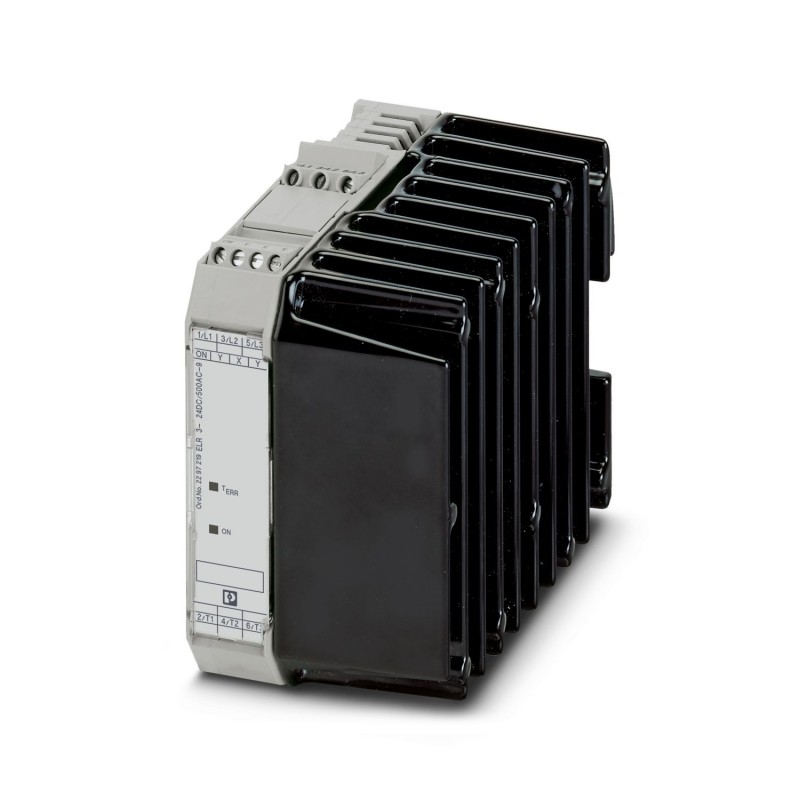

ELR 3- 24DC/500AC- 9 2297219 PHOENIX CONTACT Contacteur à semi-conducteurs
ELR 3- 24DC/500AC- 9
2297219
PHOENIX_CONTACT
Contacteur à semi-conducteurs
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2297219 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 43 (C-5-2017) |
| GTIN | 4046356175579 |
| Poids par pièce (hors emballage) | 0,694 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
| Largeur | 67,5 mm |
|---|---|
| Hauteur | 99 mm |
| Profondeur | 114,5 mm |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Indice de protection | IP20 |
Données d’entrée
| Dénomination entrée | Entrée de commande droite/gauche |
|---|---|
| Tension de commande assignée UC | 24 V DC |
| Plage de tension de commande | 19,2 V DC ... 30 V DC |
| Plage de tension par rapport à UC | 0,8 ... 1,25 |
| Courant de commande assigné IC | 8,3 mA |
| Seuil d'enclenchement | 9,6 V (Signal « 0 ») |
| 19,2 V (Signal « 1 ») | |
| Circuit de protection | Protection contre inversions de polarité Diode zéner bidirectionnelle |
| Protection antisurtension | |
| Affichage d'état | LED jaune |
| Affichage des défauts | LED rouge |
Données de sortie Sortie de charge
| Dénomination sortie | Sortie AC |
|---|---|
| Tension de service assignée Ue | 500 V AC |
| Plage de tension de service | 48 V AC ... 575 V AC |
| Plage de courant de charge | 100 mA ... 9 A (voir derating) |
| Courant de service assigné pour AC-51 | 9 A |
| Courant de service assigné pour AC-53a | 9 A |
| Courant de fuite | 6 mA |
| Tension résiduelle | < 1,5 V |
| Courant de choc | 300 A (t = 10 ms) |
| Dénomination de la protection | élément RCV |
Généralités
| Tension d'essai entrée/sortie | 5 kVeff |
|---|---|
| Fréquence de commutation | ≤ 10 Hz |
| Emplacement pour le montage | verticalement (profilé horizontal) |
| Conseils pour le montage | juxtaposable à intervalles de 20 mm |
| Mode de fonctionnement | 100 % ED |
| Dénomination connexion | Circuit de commande |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Dénomination connexion | Circuit de puissance |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
Données UL
| SCCR | 5 kA (20 A RK5 (standard fault) fuse) |
|---|---|
| FLA | 2 A (at 500 V, AC Resistance) |
| 2 A (at 500 V, AC General USE) | |
| 2 A (at 500 V, AC Resistance Air Heating) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2297219-ELR 3- 24DC/500AC- 9 | 118 Kbytes |
|
