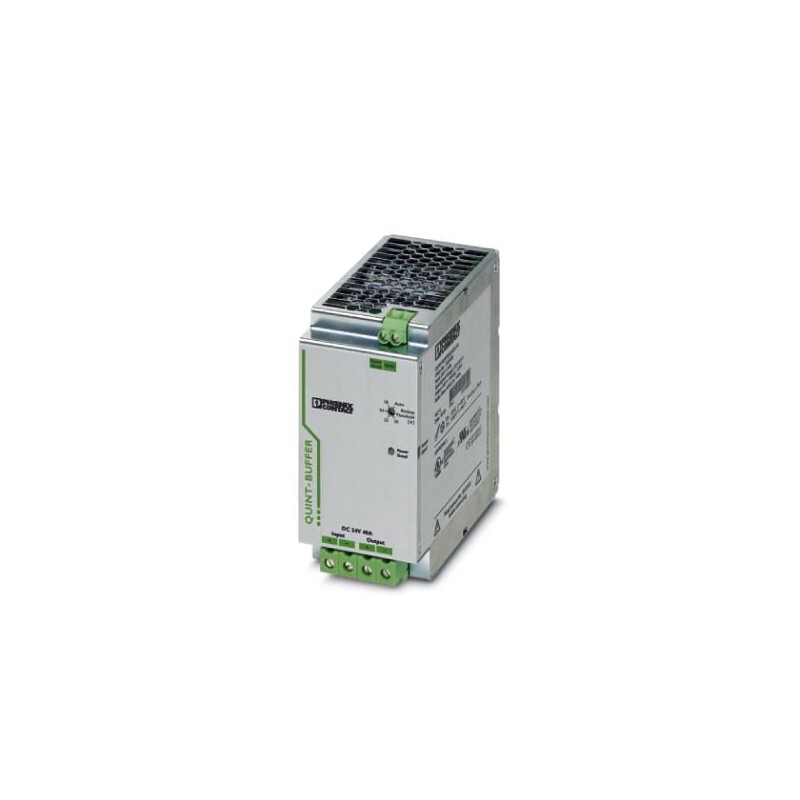

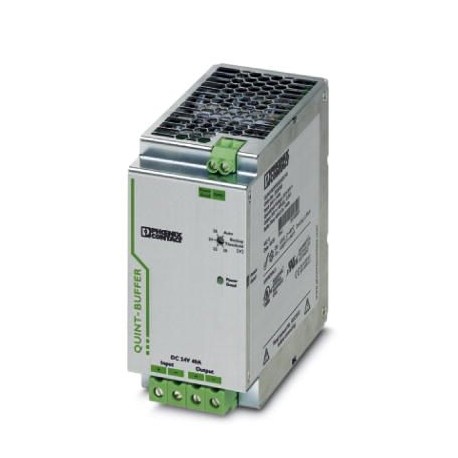

QUINT-BUFFER/24DC/24DC/40 2320393 PHOENIX CONTACT Module tampon
QUINT-BUFFER/24DC/24DC/40
2320393
PHOENIX_CONTACT
Module tampon
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2320393 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 235 (C-6-2015) |
| GTIN | 4046356554114 |
| Poids par pièce (hors emballage) | 1,100 KGM |
| Numéro du tarif douanier | 85049091 |
| Pays d'origine | CN (Chine) |
Cotes
| Largeur | 64 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur en cas de montage alternatif | 122 mm |
| Hauteur en cas de montage alternatif | 130 mm |
| Profondeur en cas de montage alternatif | 67 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
| Hauteur d'installation | 2000 m |
Données d’entrée
| Tension d'entrée | 24 V DC |
|---|---|
| Plage de tension d'entrée | 18 V DC ... 30 V DC |
| Consommation de courant (maximale) | 45 A (Courant de passage) |
| Consommation de courant (marche à vide) | 0,1 A (marche à vide) |
| Consommation de courant (pendant la charge) | 0,7 A (charge) |
| Seuil de commutation fixe | < 20 V DC (< 22 V; < 24 V; < 26 V) |
| Seuil de commutation variable | (UIN- 1 V) / 0,1 s |
Données de sortie (fonctionnement sur secteur 24 V DC)
| Tension de sortie nominale | 24 V DC |
|---|---|
| Plage de tension de sortie (dépend de la tension d'entrée) | 18 V DC ... 30,5 V DC |
| Courant nominal de sortie (IN) | 40 A |
| POWER BOOST (IBoost) | |
| Selective Fuse Breaking (ISFB) |
Données de sortie (fonctionnement sur pile 24 V DC)
| Tension de sortie nominale | 24 V DC |
|---|---|
| Plage de tension de sortie (dépend de la tension d'entrée) | 19,2 V DC ... 27,6 V DC |
| Courant nominal de sortie (IN) | 40 A |
| POWER BOOST (IBoost) | |
| Selective Fuse Breaking (ISFB) |
Données de sortie générales
| Rendement | > 99 % (Alimentation secteur, pour accumulateur d'énergie chargé) |
|---|
Généralités
| Technologie IQ | non |
|---|---|
| Poids net | 1,1 kg |
| Support d'enregistrement | Condensateur électrolytique |
| Classe de protection | III |
| MTBF (IEC 61709, SN 29500) | > 902000 h (40 °C) |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section du conducteur AWG min. | 8 |
| Section du conducteur AWG max. | 6 |
| Longueur à dénuder | 10 mm |
| Filetage vis | M4 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section du conducteur AWG min. | 8 |
| Section du conducteur AWG max. | 6 |
| Longueur à dénuder | 10 mm |
| Filetage vis | M4 |
Signalisation
| Dénomination sortie | Sortie de signalisation Power Good actif (High = accumulateur buffer chargé) |
|---|---|
| Description de la sortie | Power Good |
| Tension de sortie | + 24 V |
| Courant de charge permanent | 20 mA |
| Affichage d'état | LED verte « Power Good » |
| Informations sur l'affichage d'état | Le module de sauvegarde est chargé : LED allumée |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Filetage vis | M4 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme - sécurité des transformateurs | EN 61558-2-17 |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | EN 60950-1 (SELV) et EN 60204 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0106-101 |
| Homologations UL | Norme UL/C-UL Recognized UL 60950-1 |
| UL Listed UL 508 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027242213eCl@ss 5.134174000eCl@ss 6.027049200eCl@ss 7.027049201eCl@ss 8.027049201eCl@ss 9.027049201
