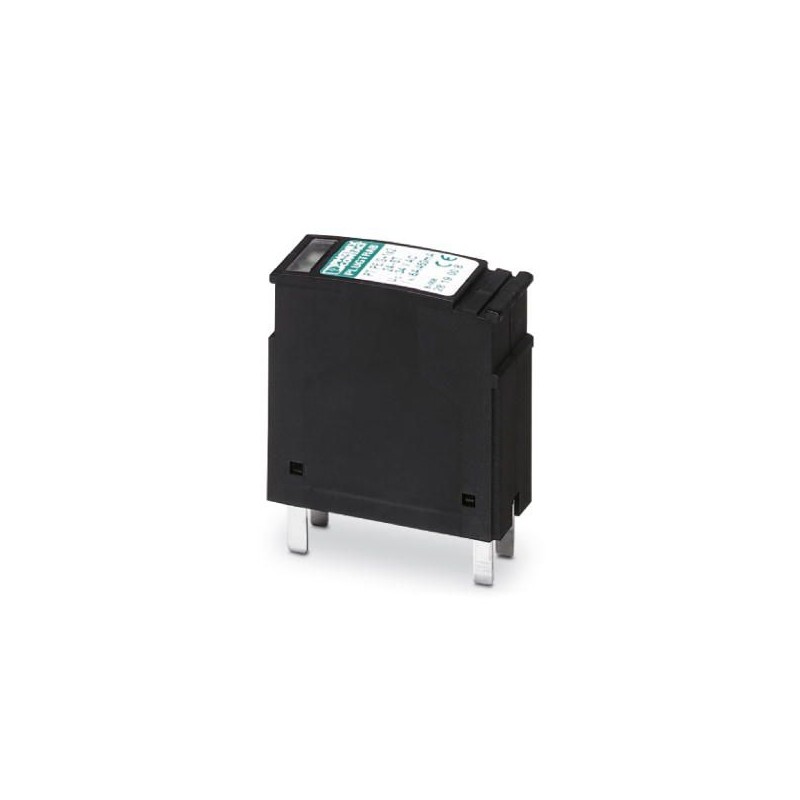

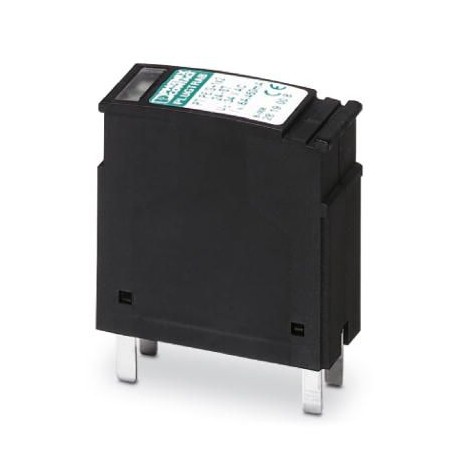

PT PE/S+1X2-24-ST 2819008 PHOENIX CONTACT Connecteur de protection antisurtension
PT PE/S+1X2-24-ST
2819008
PHOENIX_CONTACT
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2819008 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 99 (C-4-2017) |
| GTIN | 4017918819323 |
| Poids par pièce (hors emballage) | 0,026 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | 44,8 mm |
|---|---|
| Largeur | 17,5 mm |
| Profondeur | 51,7 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Type de montage | sur embase |
| Type | Connecteur mâle |
| Parafoudre pour alimentation contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
| Sens de l'action | L-N-PE & Signal Line-Signal Line-Earth Ground |
Circuit de protection alimentation
| Types EN | T3 |
|---|---|
| Tension de dimensionnement du module UC | 34 V AC |
| 44 V DC | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Courant de charge nominal IL | 6 A (30 °C) |
| Courant utile de service ICpour UC | ≤ 1,5 mA |
| Courant résidual IPE | ≤ 5 µA |
| Courant nom. de décharge In(8/20)µs | 700 A |
| Courant de décharge Imax(8/20) µs maximal | 2 kA |
| Choc combiné UOC | 2 kV |
| Niveau de protection en tension Up(L-N) | ≤ 0,18 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 0,55 kV |
| Temps d'amorçage (L-N) | ≤ 25 ns |
| Temps d'amorçage (L-PE) | ≤ 100 ns |
| Message protection antisurtension défectueuse | optique |
Connexion (circuit de protection alimentation)
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
|---|---|
| Type de raccordement IN | Système PLUGTRAB |
| Type de raccordement OUT | Système PLUGTRAB |
| Filetage vis | M3 |
| Longueur à dénuder | 8 mm |
Circuit de protection informatique
| Tension nominale UN | 24 V AC |
|---|---|
| Tension de dimensionnement du module UC | 40 V DC |
| 28 V AC | |
| Courant de référence | 450 mA (45 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20)µs (fil-fil) | 10 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 20 kA (au total) |
| Niveau de protection Up(fil-fil) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Up(fil-terre) | ≤ 450 V (C2 - 10 kV / 5 kA) |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| typ. 0,2 dB (≤ 500 kHz / 150 Ω) | |
| typ. 0,1 dB (≤ 100 kHz / 600 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 8 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 3 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 600 Ohm | typ. 800 kHz |
| Capacité (fil-fil) | typ. 1,1 nF |
| Capacité (fil-terre) | typ. 4 pF |
| Résistance en série | 2,2 Ω ±10 % |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) | ≤ 55 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) | ≤ 25 V |
| Tension résiduelle pour In(fil-fil) | ≤ 55 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 65 V |
| Résistance aux courants de choc (fil-fil) | C2 - 10 kV/5 kA |
| C3 - 23 A | |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Généralités sur l'alimentation
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
|---|---|
| Type de raccordement IN | Système PLUGTRAB |
| Type de raccordement OUT | Système PLUGTRAB |
| Filetage vis | M3 |
| Longueur à dénuder | 8 mm |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130810eCl@ss 9.027130810
