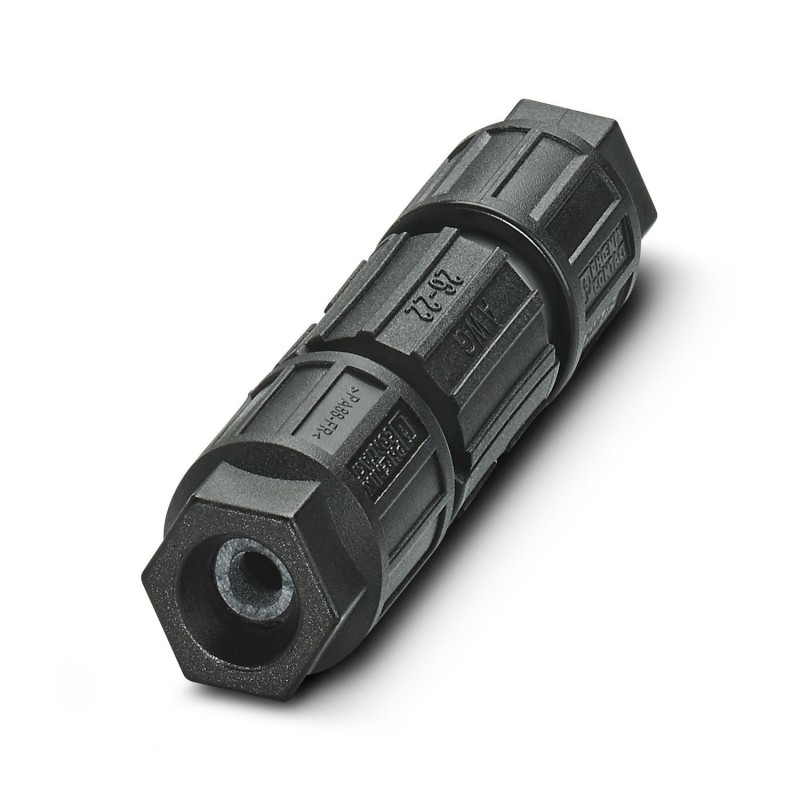

Q 0,34/4IDC/16-16KU-KU BK 1641879 PHOENIX CONTACT Prolongateur de câble
Q 0,34/4IDC/16-16KU-KU BK
1641879
PHOENIX_CONTACT
Prolongateur de câble
Installations électriques intérieures enfichables > Connecteur pour installation intérieure enfichable
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1641879 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 468 (C-2-2017) |
| GTIN | 4017918925185 |
| Poids par pièce (hors emballage) | 0,015 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Coloris | noir |
|---|---|
| Mode de verrouillage | sans |
| Mode de raccordement | Raccordement QUICKON |
| Type de raccordement | Raccordement IDC |
| Nombre de pôles | 4 |
| Couple de serrage écrou-chapeau | 0,8 Nm |
| Nombre de connexions | 4 |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 0,34 mm² |
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 0,25 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 22 |
Direction
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6 / min. 0,10 mm |
|---|---|
| Matière de l'isolant des fils | PVC / PE / PP / caoutchouc |
| Diamètre de fil avec isolation | 0,7 mm ... 1,6 mm |
| Diamètre extérieur du câble | 3,5 mm ... 6 mm |
| Repérage des points de connexion | 1, 2, 3, 4 |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Température lors du raccordement | -5 °C ... 50 °C |
Caractéristiques électriques
| Intensité nominale IN | 5 A |
|---|---|
| Courant de référence | 5 A |
| Tension de référence (III/3) | 125 V |
| Tension assignée (III/2) | 200 V |
| Tension assignée (II/2) | 320 V |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
Caractéristiques mécaniques
| Fréquence de raccordement du raccordement QUICKON | max. 10 |
|---|---|
| Catégorie d’effet de coup | 3 |
| Catégorie d'effet de coup | IK06 |
Indications concernant les matériaux
| Matériau de contact | Acier |
|---|---|
| Matériau de surface du contact | étamé |
| Matériau de porte-contacts | PA |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440605eCl@ss 8.027440605eCl@ss 9.027440605
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1641879-Q 0,34/4IDC/16-16KU-KU BK | 107 Kbytes |
|
