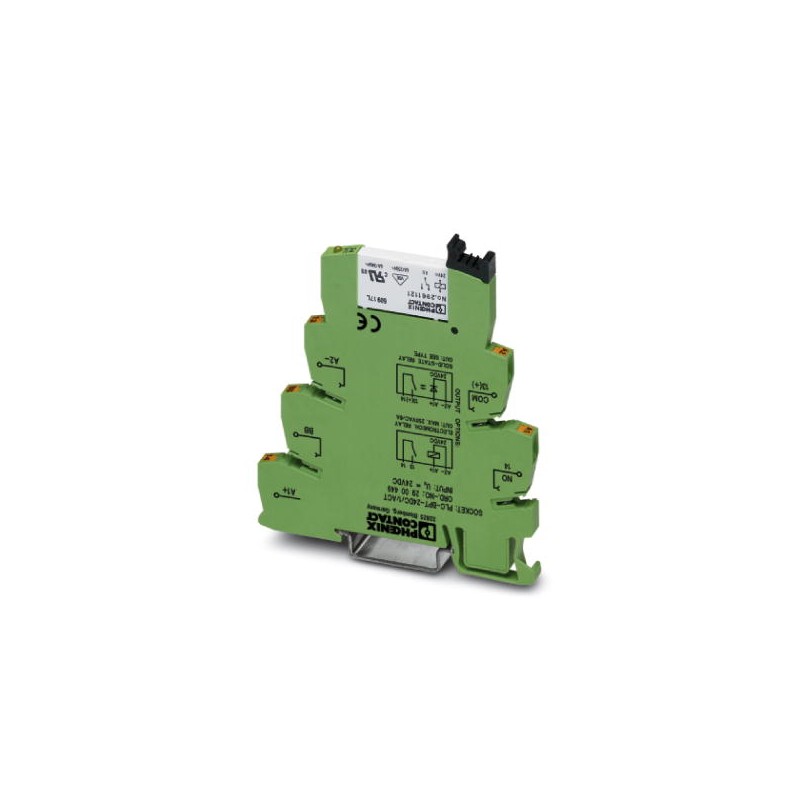

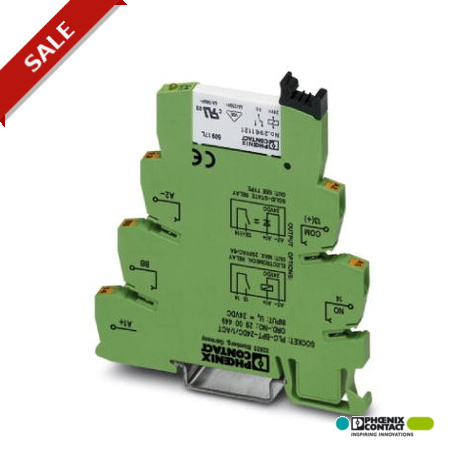

PLC-RPT- 24DC/ 1AU/SEN
2900313
PHOENIX_CONTACT
1
PLC-INTERFACE pour fonctions d'entrée comprenant un module de base PLC-BPT.../SEN avec raccordement Push-in et relais miniature enfichable à contact doré multicouche, pour montage sur profilé NS 35/7,5, 1 contact NO, tension d'entrée 24 V DC
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Largeur | 6,2 mm |
---|---|
Hauteur | 80 mm |
Profondeur | 94 mm |
Température ambiante (fonctionnement) | -40 °C ... 60 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Tension nominale d'entrée UN | 24 V DC |
---|---|
Courant d'entrée typique pour UN | 9 mA |
Temps d'amorçage typique | 5 ms |
Temps de retombée typique | 8 ms |
Circuit de protection | Protection contre inversions de polarité Diode contre inversions de polarité |
diode de roue libre Diode roue libre | |
Témoin de présence de la tension de service | LED jaune |
Puissance dissipée en condition nominale | 0,22 W |
Type de contact | 1 contact NO |
---|---|
Matériau des contacts | AgSnO, plaqué or |
Tension de commutation maximale | 30 V AC |
36 V DC | |
Tension de commutation minimale | 100 mV (pour 10 mA) |
Courant de commutation minimal | 1 mA (pour 24 V) |
Courant d'enclenchement maximal | 50 mA |
Intensité permanente limite | 50 mA |
Puissance de coupure (charge ohmique) max. | 1,2 W (pour 24 V DC) |
Remarque | les valeurs suivantes s'appliquent quand la couche d'or est endommagée |
Tension de commutation maximale | 250 V AC/DC |
Tension de commutation minimale | 5 V (pour 100 mA) |
Intensité permanente limite | 6 A |
Courant de commutation minimal | 10 mA (pour 12 V) |
Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
20 W (à 48 V DC) | |
18 W (à 60 V DC) | |
23 W (à 110 V DC) | |
40 W (à 220 V DC) | |
1500 VA (pour 250 V AC) | |
Pouvoir de coupure selon DIN VDE 0660/CEI 60947 | 2 A (à 24 V, DC13) |
0,2 A (à 110 V, DC13) | |
0,1 A (à 220 V, DC13) | |
3 A (à 24 V, AC15) | |
3 A (à 120 V, AC15) | |
3 A (à 230 V, AC15) |
Tension d'essai bobine de relais/contact de relais | 4 kV AC (50 Hz, 1 min) |
---|---|
Mode de fonctionnement | 100 % ED |
Indice de protection | RT III (Relais) |
Durée de vie mécanique | 2 x 107cycles |
Classe d'inflammabilité selon UL 94 | V0 |
Dénomination | Normes / Spécifications |
Normes/Prescriptions | CEI 60664 |
CEI 60664 A | |
DIN VDE 0110 | |
CEI 50178/VDE 0160 (parties pertinentes) | |
DIN EN 50178/VDE 0160 | |
CEI 60255/DIN VDE 0435 (parties pertinentes) | |
Degré de pollution | 3 |
Catégorie de surtension | III |
Emplacement pour le montage | Indifférent |
Conseils pour le montage | Juxtaposables |
Dénomination connexion | Côté excitation |
---|---|
Mode de raccordement | Raccordement Push-in |
Longueur à dénuder | 8 mm |
Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
Section conduct. AWG | 26 ... 14 |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes | |
PHOENIX CONTACT-2900313-PLC-RPT- 24DC/ 1AU/SEN | 152 Kbytes |
