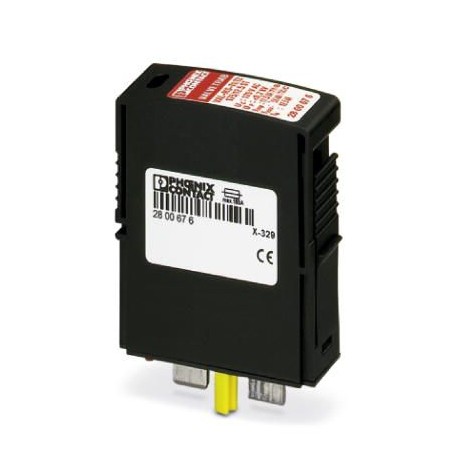

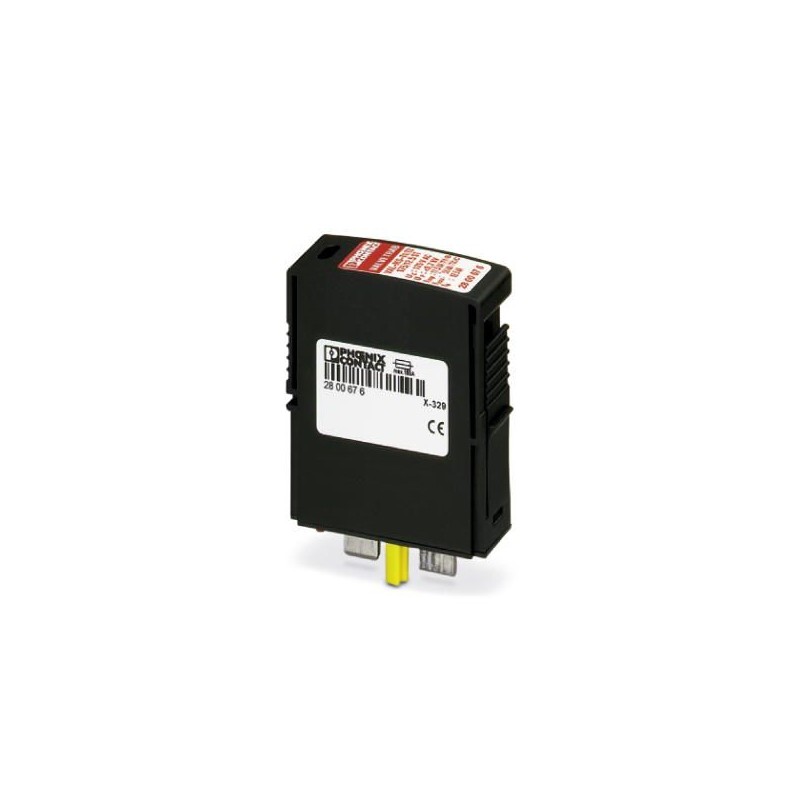

VAL-MS-T1/T2 175/12.5 ST 2800676 PHOENIX CONTACT Connecteur de protection antisurtension, type 1/2
VAL-MS-T1/T2 175/12.5 ST
2800676
PHOENIX_CONTACT
10
Connecteur de protection antisurtension, type 1/2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2800676 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 37 (C-4-2017) |
| GTIN | 4046356624350 |
| Poids par pièce (hors emballage) | 0,080 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | I / II |
|---|---|
| T1 / T2 | |
| I | |
| Types EN | T1 / T2 |
| Système d'alimentation CEI | TN-C |
| TT | |
| Circuits de protection | L-N |
| L-PEN | |
| Type de montage | sur embase |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Connecteur mâle |
| Message protection antisurtension défectueuse | optique |
Circuit de protection
| Tension nominale UN | 120/208 V AC (TN-C, TN-S) |
|---|---|
| 120/208 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 175 V AC |
| Courant résidual IPE | ≤ 800 µA |
| Consommation de puissance en veille PC | ≤ 140 mVA |
| Courant nom. de décharge In(8/20)µs | 12,5 kA |
| Courant de décharge maximal lmax(8/20) µs | 50 kA |
| Courant d'essai (10/350) µs, charge | 6,25 As |
| Courant d'essai (10/350) µs, énergie spécifique | 39 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 12,5 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 0,8 kV |
| Tension résiduelle Ures | ≤ 0,8 kV (pour In) |
| ≤ 0,7 kV (pour 10 kA) | |
| ≤ 0,6 kV (à 5 kA) | |
| ≤ 0,5 kV (pour 3 kA) | |
| Réponse au TOV pour UT | 208 V AC (5 s / mode résistance) |
| 229 V AC (120 min / mode résistance) | |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage de lignes de dérivation | 160 A (gG) |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension maximale permanente (MCOV L-N) | 175 V AC |
| Tension nominale | 120 V AC |
| Circuits de protection | L-N |
| Système de distribution d'énergie | Single phase |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-N) | 2200 V |
| Courant nominal de décharge In(L-N) | 20 kA |
Classifications
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800676-VAL-MS-T1/T2 175/12.5 ST | 122 Kbytes |
|
