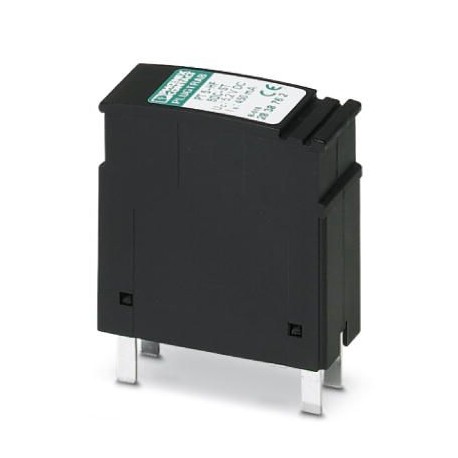

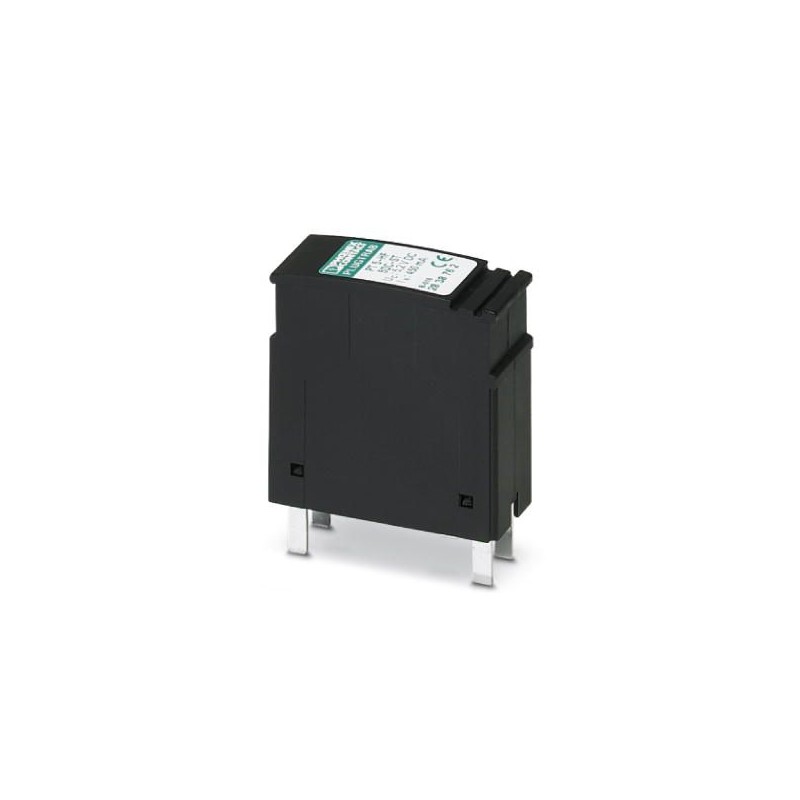

PT 5-HF- 5 DC-ST
2838762
PHOENIX_CONTACT
1
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2838762 |
---|---|
Unité de conditionnement | 10 pcs |
Page catalogue | Page 147 (C-4-2017) |
GTIN | 4017918480653 |
Poids par pièce (hors emballage) | 0,025 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Hauteur | 45 mm |
---|---|
Largeur | 17,7 mm |
Profondeur | 52 mm |
Pas | 1 UL |
Hauteur module complet | 90 mm |
Largeur module complet | 17,7 mm |
Profondeur module complet | 65,5 mm |
Température ambiante (fonctionnement) | -40 °C ... 85 °C |
---|---|
Altitude | max. 2000 m |
Indice de protection | IP20 |
Matériau du boîtier | PA |
---|---|
Classe d'inflammabilité selon UL 94 | V-0 |
Coloris | noir |
Normes pour les lignes de fuite et distances dans l'air | DIN EN 61664-1 |
CEI 60664-1 | |
Type de montage | sur embase |
Type | Connecteur mâle |
Nombre de pôles | 5 |
Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Classe d'essai CEI | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Classe de protection VDE | C1 |
C2 | |
C3 | |
D1 | |
Tension nominale UN | 5 V DC |
Tension permanente maximale UC | 5,2 V DC |
3,6 V AC | |
Courant de référence | 450 mA (45 °C) |
Courant utile de service ICpour UC | ≤ 300 µA |
Courant résidual IPE | ≤ 300 µA (avec PT 2X2-BE) |
≤ 1 µA (avec PT 2X2+F-BE) | |
Courant nominal de décharge In(8/20) µs (fil-fil) | 10 kA |
Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
Courant de décharge d'impulsion Iimp(10/350) µs | 2,5 kA |
Courant de décharge global Itotal(8/20) µs | 20 kA |
Courant de décharge Imax(8/20) µs maximal (fil-fil) | 10 kA |
Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 90 A |
Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 55 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 55 V (avec PT 2X2-BE) |
≤ 700 V (avec PT 2X2+F-BE) | |
Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 15 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 15 V |
≤ 30 V (avec PT 2X2+F-BE) | |
Tension résiduelle pour In(fil-fil) | ≤ 15 V |
Tension résiduelle pour In(fil-terre) | ≤ 30 V (avec PT 2X2-BE) |
Tension résiduelle avec In (fil-masse du signal) | ≤ 15 V (avec PT 2X2-BE) |
Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 15 V |
Tension résiduelle avec Ian (10/1000 )µs (fil-masse du signal) | ≤ 15 V |
Niveau de protection Up(fil-fil) | ≤ 70 V (C1 - 1 kV / 500 A) |
≤ 45 V (C3 - 25 A) | |
≤ 100 V (C2 - 10 kV / 5 kA) | |
≤ 70 V (6 kV / 3 kA) | |
Niveau de protection Up(fil-terre) | ≤ 80 V (C1 - 1 kV / 500 A) |
≤ 110 V (C2 - 10 kV / 5 kA) | |
≤ 100 V (6 kV / 3 kA) | |
≤ 45 V (C3 - 25 A) | |
Niveau de protection en tension Upstatique (fil-masse du signal) | ≤ 45 V (C3 - 25 A) |
Temps d'amorçage tA(fil-fil) | ≤ 500 ns |
Temps de réponse tA (fil-signal de masse) | ≤ 500 ns |
Temps d'amorçage tA (fil-terre) | ≤ 500 ns |
Perte d'insertion aE, sym. | typ. 0,3 dB (≤ 5 MHz / 100 Ω) |
Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | typ. 60 MHz |
Capacité (fil-fil) | typ. 30 pF |
Résistance en série | 2,2 Ω ±10 % (1-2/5-6/7-8/11-12) |
Message protection antisurtension défectueuse | aucun |
Protection max. en amont nécessaire | 500 mA (T) |
Résistance aux courants de choc (fil-fil) | C2 - 10 kV/5 kA |
C3 - 90 A | |
Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
C3 - 90 A | |
D1 - 2,5 kA |
Type de raccordement | Raccordement vissé (en relation avec une embase) |
---|---|
Filetage vis | M3 |
Couple de serrage | 0,8 Nm |
Longueur à dénuder | 8 mm |
Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
Section de conducteur rigide | 0,2 mm² ... 4 mm² |
Section conduct. AWG | 24 ... 12 |
Longueur à dénuder | 8 mm |
---|---|
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 4 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
