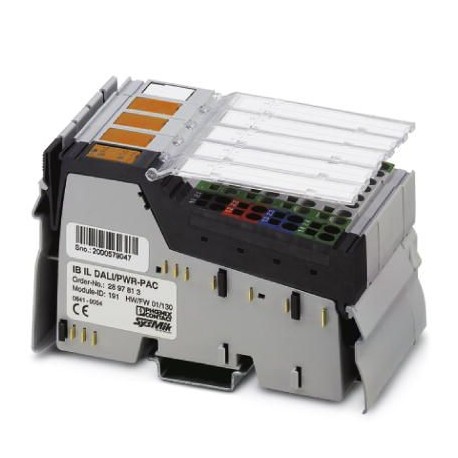

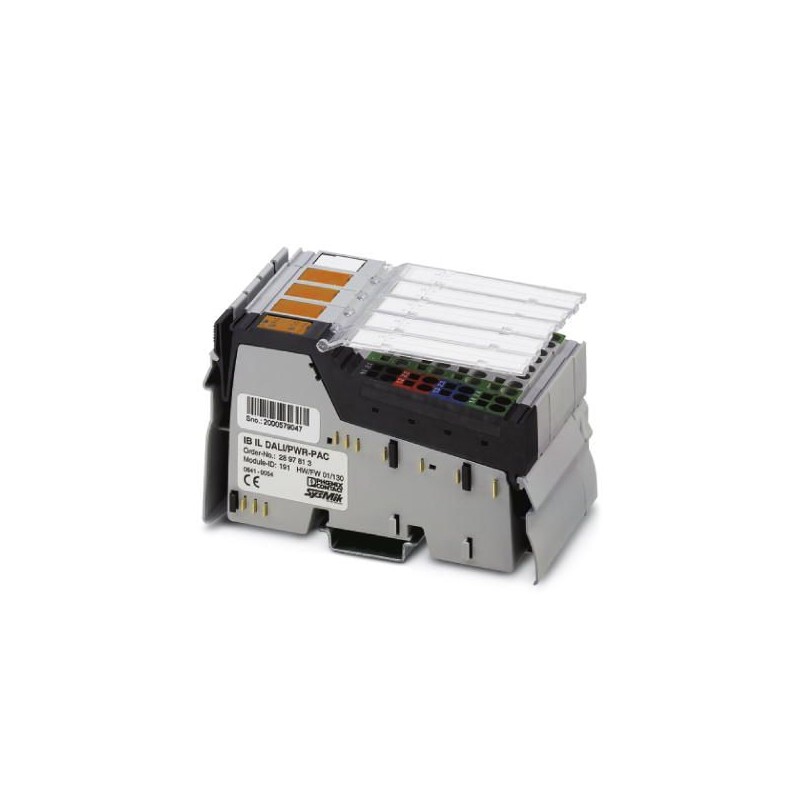

IB IL DALI/PWR-PAC 2897813 PHOENIX CONTACT Module de communication
IB IL DALI/PWR-PAC
2897813
PHOENIX_CONTACT
Module de communication
Systèmes de contrôle
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2897813 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 174 (C-6-2017) |
| GTIN | 4046356133067 |
| Poids par pièce (hors emballage) | 0,286 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 48,8 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (Tenir compte de la réduction de charge lors de l'utilisation des blocs de jonction d'extension DALI.) |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Caractéristiques de raccordement
| Dénomination | Connecteurs Inline |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Dénomination | DALI |
| Type de raccordement | Connecteur Inline |
| Tension d'alimentation | typ. 14 V DC (Tension du bus) |
| Capacité de charge | max. 128 mA (Charge de bus ; tenir compte de la réduction de charge lors de l'utilisation des blocs de jonction d'extension DALI !) |
| Courant de sortie en cas de court-circuit | max. 250 mA |
| Taux de transmission | 1200 bit/s |
| Dénomination de la protection | Bus protégé jusqu'à max. 250 V AC |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | max. 38 mA |
| Dénomination | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | max. 441 mA |
| Dénomination | Tension d'alimentation DALI UDALI |
| Alimentation | max. 512 mA |
| Courant absorbé | 126 mA |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2897813-IB IL DALI/PWR-PAC | 119 Kbytes |
|
