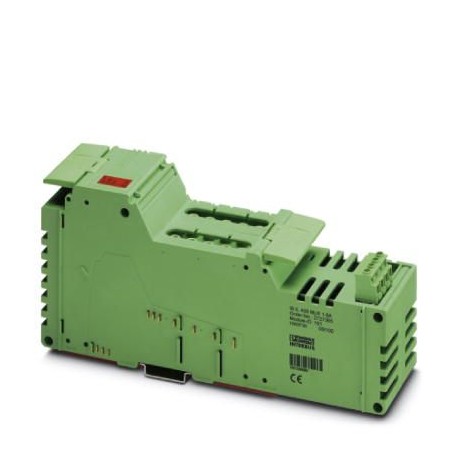

IB IL 400 ELR 1-3A
2727352
PHOENIX_CONTACT
1
Module Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2727352 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 186 (C-6-2017) |
GTIN | 4017918168476 |
Poids par pièce (hors emballage) | 0,450 KGM |
Numéro du tarif douanier | 85389091 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -25 °C ... 55 °C |
---|---|
Température ambiante (stockage/transport) | -25 °C ... 85 °C |
Humidité de l'air admissible (service) | 10 % ... 85 % (pas de condensation) |
Humidité de l'air admissible (stockage/transport) | 10 % ... 85 % (pas de condensation) |
Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
Indice de protection | IP20 |
Remarque | Information pour le fonctionnement Protection du câble secteur max. 20 A, tenir compte de la réduction de puissance du connecteur MINICONNEC POWER |
Dénomination | Bus local Inline |
---|---|
Nombre de voies | 2 |
Type de raccordement | Distributeur de données Inline |
Vitesse de transmission | 500 kBit/s |
Physique de transmission | Cuivre |
Dénomination | Raccordement au secteur |
---|---|
Type de raccordement | Connecteur d'alimentation |
Désignation point de raccordement | Barrette de raccordement X11 et X12 |
Nombre de pôles | 5 |
Section de câble admissible | max. 2,5 mm² (L1, L2, L3, N, PE (non avancé)) |
Tension de service | 187 V AC ... 440 V AC +0 % (Tension secteur) |
Intensité admissible maximale | 20 A |
Type de raccordement | MINICONNEC |
---|---|
Nombre | 1 (3 phases, protection contre les courts-circuits, avec fusible externe de protection de câble 16 A (gamme complète pour semi-conducteurs de type gR)) |
Quantité | 1 |
Dénomination sortie | Départ moteur |
Désignation point de raccordement | Barrette de raccordement X10 |
Nombre de pôles | 4 |
Section de câble admissible | 1 mm² ... 2,5 mm² |
Tension de service | 200 V AC ... 440 V AC |
Plage de fréquence | 50 Hz ... 60 Hz |
Plage de courant nominal | 0,2 A ... 3,6 A |
Fréquence de commutation | max. 30 cycles par minute (avec réduction de puissance) |
Zone de paramétrage | 0,2 A ... 3,6 A (par paliers de 50/100/200 mA, par le bus de terrain) |
---|---|
Coupure rapide | ≥ 20 A (au bout de 0,3 secondes) |
Nombre | 1 |
---|---|
Dénomination | Module de freinage (externe) |
Type de contact | Contact à semi-conducteur |
Technique de raccordement | MINICONNEC |
Dénomination | Alimentation de la logique (UL) |
---|---|
Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
Courant absorbé | max. 45 mA |
Consommation de puissance | max. 0,34 W |
Dénomination | Alimentation du circuit de segments (US) |
Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
Plage de tension d'alimentation | 19,2 V DC ... 28,8 V DC (incl. toutes les tolérances, incl. ondulation) |
Courant absorbé | max. 50 mA |
Consommation de puissance | max. 1,2 W (Total, appareil) |
Type de montage | Profilé |
---|---|
Poids net | 450 g |
Indication de poids | sans connecteurs |
Mode de fonctionnement | Fonctionnement avec un octet de données de process |
Remarque | Information pour le fonctionnement Protection du câble secteur max. 20 A, tenir compte de la réduction de puissance du connecteur MINICONNEC POWER |
Diagnostic messages | Surintensité Message d'erreur dans le code de diagnostic (bus) ainsi que signalisation par la LED ERR sur le module |
Etage de sortie impossible à commander Message d'erreur dans le code de diagnostic (bus) ainsi que signalisation par la LED ERR sur le module | |
Conseils pour le montage | Pour garantir une aération suffisante, maintenez une distance de montage de minimum 50 cm en haut et en bas. |
Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 2g, critère d'évaluation 1 |
---|---|
Chocs selon EN 60068-2-27/CEI 60068-2-27 10g, critère d'évaluation 1 | |
Classe de protection | I, CEI 61140, EN 61140, VDE 0140-1 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes | |
PHOENIX CONTACT-2727352-IB IL 400 ELR 1-3A | 146 Kbytes |
