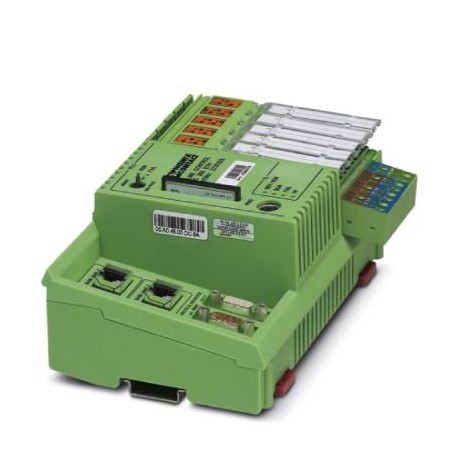

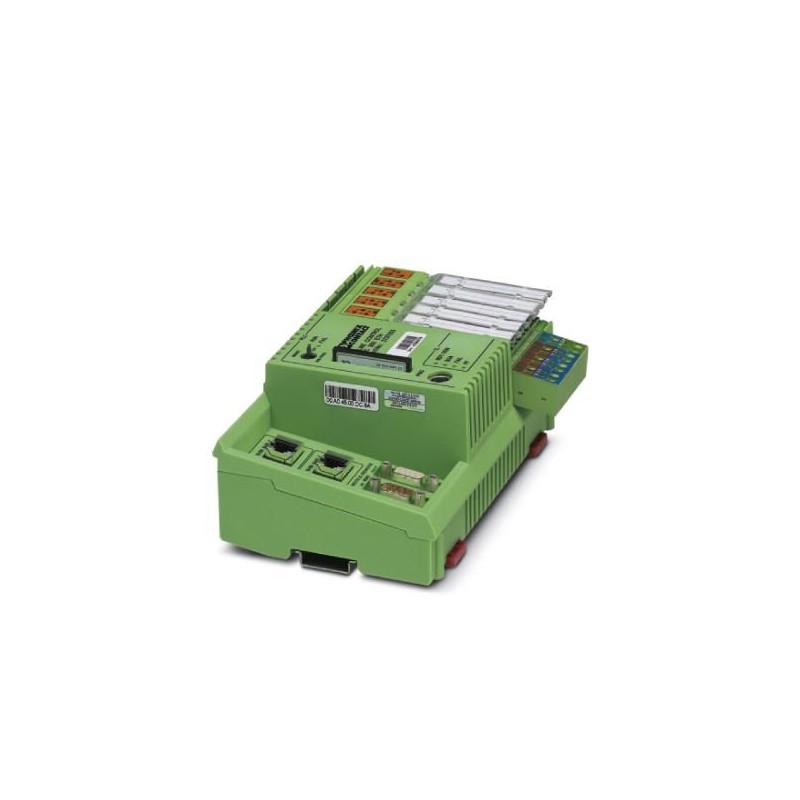

ILC 390 PN 2TX-IB 2985314 PHOENIX CONTACT Automate
ILC 390 PN 2TX-IB
2985314
PHOENIX_CONTACT
Automate
Systèmes de contrôle
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2985314 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 85 (C-6-2017) |
| GTIN | 4046356077705 |
| Poids par pièce (hors emballage) | 0,778 KGM |
| Numéro du tarif douanier | 85371091 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (2000 m au-dessus niveau mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 5g, selon CEI 60068-2-6 |
Système de commande
| Outil d'ingénierie | PC WORX |
|---|---|
| Langues de programmation supportées | Programmation selon CEI 61131-3 |
| Outil de diagnostic | DIAG+ version 1.14 ou sup. |
Système « temps réel » CEI 61131
| Outil d'ingénierie | PC WORX |
|---|---|
| Mémoire de programme | typ. 2 Moctet(s) |
| Mémoire de données | 4 Moctet(s) |
| Mémoire de données rémanente | 96 Koctet(s) (NVRAM) |
| Nombre de tâches de commande | 16 |
| Horloge temps réel | Intégrée (sauvegardée par batterie) |
Fonction bus de terrain
| Nombre de données de process | max. 8192 Bit (INTERBUS-Master) |
|---|---|
| max. 512 Bit (INTERBUS-Slave) | |
| Nombre d'unités connectées supportées | max. 512 (en tout, dont 254 abonnés au bus interstation/segments de bus) |
| Nombre d'abonnés raccordés au bus local | max. 63 (Tenir compte de la consommation de courant) |
| Nombre d'unités connectées avec canal de paramètres | max. 62 |
| Nombre de modules de dérivation avec dérivation bus interstation | max. 15 |
Interfaces de données
| Interface | Ethernet 10Base-T/100Base-TX |
|---|---|
| Quantité | 2 |
| Type de raccordement | Connecteur femelle RJ45 |
| Vitesse de transmission | 10/100 MBit/s |
| Interface | Bus local INTERBUS (maître) |
| Quantité | 1 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBaud / 2 MBaud (commutable) |
| Interface | Paramétrage/programmation/diagnostic |
| Quantité | 1 |
| Type de raccordement | Connecteur MINI-DIN à 6 broches (PS/2) |
| Interface | INTERBUS (esclave) |
| Quantité | 1 |
| Type de raccordement | D-SUB-9 femelle/D-SUB-9 mâle |
PROFINET
| Fonctionnement de l'appareil | PROFINET-Controller |
|---|---|
| Spécification | Version 1.1 |
| Taux de rafraîchissement | min. 1 ms |
Entrées/sorties directes
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Nombre d'entrées | 12 |
| Type de raccordement | Répartiteurs de potentiel Inline |
| Technique de raccordement | 2, 3 ou 4 fils |
| Description de l'entrée | 8 entrées rapides, entrée d'interruption |
| Dénomination sortie | Sorties TOR |
| Nombre de sorties | 4 |
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 2, 3 ou 4 fils |
| Courant de sortie maximal par canal | 500 mA |
Alimentation
| Courant absorbé typique | 250 mA (en cas de fonctionnement à vide, pas d'abonné raccordé au bus local, bus inactif) |
|---|---|
| Tension d'alimentation | 24 V DC ±5 % |
| Plage de tension d'alimentation | 20,4 V DC ... 30 V DC |
| Ondulation résiduelle | ± 5 % |
| Puissance dissipée | max. 6 W |
Conception mécanique
| Poids | 440 g |
|---|---|
| Afficheur de diagnostic | non |
| Redondance de commande | non |
| Fonction de sécurité | non |
Normes et spécifications
| Vibration (stockage/transport) | 5g, 10 Hz ... 150 Hz., selon CEI 60068-2-6 |
|---|---|
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 5g, selon CEI 60068-2-6 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2985314-ILC 390 PN 2TX-IB | 117 Kbytes |
|
