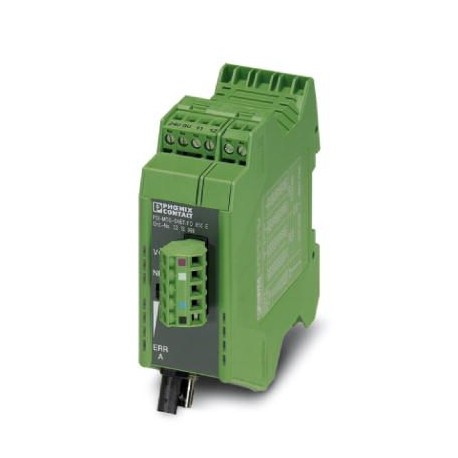

PSI-MOS-DNET/FO 850 E 2313999 PHOENIX CONTACT Convertisseurs fibre optique
PSI-MOS-DNET/FO 850 E
2313999
PHOENIX_CONTACT
Convertisseurs fibre optique
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2313999 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 327 (C-6-2017) |
| GTIN | 4046356513807 |
| Poids par pièce (hors emballage) | 0,232 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 30 % ... 95 % (pas de condensation) |
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| Indice de protection | IP20 |
| Immunité | EN 61000-6-2 |
Interface série
| Interface 1 | Interface CAN, selon ISO/IS 11898 pour DeviceNet, CAN, CANopen |
|---|---|
| Mode de fonctionnement | semi-duplex |
| Nombre de ports | 2 (CAN_High / CAN_Low) |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
| Format de données/détrompage | Bourrage de bit, NRZ |
| Support de transmission | Paire torsadée à deux fils, blindé |
| Procédé de transmission | CSMA/CA |
| Distance de transmission | ≤ 5000 m (en fonction du débit des données et du protocole utilisé) |
| Nombre d'abonnés au bus | ≤ 64 (par segment de potentiel) |
| ≤ 63 (DeviceNet™, adressable logiquement) | |
| ≤ 128 (CANopen®, adressable logiquement) | |
| Résistance terminale | 124 Ω (connectable et intégré) |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
Interface optique FO
| Puissance d'émission minimale | -14,5 dBm (50/125 µm) |
|---|---|
| -13,3 dBm (62,5/125 µm) | |
| -10,2 dBm (200/230 µm) | |
| Sensibilité minimale du récepteur | -28,1 dBm (50/125 µm) |
| -28,1 dBm (62,5/125 µm) | |
| -28,1 dBm (200/230 µm) | |
| Longueur d'onde | 850 nm |
| Longueur de transmission avec 3 dB de réserve du système | 4200 m (avec F-G 50/125 2,5 dB/km) |
| 3900 m (avec F-G 62,5/125 3,0 dB/km) | |
| 1800 m (avec F-K 200/230 8 dB/km avec connecteur à montage rapide) | |
| Support de transmission | Fibre PCF |
| Fibre de verre multimode | |
| Protocole de transmission | Transparent au protocole vers interface CAN |
| Type de raccordement | B-FOC (ST®) |
Sorties tout-ou-rien
| Dénomination sortie | Sortie à relais |
|---|---|
| Nombre de sorties | 1 |
| Type de contact | Contact NO |
| Tension de commutation minimale | 11 V DC |
| Tension de commutation maximale | 30 V DC |
| Intensité permanente limite | 500 mA |
Alimentation
| Tension nominale d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 11 V DC ... 30 V DC (via bloc de jonction à vis enfichable MINICONNEC) |
| Courant absorbé typique | 130 mA (24 V DC) |
Généralités
| Distorsion des bits en entrée | ± 35 % (admissible) |
|---|---|
| Distorsion des bits, en sortie | < 6,25 % |
| Isolation galvanique | VCC // CAN |
| Tension d'essai interface de données/alimentation | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Emission | EN 55011 |
| Poids net | 232 g |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | vert |
| MTBF | 253 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 38 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| MTTF | 831 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
| 378 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
| 155 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) | |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.) |
| UL, USA/Canada | 508 Listed |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 15g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Emission | EN 55011 |
| Immunité | EN 61000-6-2 |
| Exempt de substances néfastes à l'application d'enduits | selon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0 |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | ± 6 kV |
| Normes/Prescriptions | EN 61000-4-3 |
| EN 61000-4-4 | |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-5 |
| Signal | ± 1 kV |
| Normes/Prescriptions | EN 55011 |
| EN 61000-4-6 | |
| Choc | 15g toutes directions, selon CEI 60068-2-27 |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 150 Hz |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | 508 Listed |
| Température DNV GL | B |
| Humidité DNV GL | A |
| Vibrations DNV GL | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
| Homologation construction navale | DNV GL |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.027230200eCl@ss 7.019170114eCl@ss 8.019170114eCl@ss 9.019170114
