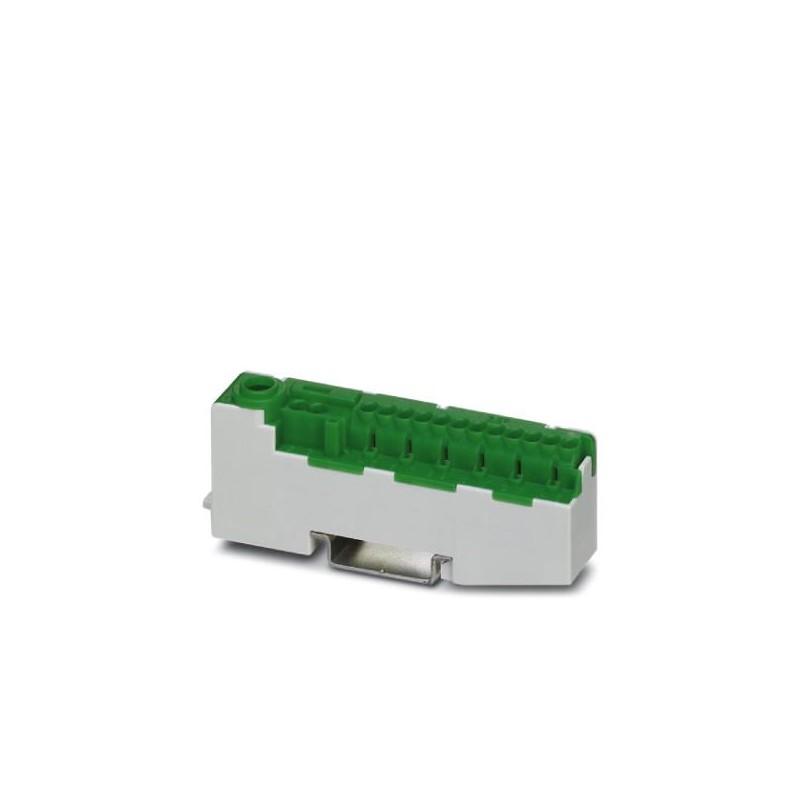

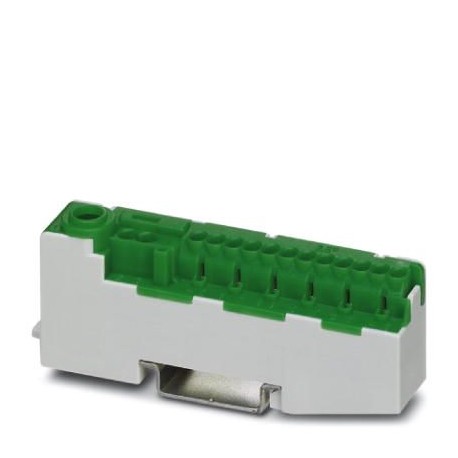

PTU 16/14X2,5 GN 3214015 PHOENIX CONTACT Borne collectrices de potentiel
PTU 16/14X2,5 GN
3214015
PHOENIX_CONTACT
10
Borne collectrices de potentiel
Blocs de jonction > Bloc de jonction traversant
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3214015 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 123 (C-3-2015) |
| GTIN | 4046356664226 |
| Poids par pièce (hors emballage) | 0,041 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 15 |
| Coloris | vert |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 2,43 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Type de raccordement | Raccordement Push-in |
| Connexion selon la norme | VDE 0609, partie 1 / EN 60999-1 |
| Courant de charge maximal | 25 A (La somme des différents courants ne doit pas être supérieure à la valeur max. de 80 A) |
| Intensité nominale IN | 25 A (La somme des différents courants ne doit pas être supérieure à la valeur max. de 80 A) |
| Tension nominale UN | 1000 V |
| Type de raccordement | Raccordement vissé |
| Connexion selon la norme | VDE 0609, partie 1 / EN 60999-1 |
| Courant de charge maximal | 80 A (pour une section de conducteur de 25 mm²) |
| Intensité nominale IN | 80 A (pour une section de conducteur de 16 mm²) |
| Tension nominale UN | 1000 V |
| Paroi latérale ouverte | non |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Connexion selon la norme | VDE 0609, partie 1 / EN 60999-1 |
| Section de conducteur rigide min. | 1 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 14 |
| Section de conducteur souple min. | 1 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,75 mm² |
| 1,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,75 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 1,5 mm² |
| Gabarit | A3 |
| Type de raccordement | Raccordement vissé |
| Connexion selon la norme | VDE 0609, partie 1 / EN 60999-1 |
| Filetage vis | M5 |
| Couple de serrage min. | 2 Nm |
| Couple de serrage max. | 3 Nm |
| Longueur à dénuder | 12 mm |
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 25 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 4 |
| Section de conducteur souple min. | 1 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section de conducteur souple AWG min. | 18 |
| Section de conducteur AWG souple max. | 6 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 1 mm² |
| 16 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 1 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² |
| 2 conducteurs rigides de même section min. | 1,5 mm² |
| 2 conducteurs rigides de même section max. | 10 mm² |
| 2 conducteurs souples de même section min. | 1,5 mm² |
| 2 conducteurs souples de même section max. | 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 6 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 6 mm² |
Normes et spécifications
| Connexion selon la norme | VDE 0609, partie 1 / EN 60999-1 |
|---|---|
| VDE 0609, partie 1 / EN 60999-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141127eCl@ss 4.127141127eCl@ss 5.027141127eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3214015-PTU 16/14X2,5 GN | 103 Kbytes |
|
