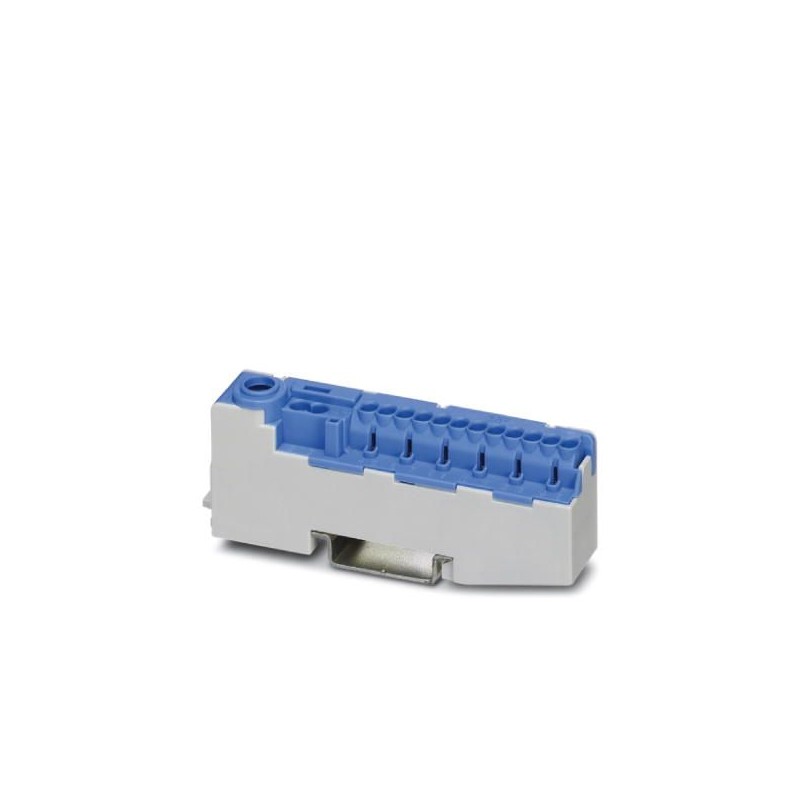

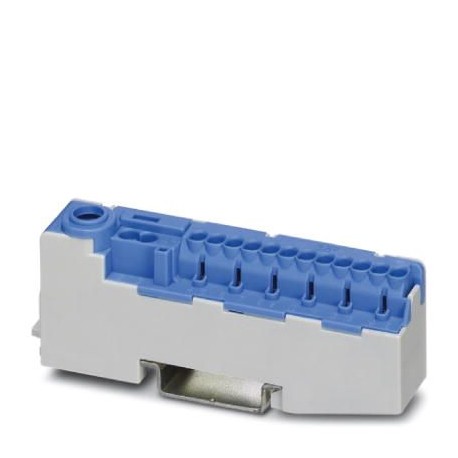

PTU 16/14X2,5 BU
3214014
PHOENIX_CONTACT
10
Borne collectrices de potentiel
Blocs de jonction > Bloc de jonction traversant
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 3214014 |
---|---|
Unité de conditionnement | 10 pcs |
Quantité minimum de commande | 10 pcs |
Page catalogue | Page 123 (C-3-2015) |
GTIN | 4046356664219 |
Poids par pièce (hors emballage) | 0,041 KGM |
Numéro du tarif douanier | 85369010 |
Pays d'origine | DE (Allemagne) |
Nombre d'étages | 1 |
---|---|
Nombre de connexions | 15 |
Coloris | bleu |
Matériau isolant | PA |
Classe d'inflammabilité selon UL 94 | V0 |
Tension de choc assignée | 8 kV |
Degré de pollution | 2 |
Catégorie de surtension | III |
Groupe d'isolant | I |
Puissance dissipée maximale en condition nominale | 2,43 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
Type de raccordement | Raccordement Push-in |
Connexion selon la norme | VDE 0609, partie 1 / EN 60999-1 |
Courant de charge maximal | 25 A (La somme des différents courants ne doit pas être supérieure à la valeur max. de 80 A) |
Intensité nominale IN | 25 A (La somme des différents courants ne doit pas être supérieure à la valeur max. de 80 A) |
Tension nominale UN | 1000 V |
Type de raccordement | Raccordement vissé |
Connexion selon la norme | VDE 0609, partie 1 / EN 60999-1 |
Courant de charge maximal | 80 A (pour une section de conducteur de 25 mm²) |
Intensité nominale IN | 80 A (pour une section de conducteur de 16 mm²) |
Tension nominale UN | 1000 V |
Paroi latérale ouverte | non |
Type de raccordement | Raccordement Push-in |
---|---|
Connexion selon la norme | VDE 0609, partie 1 / EN 60999-1 |
Section de conducteur rigide min. | 1 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section du conducteur AWG min. | 18 |
Section du conducteur AWG max. | 14 |
Section de conducteur souple min. | 1 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,75 mm² |
1,5 mm² | |
Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,75 mm² |
Section de conducteur souple avec embout et cône d'entrée isolant max. | 1,5 mm² |
Gabarit | A3 |
Type de raccordement | Raccordement vissé |
Connexion selon la norme | VDE 0609, partie 1 / EN 60999-1 |
Filetage vis | M5 |
Couple de serrage min. | 2 Nm |
Couple de serrage max. | 3 Nm |
Longueur à dénuder | 12 mm |
Section de conducteur rigide min. | 1,5 mm² |
Section de conducteur rigide max. | 25 mm² |
Section du conducteur AWG min. | 16 |
Section du conducteur AWG max. | 4 |
Section de conducteur souple min. | 1 mm² |
Section de conducteur souple max. | 16 mm² |
Section de conducteur souple AWG min. | 18 |
Section de conducteur AWG souple max. | 6 |
Section de conducteur souple avec embout sans cône d'entrée isolant max. | 1 mm² |
16 mm² | |
Section de conducteur souple avec embout et cône d'entrée isolant min. | 1 mm² |
Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² |
2 conducteurs rigides de même section min. | 1,5 mm² |
2 conducteurs rigides de même section max. | 10 mm² |
2 conducteurs souples de même section min. | 1,5 mm² |
2 conducteurs souples de même section max. | 6 mm² |
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 1,5 mm² |
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 6 mm² |
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 1,5 mm² |
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 6 mm² |
Connexion selon la norme | VDE 0609, partie 1 / EN 60999-1 |
---|---|
VDE 0609, partie 1 / EN 60999-1 | |
Classe d'inflammabilité selon UL 94 | V0 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes | |
PHOENIX CONTACT-3214014-PTU 16/14X2,5 BU | 103 Kbytes |
