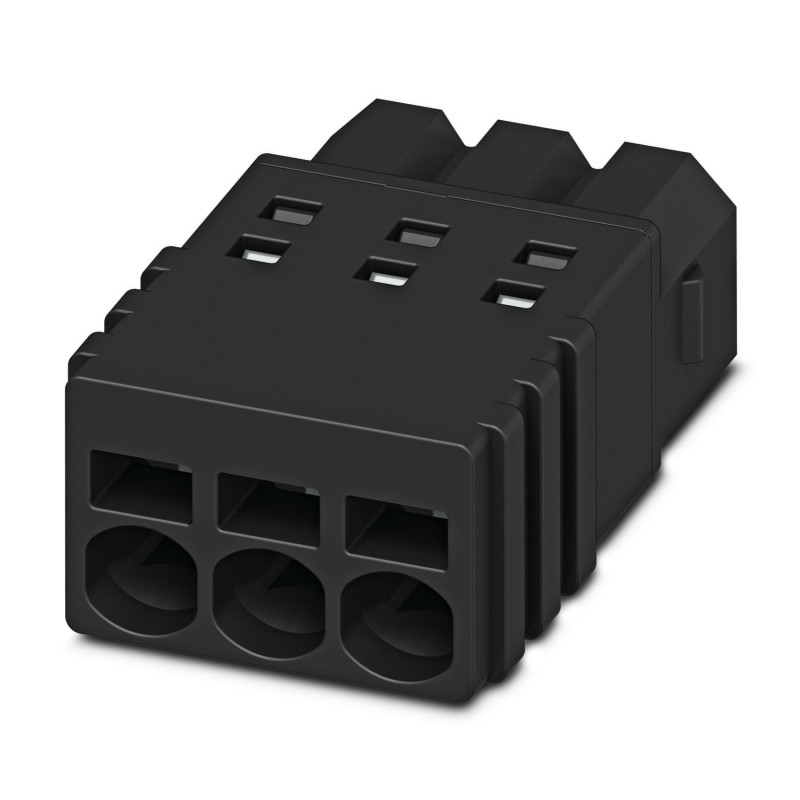

PTSM 0,5/ 2-P-2,5
1778832
PHOENIX_CONTACT
250
Connecteur pour C.I.
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1778832 |
---|---|
Unité de conditionnement | 250 pcs |
Quantité minimum de commande | 250 pcs |
Page catalogue | Page 55 (C-1-2013) |
GTIN | 4046356530040 |
Poids par pièce (hors emballage) | 0,001 KGM |
Numéro du tarif douanier | 85366990 |
Pays d'origine | PL (Pologne) |
Désignation abrégée | Connecteur pour C.I. |
---|---|
Système débrochable | COMBICON COMPACT PTSM |
Type de contact | Connecteur femelle |
Famille d'articles | PTSM 0,5/..-P |
Pas | 2,5 mm |
Nombre de pôles | 2 |
Type de raccordement | Raccordement à ressort Push-in |
Verrouillage | sans |
Nombre d'étages | 1 |
Nombre de connexions | 2 |
Nombre de potentiels | 2 |
Courant de référence | 6 A |
---|---|
Tension d'isolement assignée (III/2) | 160 V |
Tension de choc assignée (III/2) | 2,5 kV |
Section de conducteur rigide | 0,14 mm² ... 0,5 mm² |
---|---|
Section de conducteur souple | 0,2 mm² ... 0,5 mm² (jusqu'à 0,75 mm², pour une tension assignée d'isolement de 32 V pour III/2.) |
Section de conducteur AWG / kcmil | 24 ... 20 |
Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 0,5 mm² |
Section de conducteur souple avec embout et collier isolant | 0,25 mm² ... 0,34 mm² |
Longueur à dénuder | 6 mm |
Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
---|---|
Matériau de contact | Alliage de Cu |
Qualité de surface | étamé par trempage à chaud |
Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
Surface métallique zone de contact (couche supérieure) | Etain (4 - 8 µm Sn) |
Matériau isolant | PA |
---|---|
Groupe d'isolant | I |
IRC selon CEI 60112 | 600 |
Classe d'inflammabilité selon UL 94 | V0 |
Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dessin coté | |
---|---|
Longueur [ l ] | 15 mm |
Largeur [ w ] | 6,1 mm |
Hauteur [ h ] | 5 mm |
Pas | 2,5 mm |
Cote a | 2,5 mm |
Type de conditionnement | Emballé dans un carton |
---|---|
Unité d'emballage | 250 |
Dénomination unités d'emballage | Quantité |
Type de reconditionnement | Carton |
Température ambiante (stockage/transport) | -40 °C ... 70 °C |
---|---|
Température ambiante (montage) | -5 °C ... 100 °C |
Température ambiante (fonctionnement) | -40 °C (en fonction de la courbe de derating) |
Test de raccordement du conducteur | L'extrémité isolée du câble le plus épais glisse complètement et sans forcer dans l'ouverture du point de connexion. |
---|---|
Résultat du test | Test réussi |
Test - Connexions/Déconnexions répétées | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Test réussi | |
Test - Recherche de dommages et de descellements | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Test réussi |
Contrôle de la traction | DIN EN 60999-1 (VDE 0609-1):2000-12 |
---|---|
Test réussi | |
Section de conducteur / type de conducteur / force de retrait | 0,14 mm² / rigide / > 10 N |
0,2 mm² / souple / > 10 N | |
0,5 mm² / rigide / > 20 N | |
0,75 mm² / souple / > 30 N |
Contrôle visuel | Test réussi DIN EN 60512-1-1:2003-01 |
---|---|
Contrôle de la cote | Test réussi DIN EN 60512-1-2:2003-01 |
Résistance des inscriptions | Test réussi DIN EN 60068-2-70:1996-07 |
Résultat | Test réussi |
Spécification de contrôle | DIN EN 60512-13-2:2006-11 |
Nombre de cycles | 10 |
Force d'enfichage par pôle env. | 5 N |
Force de retrait par pôle env. | 4 N |
Polarisation et détrompage | Test réussi DIN EN 60512-13-5:2006-11 |
Résultat | Test réussi |
Spécification de contrôle | DIN EN 60512-15-1:2009-03 |
Force d'essai par pôle | 20 N |
Groupe d'isolant | I |
---|---|
Tension d'isolement assignée (III/3) | 100 V |
Tension d'isolement assignée (III/2) | 160 V |
Tension d'isolement assignée (II/2) | 320 V |
Tension de choc assignée (III/3) | 2,5 kV |
Tension de choc assignée (III/2) | 2,5 kV |
Tension de choc assignée (II/2) | 2,5 kV |
Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
---|---|
Courant d'essai (section minimale) | 4 A DC |
Courant d'essai (section maximale) | 6 A DC |
Cycles de température | 192 |
Force d'enfichage par pôle env. | 5 N |
---|---|
Force de retrait par pôle env. | 4 N |
Caractère unique requis lors de l'enfichage >20 N | Test réussi |
Porte-contacts utilisé exigence >20 N | Test réussi |
Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
---|---|
Résistance de passage R1 | 3 mΩ |
Nombre de cycles d'enfichage | 10 |
Résistance de passage R2 | 4 mΩ |
Tension de tenue aux chocs au niveau de la mer | 2,95 kV |
Tension de tenue aux courants alternatifs | 1,39 kV |
Résistance d'isolement pôles voisins | 31 TΩ |
Spécification de contrôle | DIN EN ISO 6988:1997-03 |
---|---|
Sensibilité au froid | -40 °C/2 h |
Sensibilité à la chaleur | 100 °C/168 h |
Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
Tension de tenue aux chocs au niveau de la mer | 2,95 kV |
Tension de tenue aux courants alternatifs | 1,39 kV |
Spécification de contrôle | DIN EN 61984 (VDE 0627):2009-11 |
---|---|
Résultat degré de protection code IP | Protection contre les contacts avec les doigts avec doigt d'épreuve IP20 |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
