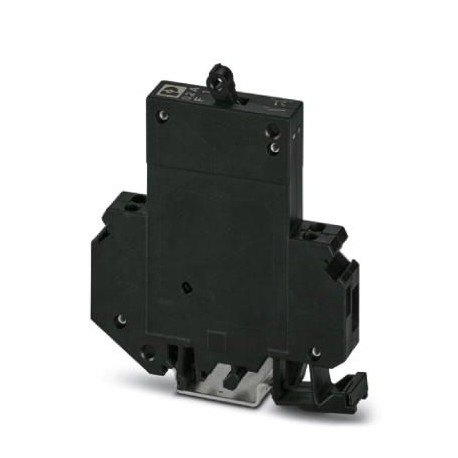

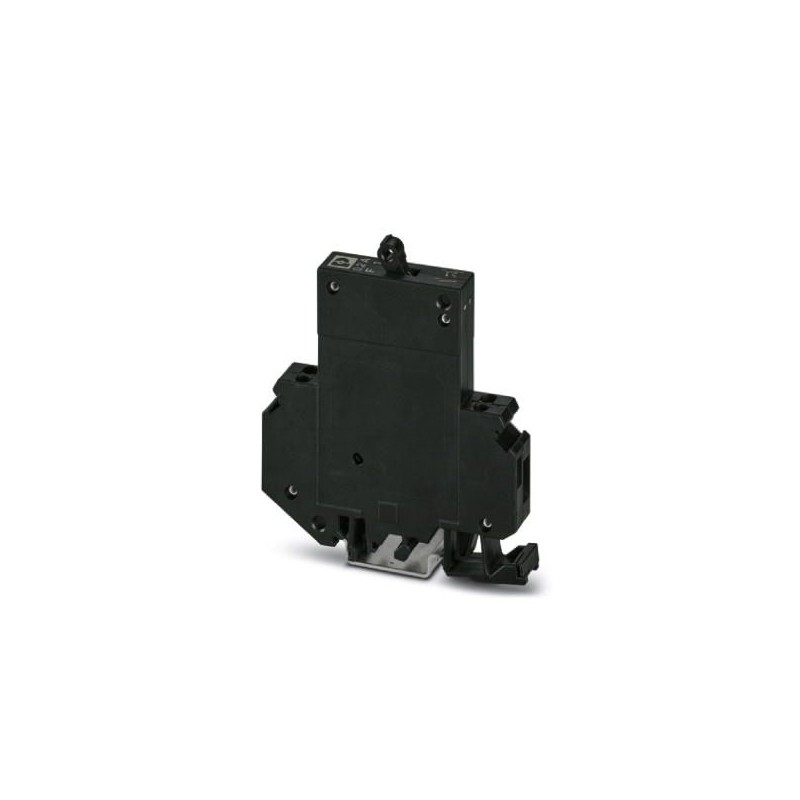

TMC 1 F1 100 0,2A 0914015 PHOENIX CONTACT Disjoncteur de protection d'appareils thermomagnétique
TMC 1 F1 100 0,2A
0914015
PHOENIX_CONTACT
Disjoncteur de protection d'appareils thermomagnétique
Blocs de jonction > Bloc de jonction à fusible
Protection surtensions
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 0914015 |
|---|---|
| Unité de conditionnement | 6 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 333 (C-4-2017) |
| GTIN | 4017918008697 |
| Poids par pièce (hors emballage) | 0,069 KGM |
| Numéro du tarif douanier | 85362010 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Nombre d'étages | 2 |
|---|---|
| Nombre de connexions | 4 |
| Type de montage | Profilé : 35 mm |
| Coloris | noir |
| Nombre de pôles | 1 |
| Catégorie de surtension_GRP | II |
| Matériau isolant | PA66 |
| Classe d'inflammabilité selon UL 94 | V-2 |
Caractéristiques électriques
| Type de fusible | Disjoncteur |
|---|---|
| Tension de choc assignée | 2,5 kV |
| Tension de référence | |
| 65 V DC | |
| 65 V DC (DC selon UL 1077) | |
| Courant de référence IN | 0,2 A |
| Résistance d'isolement Riso | > 100 MΩ (500 V DC) |
| Pouvoir de coupure de court-circuit de dimensionnement Icn | |
| 2500 A (32 V DC) | |
| Pouvoir de coupure de court-circuit Ik | 2000 A (UL 1077 : 65 V DC) |
| Rigidité diélectrique | 3000 V AC (Zone de manœuvre) |
| 3000 V AC (Circuit principal/auxiliaire) | |
| Nombre de cycles maxi | 10000 (pour 1 x In, inductif) |
| Degré de pollution | 2 |
| Catégorie de surtension_GRP | II |
| Groupe d'isolant | II |
Conditions d'environnement
| Indice de protection | IP30 (Zone de manœuvre) |
|---|---|
| IP20 (Plage de raccordement) | |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 4 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 0,75 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 0,75 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 2,5 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 12 mm |
| Gabarit | A3 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,6 Nm |
| Couple de serrage max. | 0,8 Nm |
Classifications
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
