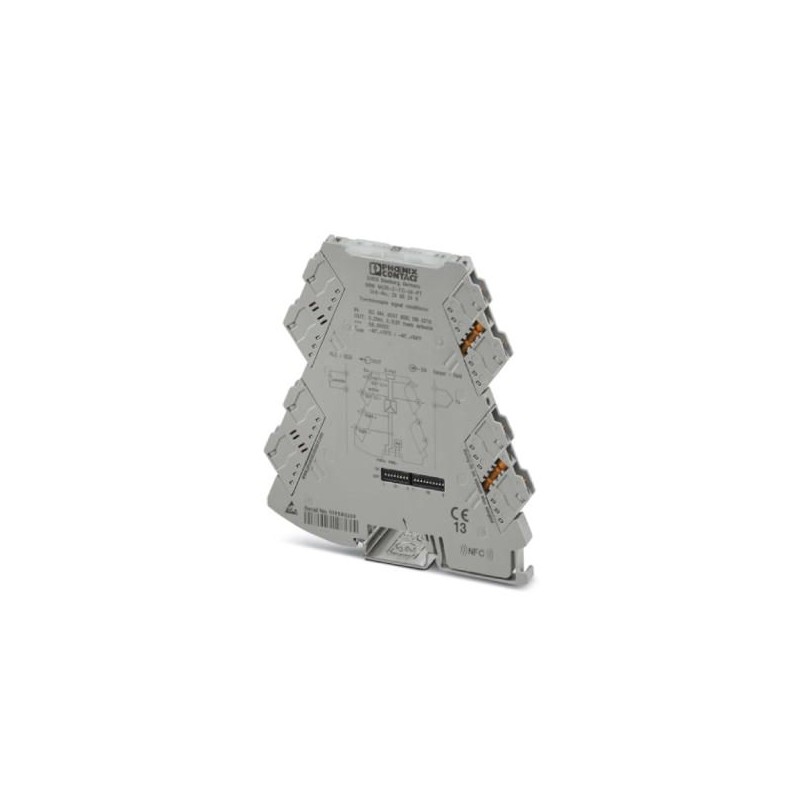

MINI MCR-2-TC-UI-PT 2905249 PHOENIX CONTACT Convertisseur de mesure de thermocouples Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

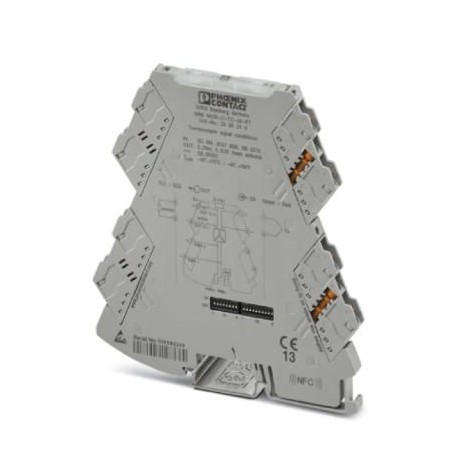

MINI MCR-2-TC-UI-PT 2905249 PHOENIX CONTACT Convertisseur de mesure de thermocouples

MINI MCR-2-TC-UI-PT

2905249

PHOENIX_CONTACT

Convertisseur de mesure de thermocouples

Plus de détails


Interface

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $256.47
Prix unitaire: $256.47

Quantité Prix
1+$256.47
2+$241.73
3+$241.73
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Données commerciales

Code de commande2905249
Unité de conditionnement1 pcs
Page cataloguePage 82 (C-5-2017)
GTIN4046356937313
Poids par pièce (hors emballage)0,110 KGM
Numéro du tarif douanier85437090
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur6,2 mm
Hauteur110,5 mm
Profondeur120,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C

Données d'entrée

Configurable/programmableoui
Types de capteurs utilisables (TC)B, C, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L
Plage de mesure de la température-250 °C ... 2500 °C (Plage variable en fonction du type de capteur, réglage personnalisé de la plage à l'aide d'un logiciel, ou de façon graduée de -150 °C à 1350 °C avec un commutateur DIP)

Données de sortie

Nombre de sorties1
Configurable/programmableoui
Signal de sortie tension0 V ... 5 V (via sélecteur de codage (DIP))
1 V ... 5 V (via sélecteur de codage (DIP))
0 V ... 10 V (via sélecteur de codage (DIP))
10 V ... 0 V (via sélecteur de codage (DIP))
0 V ... 10,5 V (réglable par logiciel)
Signal de sortie courant0 mA ... 20 mA (via sélecteur de codage (DIP))
4 mA ... 20 mA (via sélecteur de codage (DIP))
20 mA ... 0 mA (via sélecteur de codage (DIP))
20 mA ... 4 mA (via sélecteur de codage (DIP))
0 mA ... 21 mA (réglable par logiciel)
Tension de sortie max.env. 12,3 V
Courant de sortie max.24,6 mA
Courant de court-circuit< 31,5 mA
Charge/charge de sortie Sortie tension≥ 10 kΩ
Charge/charge de sortie Sortie courant≤ 600 Ω (pour 20 mA)
Ondulation< 10 mVeff
< 10 mVeff(à 600 Ω)

Alimentation

Plage de tension d'alimentation9,6 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.)
Courant absorbé typique32,7 mA (24 V DC)
66,8 mA (12 V DC)
Consommation de puissance≤ 850 mW (pour IOUT= 20 mA, 9,6 V DC, charge 600 Ω)

Caractéristiques de raccordement

Type de raccordementRaccordement Push-in
Point de connexion unifilaire rigide avec embout min0,14 mm²
Point de connexion unifilaire rigide avec embout max2,5 mm²
Point de connexion unifilaire rigide sans embout min0,14 mm²
Point de connexion unifilaire rigide sans embout max2,5 mm²
Section de conducteur souple min.0,14 mm²
Section de conducteur souple max.2,5 mm²
Section de conducteur souple AWG min.24
Section de conducteur AWG souple max.12
Longueur à dénuder10 mm

Généralités

Erreur de transmission thermocouples0,1 % * 600 K / étendue de mesure réglée ; 0,1 % > 600 K (C, E, J, K, N, T, L, U, M Gost, L Gost)
0,2 % * 600 K / étendue de mesure réglée ; 0,2 % > 600 K (B, R, S, A1, A2, A3)
0,2 % * 600 K / étendue de mesure définie ; 0,2 % > 600 K (E, J, K, N, T, L, U, M Gost, L Gost) ; Highspeed Mode
0,4 % * 600 K / étendue de mesure définie ; 0,4 % > 600 K (B, R, S, A1, A2, A3) ; Highspeed Mode
Coefficient de température max.≤ 0,01 %/K
Erreur typique due à la soudure froide2 K (2 K + (0,2 K * ΔT))
Circuit de protectionProtection contre les transitoires
Isolation galvaniqueIsolation renforcée selon CEI 61010-1
Catégorie de surtensionII
Degré de pollution2
Tension d'isolement assignée300 V (effectif)
Tension d'essai : entrée / sortie / alimentation3 kV (50 Hz, 1 min)
Compatibilité électromagnétiqueConformité à la directive CEM
EmissionEN 61000-6-4
ImmunitéEN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations.
Matériau du boîtierPBT
Emplacement pour le montageindifférent
Conseils pour le montagePour le pontage de la tension d'alimentation, le connecteur peut être utilisé et encliqueté sur un profilé de 35 mm selon EN 60715.
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA/CanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Certificat de transport maritimeDNV GL 14445-15HH
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 2

Données CEM

DénominationChamp électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
Ecart courant par rapport à la valeur finale de la plage de mesure0,06 %
DénominationPerturbations transitoires rapides (en salves)
Normes/PrescriptionsEN 61000-4-4
Ecart courant par rapport à la valeur finale de la plage de mesure0,1 %
DénominationGrandeurs perturbatrices acheminées
Normes/PrescriptionsEN 61000-4-6
Ecart courant par rapport à la valeur finale de la plage de mesure0,05 %

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM
EmissionEN 61000-6-4
Normes/PrescriptionsEN 61000-4-2
DénominationChamp électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
DénominationGrandeurs perturbatrices acheminées
Normes/PrescriptionsEN 61000-4-6
Isolation galvaniqueIsolation renforcée selon CEI 61010-1
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA/CanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf 28 Mbytes
PHOENIX CONTACT-2905249-MINI MCR-2-TC-UI-PT 134 Kbytes PHOENIX CONTACT-2905249-MINI MCR-2-TC-UI-PT
