VS-MSDS-OE-93K-LI/2,0
1419172
PHOENIX_CONTACT
1

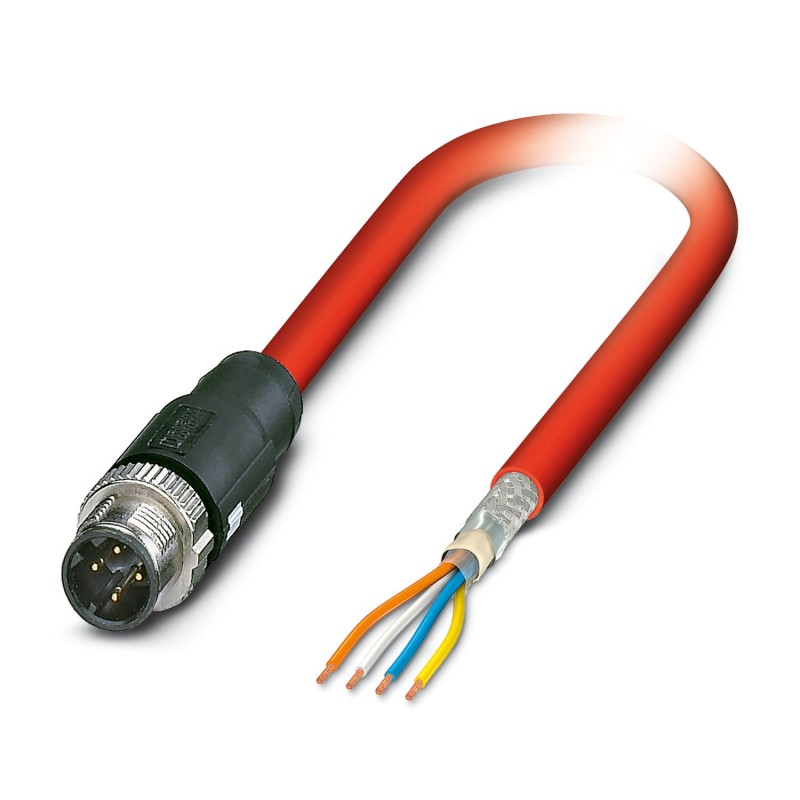

Câble préconfectionné pour bus
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1419172 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 317 (PC-2011) |
GTIN | 4046356541176 |
Poids par pièce (hors emballage) | 0,158 KGM |
Numéro du tarif douanier | 85444210 |
Pays d'origine | PL (Pologne) |
Indice de protection | IP65 |
---|---|
Température ambiante (fonctionnement) | -10 °C ... 60 °C (câble, pose fixe) |
-5 °C ... 50 °C (câble, pose souple) |
Tension de référence | 48 V AC |
---|---|
60 V DC | |
Nombre de pôles | 4 |
Type de signal/catégorie | Sercos CAT5 (CEI 11801), 100 Mbit/s |
Autre description succincte d'article | Câble Sercos III |
Type de câble | Sercos III |
---|---|
Type de câble (symbole) | 93K |
Style UL AWM | 21694 (60 °C / 600 V) |
Type de signal/catégorie | Sercos CAT5 (CEI 11801), 100 Mbit/s |
Structure de câble | 1x4xAWG22/7; SF/TQ |
Section du conducteur | 4x 0,34 mm² |
AWG ligne de signaux | 22 |
Structure du conducteur ligne de signal | 7x 0,25 mm |
Diamètre du fil avec isolant | env. 1,55 mm |
Coloris des fils | blanc, jaune, bleu, orange |
Type de blindage de paire | Feuille en polyester recouverte d'alu |
Câblage total | Quarte en étoile |
Blindage | Tresse en fils de cuivre étamé |
Gaine extérieure, coloris | rouge signalisation RAL 3020 |
Épaisseur gaine extérieure | env. 0,9 mm |
Diamètre extérieur du câble D | 6,5 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 3 x D |
Rayon de courbure minimum, position flexible | 7 x D |
Poids du câble | 68 kg/km |
Gaine extérieure, matériau | PVC |
Matériau gaine intérieure | PVC |
Matériau Isolant du fil | PE |
Matériau conducteur | Cordon Cu étamé |
Résistance d'isolement | ≥ 0,5 GΩ*km |
Résistance du conducteur | ≤ 120 Ω/km |
Impédance d'onde | 100 Ω ±15 Ω (pour 100 MHz) |
Durée du parcours du signal | 5,3 ns/m |
Résistance de liaison | ≤ 20,00 mΩ/m (à 10 Hz) |
Tension nominale câble | 600 V |
Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
Résistance à la propagation des flammes | selon UL 1685 (CSA FT 4) |
Résistance à l'huile | particulièrement résistant à l'huile |
Résistance spéciale | résistant aux UV selon UL 1581, section 1200 |
Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
-40 °C ... 70 °C (câble, pose souple) | |
Température ambiante (montage) | -20 °C ... 60 °C |
Température ambiante (stockage/transport) | -50 °C ... 70 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes | |
PHOENIX CONTACT-1419172-VS-MSDS-OE-93K-LI/2,0 | 148 Kbytes |
