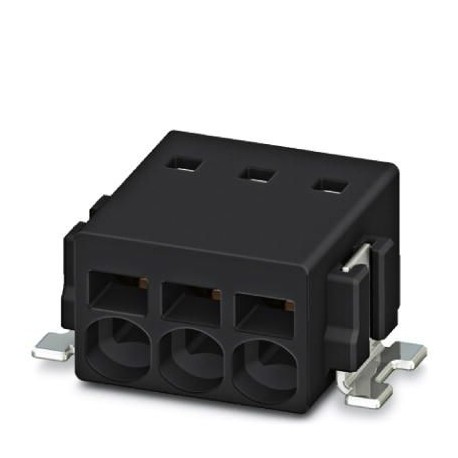

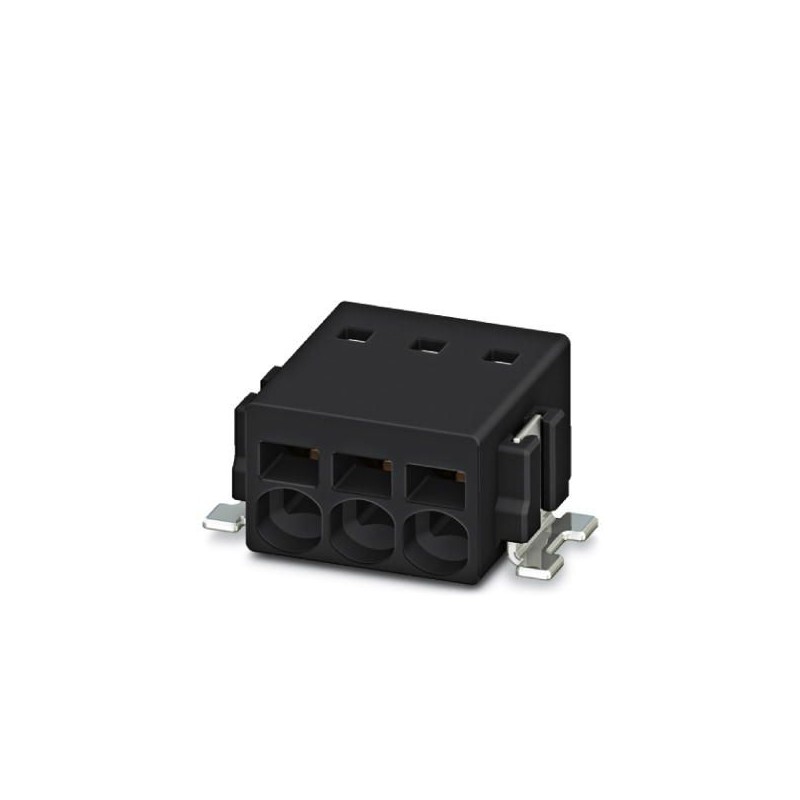

PTSM 0,5/ 4-2,5-H SMD R24
1702474
PHOENIX_CONTACT
770
Bloc de jonction C.I.
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1702474 |
---|---|
Unité de conditionnement | 770 pcs |
Quantité minimum de commande | 770 pcs |
Page catalogue | Page 53 (C-1-2013) |
GTIN | 4046356592314 |
Poids par pièce (hors emballage) | 0,001 KGM |
Numéro du tarif douanier | 85369010 |
Pays d'origine | IN (Inde) |
Désignation abrégée | Bloc de jonction C.I. |
---|---|
Famille d'articles | PTSM 0,5/..-H-SMD |
Pas | 2,5 mm |
Nombre de pôles | 4 |
Type de raccordement | Raccordement à ressort Push-in |
Type de montage | Sertissage SMD |
Tracé brochage | Géométrie de pastille linéaire |
Nombre d'étages | 1 |
Nombre de connexions | 4 |
Nombre de potentiels | 4 |
Courant de référence | 6 A |
---|---|
Tension d'isolement assignée (III/2) | 160 V |
Tension de choc assignée (III/2) | 2,5 kV |
Section de conducteur rigide | 0,14 mm² ... 0,5 mm² |
---|---|
Section de conducteur souple | 0,2 mm² ... 0,5 mm² (jusqu'à 0,75 mm², pour une tension assignée d'isolement de 32 V pour III/2.) |
Section de conducteur AWG / kcmil | 26 ... 20 |
Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 0,5 mm² |
Longueur à dénuder | 6 mm |
Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
---|---|
Matériau de contact | Alliage de Cu |
Qualité de surface | étamé par trempage à chaud |
Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
Matériau isolant | LCP |
---|---|
Groupe d'isolant | IIIa |
IRC selon CEI 60112 | 175 |
Classe d'inflammabilité selon UL 94 | V0 |
Dessin coté | |
---|---|
Légende | Illustration schématique : pour de plus amples informations, voir le schéma de la famille de produits dans le centre de téléchargement |
Longueur [ l ] | 9 mm |
Largeur [ w ] | 12,6 mm |
Hauteur [ h ] | 5,12 mm |
Pas | 2,5 mm |
Hauteur de montage (sans picot) | 5,12 mm |
Ecartement des picots | 2,5 mm |
Cote a | 7,5 mm |
Dessin coté | |
---|---|
Type de conditionnement | Sangle en largeur de 24 mm |
Unité d'emballage | 770 |
Dénomination unités d'emballage | Quantité |
Largeur de ruban [W] | 24 mm |
Diamètre de bobine [A] | 330 mm |
Dimension extérieure de bobine [W2] | 30,4 mm |
Type de reconditionnement | Sachet transparent |
Process | Soudage par refusion |
---|---|
Spécification de contrôle | selon IPC/JEDEC J-STD-020D.1:2008-03 |
selon CEI 60068-2-58:2005-02 | |
Moisture Sensitive Level | MSL 1 |
Classification température Tc | 260 °C |
Cycles de soudage par refusion | 3 |
Température ambiante (stockage/transport) | -40 °C ... 70 °C |
---|---|
Température ambiante (montage) | -5 °C ... 100 °C |
Température ambiante (fonctionnement) | -40 °C |
Contrôle de la connexion | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
---|---|
Résultat du test | Test réussi |
Test - Recherche de dommages et de descellements | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
Test réussi |
Contrôle de la traction | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
---|---|
Test réussi | |
Section de conducteur / type de conducteur / force de retrait | 0,14 mm² / rigide / > 7 N |
0,14 mm² / souple / > 7 N | |
0,2 mm² / rigide / > 10 N | |
0,5 mm² / rigide / > 30 N | |
0,75 mm² / souple / > 35 N |
Courant de référence | 6 A |
---|---|
Tension d'isolement assignée (III/2) | 160 V |
Tension de choc assignée (III/2) | 2,5 kV |
Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2003-11 |
---|---|
Groupe d'isolant | IIIa |
Tension | 32 V |
Tension d'isolement assignée (III/3) | 32 V |
Tension d'isolement assignée (III/2) | 160 V |
Tension d'isolement assignée (II/2) | 160 V |
Tension de choc assignée (III/3) | 2,5 kV |
Tension de choc assignée (III/2) | 2,5 kV |
Tension de choc assignée (II/2) | 2,5 kV |
Résistance contre le vieillissement, l'humidité, la pénétration de corps solides et celle d'eau, nuisible. | Test réussi DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
---|---|
Résultat du test | Test réussi |
Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
Chaleur sèche | 168 h/100 °C |
Chaleur humide | 48 h/30 °C/92 % |
Résultat du test | Test réussi |
---|---|
Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
Chaleur sèche | 168 h/100 °C |
Chaleur humide | 48 h/30 °C/92 % |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
