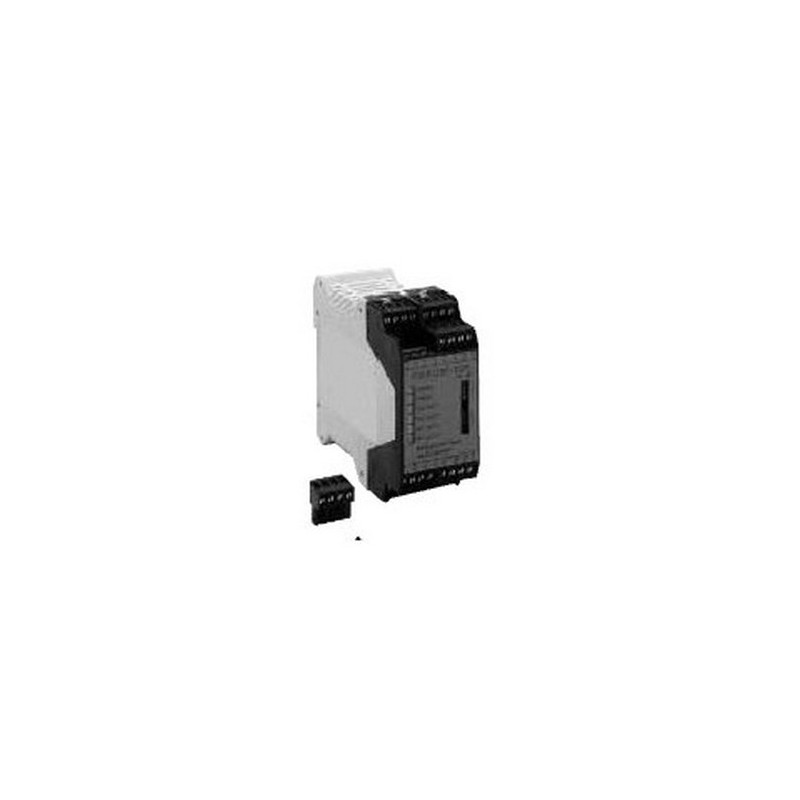

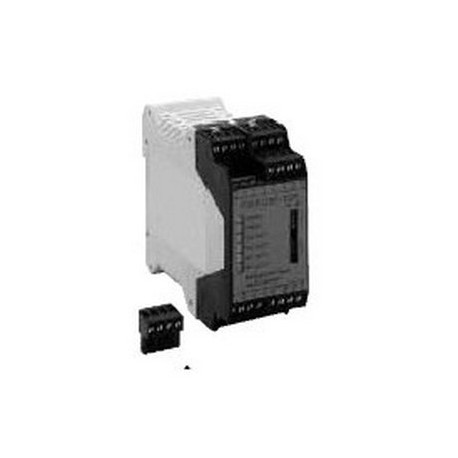

F3SP-U5P-TGR 153354 OMRON Pilote d'Inhibition 4 Photocellules DIN 45 mm

E3FS Capteurs de sécurité
Capteur de sécurité à faisceau unique dans un boîtier compact
L'E3FS est un faisceau unique de sécurité de type 2, de taille M18, avec une portée jusqu'à 10 m. Le choix entre boîtier plastique ou métallique, câble ou connecteur M12, avec une unité de contrôle telle que F3SP-U3P ou F3SP-U5P, offre la flexibilité dans
les applications.
• Distance de détection jusqu'à 10 m
• Voyants pour faciliter l'alignement et les diagnostics
• Modèles câblés ou à connecteurs M12
• Boîtier en plastique ou en métal
• Capteur de type 2 conforme à EN 61496-1
Références
Capteurs de sécurité à faisceau unique (Type 2) Contrôleur pour capteurs de sécurité à faisceau unique
Matériau
Distance
Référence
Capteurs Contacts de sortie Largeur Référence
du boîtier
de fonctionnement
1 à 2
2 NO 2,5 A 22,5 mm F3SP-U3P-TGR
Plastique 0 à 10 m Type de câble E3FS-10B4
Capteurs de sécurité à faisceau
Modèle
à connecteur
E3FS-10B4-P1
unique
1 à 4
45 mm F3SP-U5P-TGR
Laiton nickelé Type de câble E3FS-10B4-M
Capteurs de sécurité à faisceau
Modèle
à connecteur
E3FS-10B4-M1-M
unique
Caractéristiques
Capteurs
Méthode de détection Barrage
Contrôleur F3SP-U3P-TGR, F3SP-U5P-TGR
Tension d'alimentation (Vs) 24 Vc.c. ± 10 % (ondulation p-p 10 % max.)
Angle d'ouverture effective (EAA) ± 5° (à 3 m)
Consommation de courant Émetteur : 50 mA max.
Récepteur : 25 mA max.
Portée 10 m
Objet à détecter standard Objet opaque : 11 mm de diamètre min.
Temps de réponse 2,0 ms (E3FS uniquement)
Sortie de contrôle Sortie transistor PNP, courant de charge : 100 mA max.
Entrée test (émetteur) 21,5 à 24 Vc.c. : émetteur OFF (courant source : 3 mA max.)
Ouvert ou 0 à 2,5 V : émetteur ON (courant de fuite : 0,1 mA max.)
Intensité lumineuse ambiante Lampe à incandescence : 3 000 lux max. (intensité lumineuse sur la surface du récepteur) Lumière du soleil : 10 000 lux max. (intensité lumineuse sur la surface du récepteur)
Température ambiante En fonctionnement : –20 °C à +55 °C, stockage : –30 à +70 °C (sans givrage ni condensation)
Classe de protection IP67 (CEI 60529)
Source lumineuse LED infrarouge
environnementale Protection contre les courts-circuits de sortie et les inversions de polarité
Contrôleurs
Elément F3SP-U3P F3SP-U5P
Nombre de capteurs 1 à 2 capteurs de sécurité à faisceau unique 1 à 4 capteurs de sécurité à faisceau unique
Largeur 22,5 mm 45 mm Entrée d'occultation 2 entrées 4 entrées Fonction liée à la sécurité Fonction Override
Connexion de la lampe d'occultation
Système de verrouillage (réinitialisation automatique et manuelle)
Tension d'alimentation 24 Vc.c. ± 10 %
Consommation 420 mA max.
Contacts de sortie 2 NO 2,5 A (protégés par fusible), 115 Vc.a. max. 2 NO 2,5 A (protégés par fusible), 250 Vc.a. max.
Indicateurs 6 LED d'état et de diagnostic
Classe de protection IP20 (CEI 60529)
Borne Bornes à 16 vis,
blocs détachables à 4 broches
Temps de réponse  30 ms
Température ambiante Fermeture : –10 °C à +55 °C
Matière du boîtier Plastique, fixation sur rail DIN
Bornes à 32 vis,
blocs détachables à 4 broches
