LU7 Dispositifs de signalisation
distribué par Omron

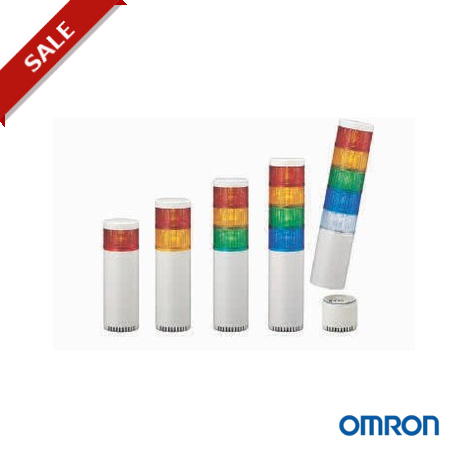

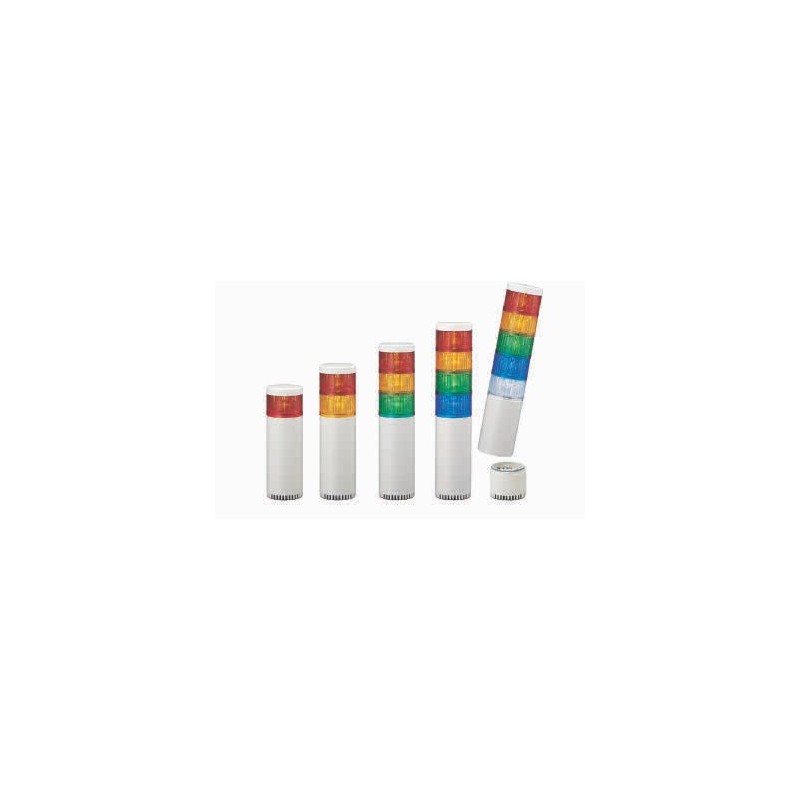

Tour de signalisation modulaire polyvalente avec assemblage et câblage aisés pour répondre à tous les besoins.
Le LU7 intègre des DEL ultra-lumineuses avec une conception de lentille en forme de prisme innovante. 1 à 5 modules peuvent être disposés en tiers.
• Diamètre : 70 mm
• Module de base en 2 tailles et 3 couleurs
• Modules différents : DEL standard, DEL stroboscopique et son
• Deux alarmes sélectionnables par l'utilisateur sont intégrées au module de base avec réglage du volume jusqu'à 90 dB à 1 m.
• Borniers à code de couleur et à ressort
Références
Module LED
Type Couleur de module Consommation Tension nominale
Tension de fonctionnement
Plage de températures de fonctionnement
Poids Référence
Norme Rouge 52 mA/1,25 W 24 Vc.c. Tension nominale
–30 °C ~+ 60 °C 60 g ± 10 % LU7-E-R
Jaune
± 10 % (21,6~26,4 V)
LU7-E-Y
Vert 42 mA/1,0 W LU7-E-G
Bleu LU7-E-B Transparent / blanc LU7-E-C
Stroboscope Rouge 290 mA 24 Vc.c. Tension nominale
–30 °C ~+ 60 °C 0,07 kg LU7-XE-R
Jaune
± 10 % (21,6~26,4 V)
LU7-XE-Y
Vert 140 mA LU7-XE-G
Bleu 270 mA LU7-XE-B Transparent / blanc 280 mA LU7-XE-C
Module de base
Type Alarme / flash Consommation Tension nominale
Tension de fonctionnement
Plage de températures de fonctionnement
Poids Collecteur ouvert
Référence
Boîtier court Continu 1,2 W 24 Vc.c. Tension nominale
–30 °C ~+ 60 °C 150 g ± 10 % PNP / NPN LU7-02S*1
Boîtier standard Continu
± 10 % (21,6~26,4 V)
250 g ± 10 % LU7-02*1
2 sons/clignotement 280 g ± 10 % LU7-02FB*1
*1 Blanc cassé : blanc, noir : ajouter « K », argent : ajouter « U »
Pièces en option
Type Matériau Référence
Type Hauteur Matériau Référence
Support
de montage mural
Alliage en aluminium moulé SZ-017
Résine PBT/ABS SZ-018
SZ-018U SZ-018K
Résine ABS SZ-020
Pôle 100 mm Aluminium Pole-100A21
Acier Pole-100S21
300 mm Aluminium Pole-300A21
Acier Pole-300S21
800 mm Aluminium Pole-800A21
Support supérieur Métal SZ-50U SZ-50UU SZ-50KU SZ-50NPT
Acier Pole-800S21
Module vocal et sonore (module son unique dans toutes les directions)
Tension nominale Consommation Poids Référence
Support
de montage
Alliage en aluminium moulé SZ-016A SZ-70B
24 Vc.c. 3,5 W 0,17 kg LU7-V1
Fonctions
Alignement simple :
Bornier à code de couleur : correspond aux couleurs de lentille pour une vérification rapide du câblage au niveau de l'unité de base.
LU7
Boîtier standard
70
LU7-02S Boîtier court
70
Dimensions de montage
Plaque d'identification
Trou d'entrée
de câblage Trou de montage
LU7-02FB
Hauteur (mm)
1 voyant : 211
2 voyants : 252
3 voyants : 293
4 voyants : 334
5 voyants : 375
Hauteur (mm)
1 voyant : 118
2 voyants : 159
3 voyants : 200
4 voyants : 241
5 voyants : 282
Alarme sonore
419
LU7 Dispositifs de signalisation
Procédure de commande
Module voix et son
Modèle
Type
Tension nominale Consommation Poids
LU7-V1
Synthétiseur vocal
24 Vc.c.
3,5 W
0,17 kg
Unités de LED
Modèle
Couleur de l'unité
Tension nominale
Plage de tension de fonctionnement
LU7-E-R
LU7-E-Y LU7-E-G LU7-E-B LU7-E-C
24 Vc.c.
Tension nominale ± 10 % (21,6~26,4 V)
Consommation
Plage de température de fonctionnement
Poids
52 mA / 1,25 W 42 mA / 1,0 W
–30 °C ~+ 60 °C
60 g ± 10 %
Module DEL stroboscopique
Modèle
Couleur de l'unité
Tension nominale
LU7-XE-R
LU7-XE-Y LU7-XE-G LU7-XE-B LU7-XE-C
24 Vc.c.
Consommation
Poids
290 mA 290 mA 140 mA 270 mA 280 mA
0,07 kg
ROUGE JAUNE VERT BLEU TRANSPARENT / BLANC
Unités de BASE
Modèle
Couleur
LU7-02S
LU7-02
LU7-02FB
Boîtier standard / court
Tension nominale
Plage de tension de fonctionnement
Signal sonore
Court Norme
24 Vc.c.
Tension nominale ± 10 % (21,6~26,4 V)
- * Signal sonore 1 ** Signal sonore 2
Consommation de courant
Consommation
- 50 ± 10 mA
- 1,2 ± 0,25 W
24 ± 10 mA
0,58 ± 0,25 W
Boîtier standard
Niveau sonore
Cycle de clignotement
Plage de température de fonctionnement
Sens de montage
Protection nominale
-
-
–30 °C ~+ 60 °C Debout, intérieur seulement IP65
Max : 90 ± 5 dB (à 1 m) Min. : 70 dB ou moins (à 1 m)
60 ± 12 clignotements par minute
Poids
Collecteur ouvert
150 g ± 10 %
250 g ± 10 % 280 g ± 10 % PNP / NPN
Pièces en option
Boîtier court
* Signal sonore 1 : son continu ** Signal sonore 2 : son intermittent
Blanc cassé Argenté (U) Noir (K)
420
LU7 Dispositifs de signalisation
Pièces en option
Support de montage mural
Modèle
Couleur
SZ-18
Blanc cassé
SZ-18U
Argenté (U)
SZ-18K
Noir (K)
Support supérieur
SZ-50NPT (pour pôle NPT de 1/2 po)
Support supérieur
Modèle
Couleur
SZ-50-U
Blanc cassé
SZ-50U-U
Argenté (U)
SZ-50K-U
Noir (K)
Pôle
Pôle en acier
Modèle
Hauteur
POLE-800S21
800 mm
POLE-300S21
300 mm
POLE-100S21
100 mm
Pôle en aluminium
21 mm
Modèle
Hauteur
POLE-800A21
800 mm
POLE-300A21
300 mm
POLE-100A21
100 mm
Support de montage
Support de montage mural
SZ-016A
(pour pôle de Ø21,7 mm)
SZ-70-B
(pour pôle en aluminium de Ø21,7 mm seulement)
SZ-020
(pour pôle de Ø21,7 mm)
SZ-017
(pour pôle de Ø21,7 mm)
Caractéristiques
Taille Diamètre 70 mm
Options de tension d'entrée • 24 Vc.c.
Fonctions disponibles • En continu seulement
• Continu, clignotement, alarmes
Options de montage Montage direct seulement : comprend trois écrous de fixation
Style de boîtier • Bornes de câblage de type composant fournies
• Interchangeable et empilable après l'achat
Couleur du boîtier • Beige
• Noir
• Argent
Tiers 1-5 modules peuvent être empilés
Couleurs de module • Rouge / jaune / vert/ bleu / transparent
• Modules DEL standard
• Modules DEL stroboscopiques (bases 24 V seulement)
Alarmes (style FB
uniquement)
• Alarme 1 : alarme continue sélectionnable à tonalité unique, 90 dB (à 1 m)
• Alarme 2 : alarme sélectionnable à tonalité unique intermittente (beep lent), 90 dB (à 1 m)
Valeurs nominales • CE
• Listé UL (États-Unis)
• Listé UL (Canada)
• RoHS
Protections • IP-65
• Type 4 / 4X / 13 (intérieur seulement)
Options de commande • Fermeture à contact sec comme les interrupteurs ou contacts à relais
• Transistor à collecteur ouvert (NPN ou PNP pour 24 Vc.c.)
• Contrôle de tension direct pour 24 Vc.c., fonctions continues et d'alarme seulement
421
