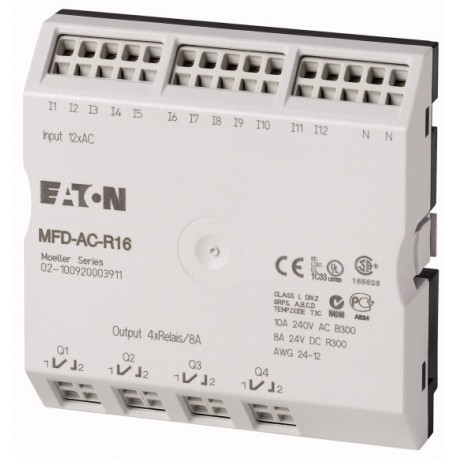

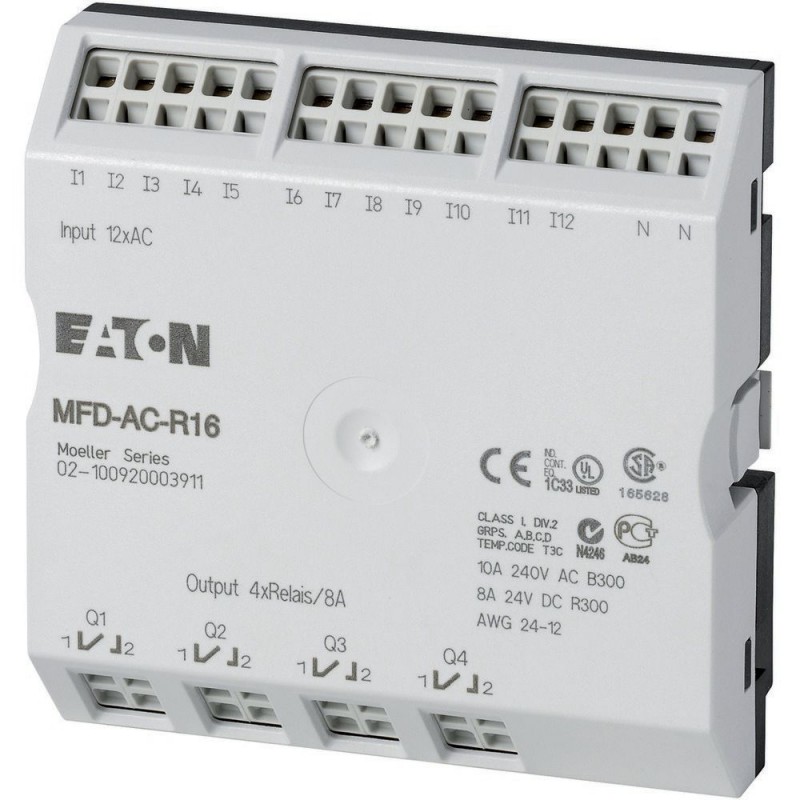

Conformité aux normes
EN 61000-6-1/-2/-3/-4, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
89 x 90 x 44 mm
Facilité de montage et gain de place
A encliqueter dans le bloc d'alimentation.
Conducteur à âme massive
0.75⁄2.5 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.5⁄1.5 (AWG 22 - 12) mm2
Tournevis pour vis à fente
3.5 x 0.6 mm
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Ondes de choc (ondes de choc) (IEC/EN 61000-4-5)
2 (câbles d'alimentation symétriques) kV
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
0.5 (câbles d'alimentation symétr.) kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Entrées tout-ou-rien 115/230 V AC
Visualisation d'état
Afficheur à cristaux liquides (si existant)
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueentre entrées TOR
Non
Séparation galvaniqueavec les sorties
Oui
Séparation galvaniquepar rapport à l'interface PC, au module mémoire, au réseau NET, à EASY-Link
Oui
Tension assignée L (sinusoïdale)à l'état « 0 »
0 - 40 V AC
Tension assignée L (sinusoïdale)à l'état « 1 »
79 - 264 V AC
Fréquence assignée
50 - 60 Hz
Courant d'entrée à l'état « 1 »I1 à I12
12 x 0.2 (bei 115 V AC, 60 Hz), 12 x 0.5 (bei 230 V AC, 50 Hz) mA
Temps de réponseTemporisation (0 - 1⁄1 - 0) I1 - I12, 50⁄60 Hz
10⁄100 ms
Longueur max. du câble (par entrée)I1 à I12
en moyenne : 60 m
Mise en parallèle de sorties pour augmentation de la puissance
Non autorisée
Protection d'un relais de sortie
Disjoncteur de protection ligne B16 ou fusible 8 A (T)
Séparation galvaniqueavec l'alimentation
oui
Séparation galvaniquepar rapport aux entrées
Non
Séparation galvaniquepar rapport à l'interface PC, au module mémoire, au réseau NET, à EASY-Link
Oui
Séparation galvaniqueSéparation de sécurité selon EN 50178
300 V AC
Séparation galvaniqueIsolation de base
600 V AC
Longévité mécanique [manœuvres]
10 x 106
Circuits électriquesCourant thermique conventionnel (10 A UL)
8 A
Circuits électriquesRecommandés pour charge cicontre sous 12 V AC/DC
> 500 mA
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 1, caractéristique B16 sous 600 A
16 A
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 0.5 à 0.7 ; caractéristique B16 sous 900 A
16 A
Circuits électriquesTension assignée de tenue aux chocs Uimpcontact-bobine
6 kV
Circuits électriquesTension assignée d'emploi [Ue]
250 V AC
Tension assignée d'isolement [Ui]
250 V AC
Séparation sûre selon EN 50178 entre bobine et contact
300 V AC
Séparation sûre selon EN 50178 entre deux contacts
300 V AC
Pouvoir de fermetureAC-15, 230 V AC, 3 A [manœuvres]
300000
Pouvoir de fermetureDC-13, 24 V DC, 0,1 Hz [manœuvres]
200000
Pouvoir de coupureAC-15, 250 V AC, 3 A (600 man./h) [manœuvres]
300000
Pouvoir de coupureDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]
200000
Charge des lampes à incandescence1000 W sous 230/240 V AC [manœuvres]
25000
Charge des lampes à incandescence500 W sous 115/120 V AC [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACavec ballast [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACnon compensés [manœuvres]
25000
Charge des tubes fluorescents1 x 58 sous 230/240 V AC, compensés de manière classique [manœuvres]
25000
Fréquence de commutationNombre de manœuvres mécaniques
10 x 106
Fréquence de commutationFréquence de commutation
10 Hz
Fréquence de commutationCharge ohmique (des lampes à incandescence, par ex.)
2 Hz
Fréquence de commutationCharge inductive
0.5 Hz
UL/CSACourant ininterrompu sous 240 V AC
10 A
UL/CSACourant ininterrompu sous 24 V DC
8 A
UL/CSAACControl Circuit Rating Codes (catégorie d'emploi)
B 300 Light Pilot Duty
UL/CSAACTension assignée d'emploi max.
300 V AC
UL/CSAACcourant thermique ininterrompu max. cos ϕ = 1 sous B 300
5 A
UL/CSAACpuissance apparente max. à la fermeture/à la coupure (Make/Break)cos ϕ = 1 sous B 300
3600/360 VA
UL/CSADCControl Circuit Rating Codes (catégorie d'emploi)
R 300 Light Pilot Duty
UL/CSADCTension assignée d'emploi max.
300 V DC
UL/CSADCCourant thermique ininterrompu max. sous R 300
1 A
UL/CSADCPuissance apparentemax. à la fermeture/à la coupure (Make/Break) sous R 300
28/28 VA
